5.
5. Instrumentenschläuche am Arztelement (nach Bestel-
lung) von links nach rechts bestücken:
ACHTUNG
Verdrehsicherung an den Schlauchkupplungen beachten!
– Schlauch für SPRAYVIT aufstecken und fest-
schrauben.
– Handstückschläuche für Turbine und Motor auf-
stecken und festschrauben.
– Schlauch für Mini L.E.D. oder Schlauch für SIRO-
SONIC L aufstecken und festschrauben.
– Schlauch für Mini L.E.D. aufstecken
oder
Anschlussleitung für SIROTOM aufstecken und
festschrauben oder
Videokamera auf der Rückseite des Arztele-
mentes aufstecken.
– Entsprechende Handstücke adaptieren.
6. Instrumentenschläuche am Helferinelement (nach
Bestellung) von links nach rechts bestücken:
– Schlauch für Mini L.E.D. oder Schlauch für chirur-
gische Absaugung aufstecken.
– Schlauch für SPRAYVIT aufstecken und fest-
schrauben.
59 91 042 D3454
D3454.031.01.08.01
Fett SYNTHESO
PRO AA2
6.
7.
– Saugschlauch mit Filteroberteil aufstecken.
– Speichelzieherschlauch mit Filteroberteil auf das
Anschlussstück stecken.
– Entsprechende Handstücke adaptieren.
ACHTUNG
Verdrehsicherung an den Schlauchkupplungen beachten!

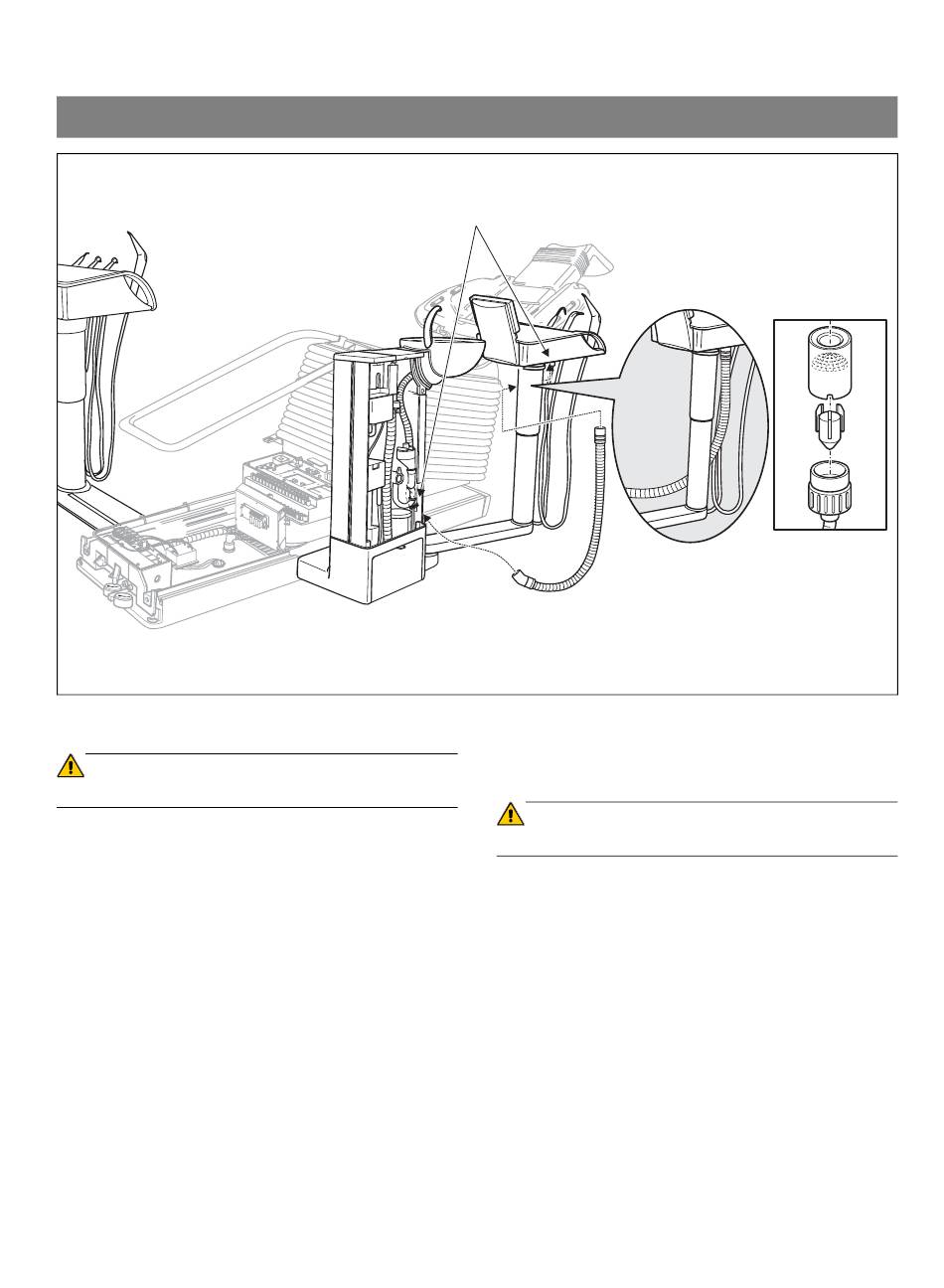

7. Verbindungsschlauch an Wassereinheit und Helferine-
lement aufstecken.
6.
7.
