2 Montage
9.
H
G
8.
I
11.
M
7. / 14.

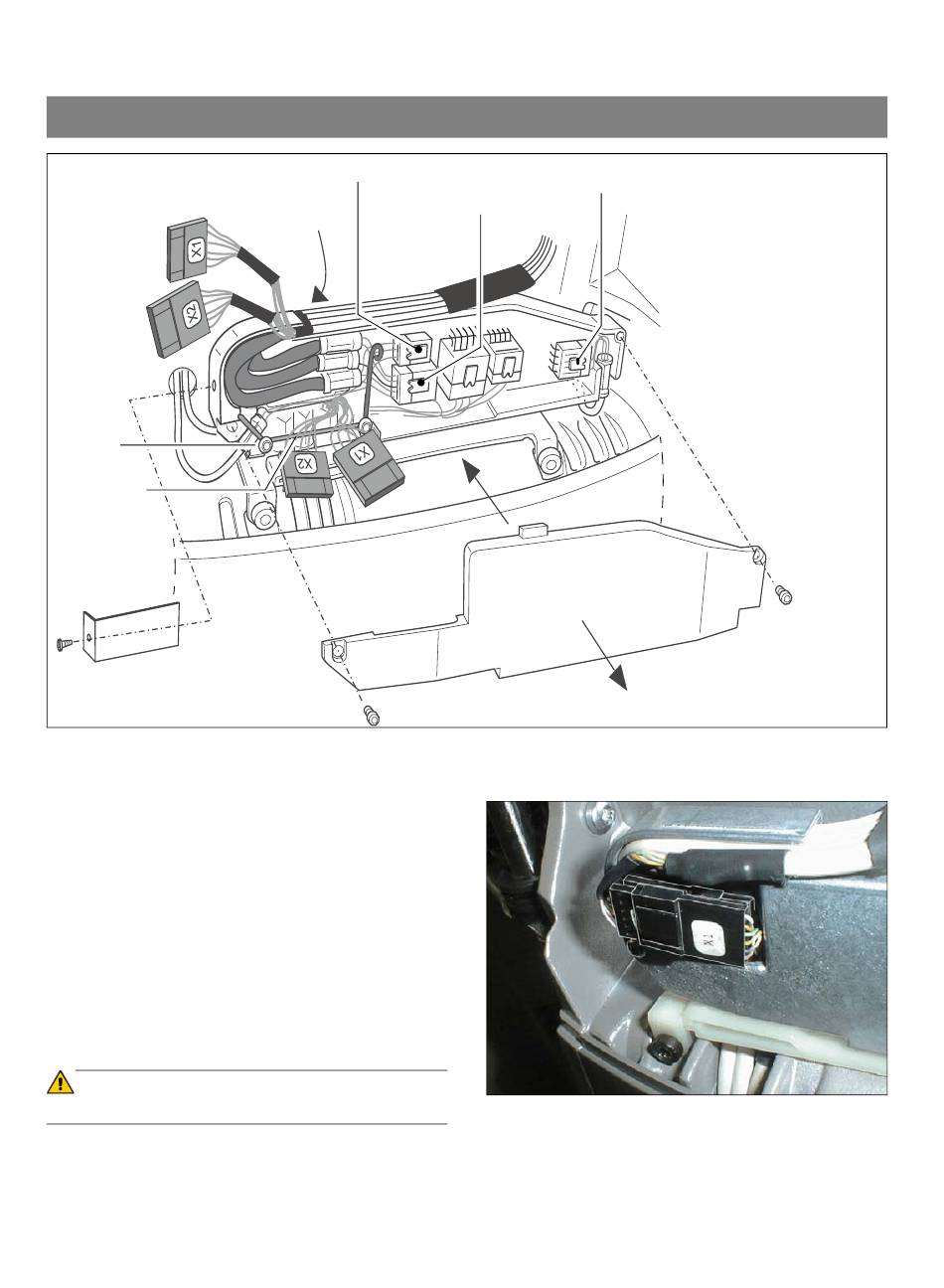

7. Die Abdeckung M abschrauben.
Die zwei Schrauben am Verteilergehäuse herausdre-
hen und den Deckel V abnehmen.
8. Schrauben G lösen.
Leitung mit Stecker X4 durch die Bohrung H führen und
hinter der Kabelklammer I zur Platine verlegen. Stecker
X4 aufstecken.
9. Stecker X5 durch Bohrung H führen und aufstecken.
10. Kippteilleitungen mit Stecker X3 durch Führung L zur
Platine verlegen.
Stecker X3 aufstecken.
11. Kabelklammer I mit Schrauben G wieder befestigen.
12. Den Deckel V für das Verteilergehäuse wieder fest-
schrauben.
ACHTUNG
Auf korrekten Sitz aller Sechskant-Kabelhülsen achten!
14
X4
10.
L
G
12.
X5
X3
V
13.
13. Stecker X1 und X2 zusammenstecken (fliegende Ver-
bindung) und hintereinander in die Ausparung legen
14. Die Abdeckung M an der Führung L wieder festschrau-
ben.
