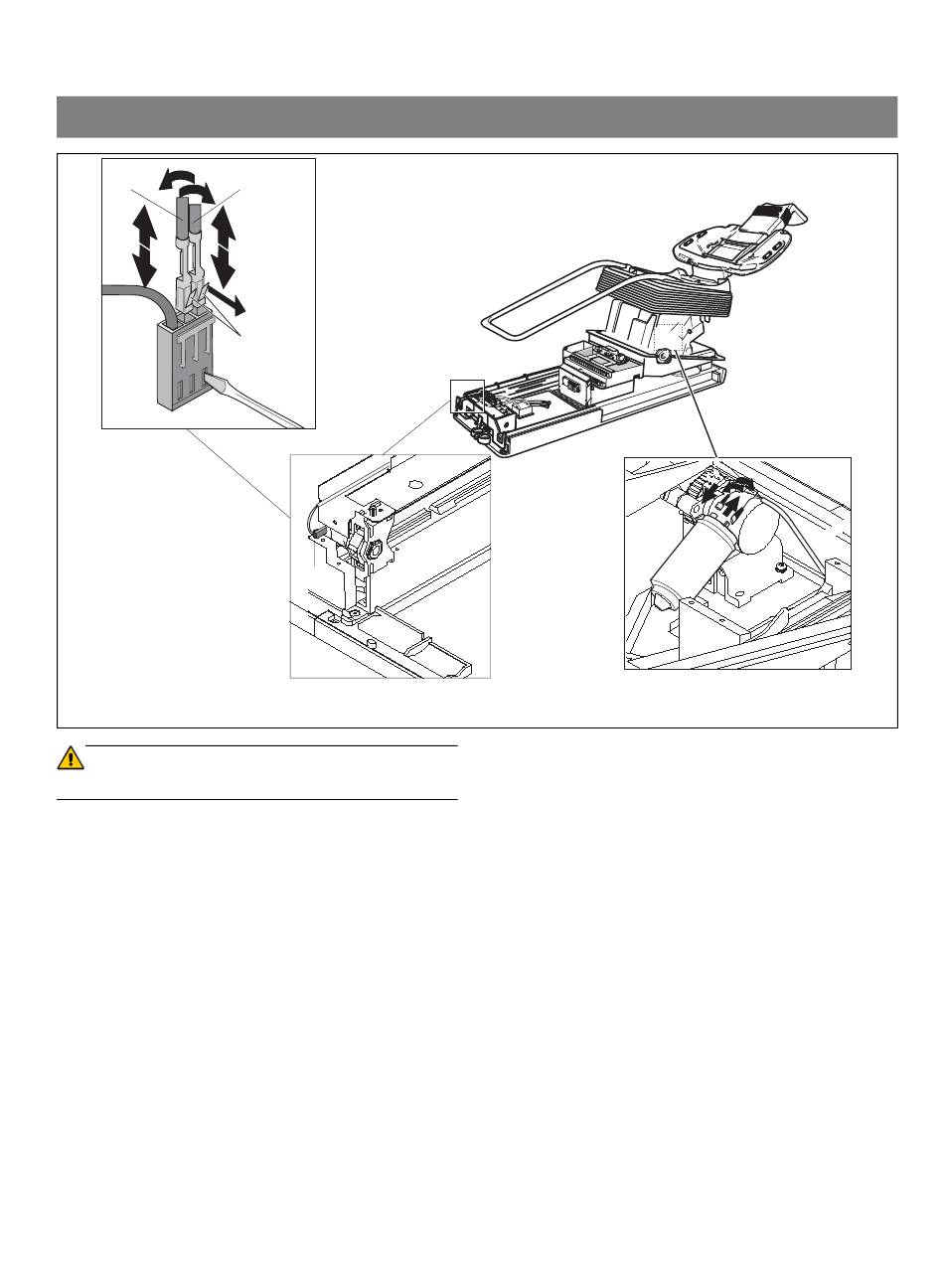

4.5 Fahrrichtung der Verschiebebahn umkehren

R6.2 R6.1
br
1
2
3
2.
5.
ACHTUNG
Gerät vom Netz trennen!
1. Am Antrieb der Verschiebebahn die Stecker der wei-
ßen und braunen Leitung abziehen und vertauscht wie-
der aufstecken (weiß anstelle braun und braun anstelle
weiß).
2. Am Umlenkblock das Buchsengehäuse R6 abziehen.
3. Federlasche A bei R6.1 und R6.2 leicht andrücken und
Adern abziehen.
4. Federlaschen leicht aufbiegen und Adern vertauscht
wieder aufstecken (weiß an R6. 2 und grün an R6.1).
5. Buchsengehäuse R6 wieder aufstecken.
59 91 042 D3454
D3454.031.01.08.01
4.
A
3.
R6
4 Sonstiges ...
1.
55
