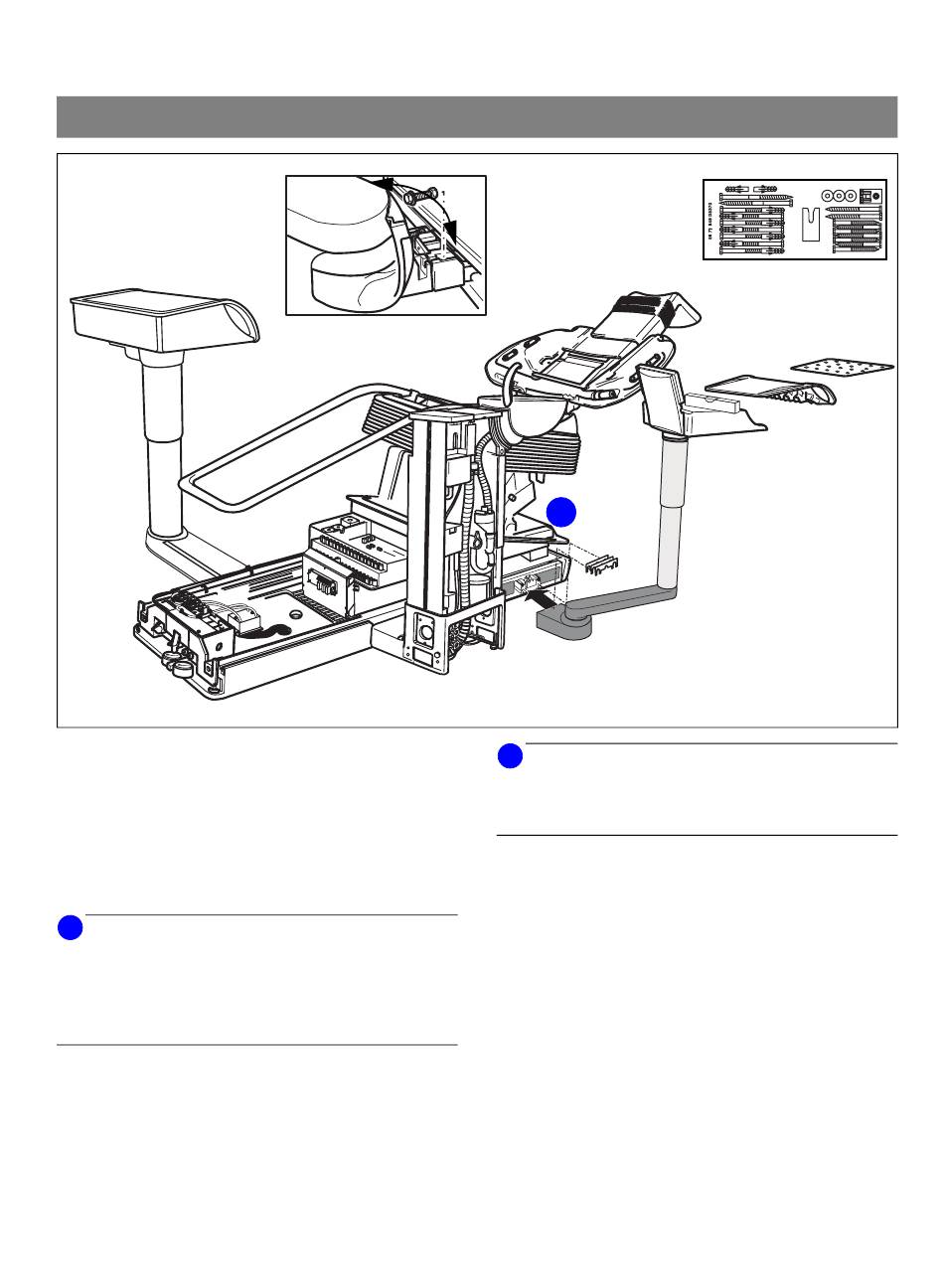

2.14Helferinelement adaptieren

3.
1. Flexible Abdeckung hochklappen.
2. Helferinelement auf die Führungsbolzen des Schlittens
einschieben.
3. Zwei Schrauben, Muttern und Scheiben in die gesteck-
te Verbindung einsetzen.
4. Zwischenplatten einlegen.
(2x0,5mm, 1x1mm)
i
HINWEIS
Das Einlegen der Zwischenplatten ermöglicht das waage-
rechte Ausrichten des Helferinelement-Kopfes. Durch eine
empirisch zu ermittelnde Kombination der Zwischenplatten
können die gerätespezifischen Toleranzen ausgeglichen
werden.
5. Schrauben fest anziehen.
Ebenheit des Helferinelement-Kopfes mit einer Was-
serwaage überprüfen.
Gegebenenfalls Schrauben wieder lösen, Zwischen-
platte entnehmen und Vorgang wiederholen, bis Helfe-
rinelement eben steht.
6. Abdeckung herunterklappen.
59 91 042 D3454
D3454.031.01.08.01
1.
6.
2.
i
Die Einstellung der Höhenverstellung und der Drehanschlä-
ge der Tragarme sind auf den Seiten 49 und 52 beschrie-
ben.
7.
8.
i
4.
HINWEIS
Instrumentenablage aufsetzen und nach unten drü-
cken. Der Verschluss muss einrasten.
Trayunterlage auflegen.
2 Montage
8.
7.
5.
