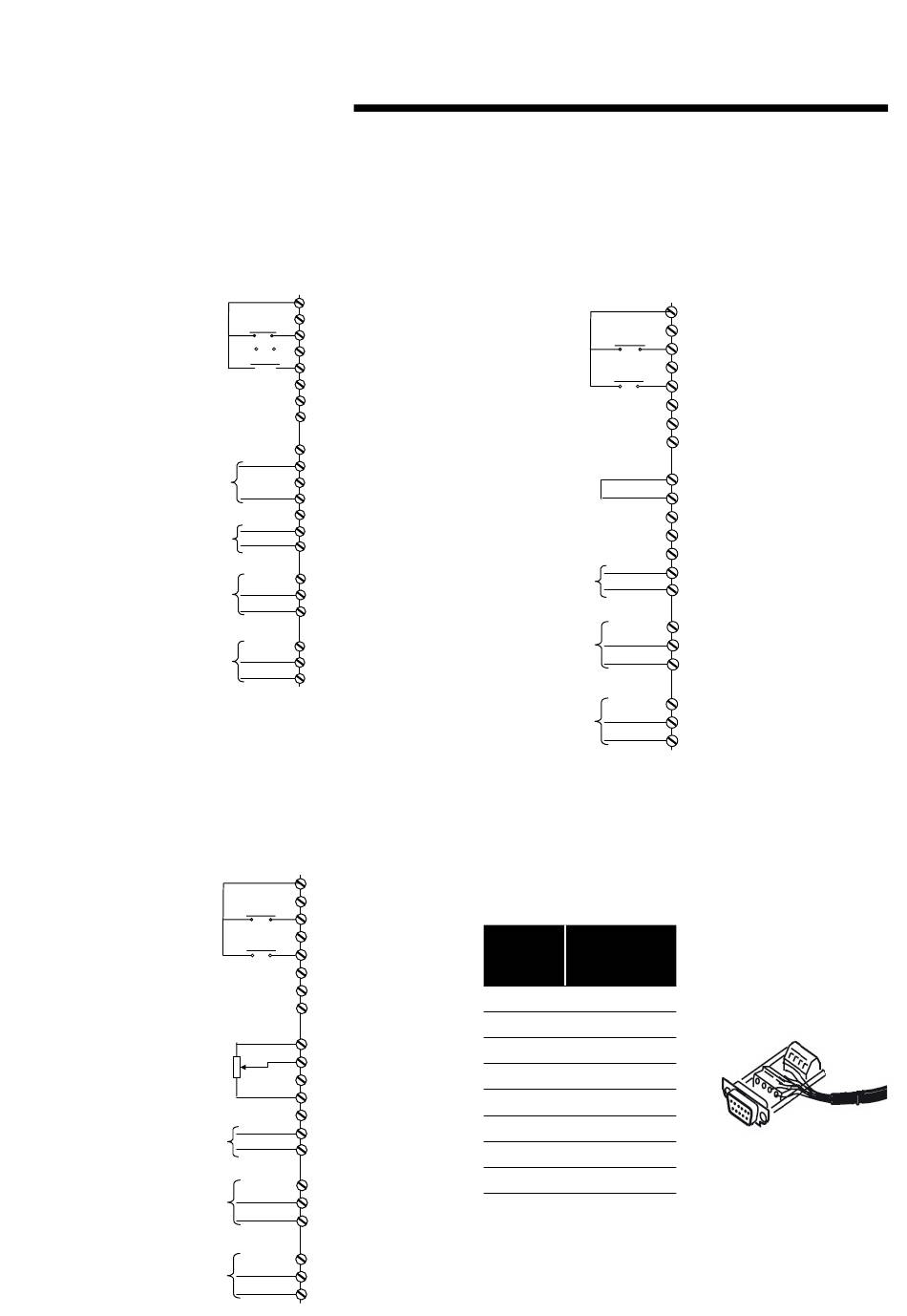

iii Konstantkurvenmodus – Gebäude-
Managementsystem-Signal
Wenn das Gebäude-Managementsystem für die Drehzahlregelung
verwendet werden soll, ist die Sensorless-Regelung zu deaktivieren.
Das Aggregat ist mit einem Drehzahlreferenzsignal mit einer
Spannung von 0-10 v dczu versorgen.
Start Signal
Signal niedriger
Wasserstand
0-10v Signal from bm s
Input t53 (common t55)
Output Frequency
4-20mA Analogue Ou t
Running O utput
Alar m Output
iv Konstantkurvenmodus – Potentiometer-
Drehzahlregelung
Zur Pumpenregelung mit einem Potentiometersignal (0-10 v) ist der
folgende Anschluss vorzunehmen.
Start Signal
Signal niedriger
Wasserstand
0-10v Derived from 1k
Potentiometer into Input
t53 (common t55)
Output Frequency
4-20mA Analogue Out
Running O utput
Alar m Output
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
12 (+24v )
20 (0v )
18 (d in)
19 (d in)
27 (d in)
29 (d in)
32 (d in)
33 (d in)
50 (10v)
53 (Ain)
54 (Ain)
55 (0v )
42 (Aout )
39 (Aout )
3 (r1 n/ c)
2 (r1 n/ o)
1 (r1 com)
6 (r2 n/ c)
5 (r2 n/ o)
4 (r2 com)
12 (+24v )
20 (0v )
18 (d in)
19 (d in))
27 (d in))
29 (d in))
32 (d in))
33 (d in))
50 (10v)
53 (Ain)
54 (Ain)
55 (0v )
42 (Aout )
39 (Aout )
3 (r1 n/ c)
2 (r1 n/ o)
1 (r1 com)
6 (r2 n/ c)
5 (r2 n/ o)
4 (r2 com)
iv.i Override für maximale Drehzahl
Es kann erforderlich sein, dass die Pumpe mit voller Drehzahl ohne
automatische Drehzahlregelung (z. B. bei Inbetriebnahme der
Anlage) laufen muss. Dies kann ohne Ändern der Parametrierung
durch folgende Anschlüsse (siehe unten) erreicht werden.
Start Signal
Signal niedriger
Wasserstand
Link 10vdc (t50 ) into
Analogue I nput t5 3
Output Frequency
4-20mA Analogue Ou t
Running O utput
Alar m Output
11.8.4 Fern-Bedienfeld – Anschlüsse
Die Anschlusskonfiguration für große ivs-Aggregate mit Fern-
Bedienfeld ist nachfolgend dargestellt.
Bedienfeld-Verkabelung
An-
Kabelfarbe
schluss-
klemme
Grün
1
Braun
2
Rot
3
Gelb
4
Schwarz
5
Orange
6
Blau
7
Violett
8
Grau
9
Installations- und
Betriebsanleitung
12 (+24v )
20 (0v )
18 (d in)
19 (d in)
27 (d in)
29 (d in)
32 (d in)
33 (d in)
50 (10v)
53 (Ain)
54 (Ain)
55 (0 v)
42 (Aout )
39 (Aout )
3 (r1 n/ c)
2 (r1 n/ o)
1 (r1 com)
6 (r2 n/ c)
5 (r2 n/ o)
4 (r2 com)
35
