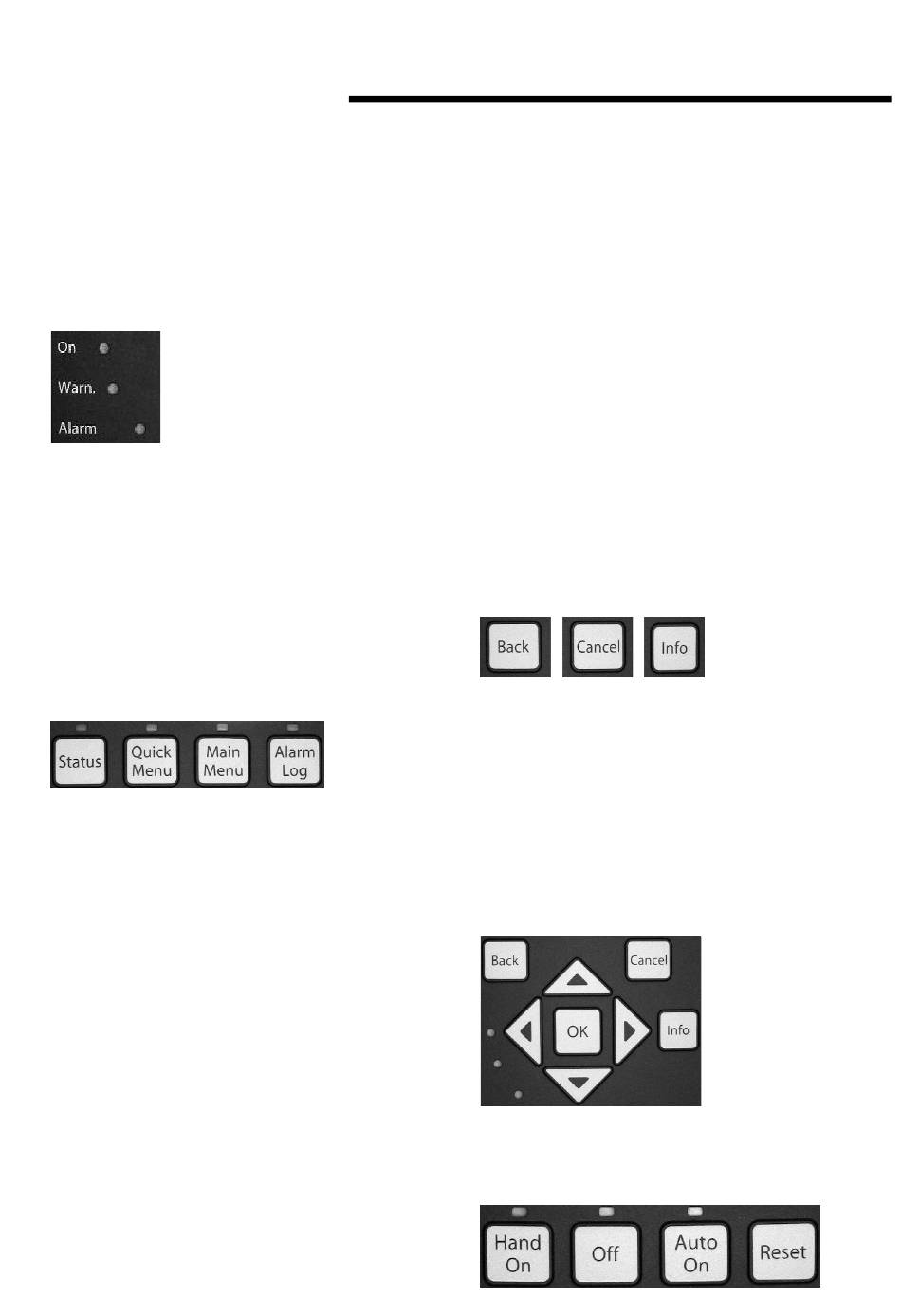

12.2 Kontrollleuchten (LEDs)
Bei Überschreitung bestimmter Schwellenwerte leuchten die
Alarm- und/oder Warn-leds. Auf dem Bedienfeld werden ein
Status und ein Alarmmeldungstext angezeigt. Die on-led leuchtet,
wenn der Frequenzumrichter vom Netz, einem dc-bus oder einer
externen 24 v-Stromversorgung gespeist wird. Gleichzeitig wird die
Hintergrundbeleuchtung eingeschaltet.
• Grüne led/on: Die Regelstrecke funktioniert ordnungsgemäß.
• Gelbe
/Warn: Eine Warnung ist aufgetreten.
leD
• Blinkende rote led/Alarm: Zeigt einen Alarm an.
12.3 Steuertasten
Menütasten
Die Menütasten sind in Funktionen unterteilt. Die Tasten unter
dem Display und den Kontrollleuchten dienen zum Einrichten von
Parametern einschließlich der Auswahl des Anzeigemodus im
Normalbetrieb.
Status
Zeigt den Status des Frequenzumrichters und/oder des Motors.
Durch Drücken der Status-Taste sind drei Anzeigemodi auswählbar:
5-zeilige Parameteranzeige, 4-zeilige Parameteranzeige oder Smart
Logic Control.
Status dient zur Auswahl des Anzeigemodus bzw. zum Wechsel
zurück in den Anzeigemodus aus dem Schnellmenü-Modus,
Hauptmenü oder Alarmmodus. Die Status-Taste kann auch zum
Umschalten zwischen Einzel- oder Doppelparameteranzeige
verwendet werden.
Quick Menu
Ermöglicht eine schnelle Einrichtung des Wechselrichters durch
Zugriff auf eine beschränkte Anzahl von Parametern. QUICK MENU
enthält nicht alle Parameter, die unter Umständen bei Verwendung
der Sensorless-Regelung geändert werden müssen. Daher wird
empfohlen, Änderungen an den Parametern generell im Hauptmenü
[Main Menu] vorzunehmen.
Hauptmenü
Dient zur Programmierung aller Parameter.
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
Alarm Log
Zeigt eine Liste der fünf letzten Alarme (a1-a5). Weitere
Informationen zu einem Alarm erhalten Sie durch Bewegen der
Pfeiltasten zur gewünschten Alarmnummer und Drücken von ok.
Es werden Informationen zum Zustand des Frequenzumrichters
angezeigt, bevor er in den Alarmmodus geschaltet wird.
Die Alarm Log-Taste am Bedienfeld ermöglicht den Zugriff auf das
Alarm- und Wartungsprotokoll.
Back
Geht zum vorherigen Schritt bzw. zur letzten Ebene in der
Navigationsstruktur zurück.
Cancel
Die letzte Änderung bzw. der letzte Befehl werden abgebrochen,
solange sich das Display noch nicht geändert hat.
Info
Zeigt Informationen zu einem Befehl, Parameter oder einer Funktion
in einem Anzeigefenster an. [Info] bietet bei Bedarf ausführliche
Informationen.
Navigationstasten
Die vier Navigationspfeile dienen zur Navigation zwischen den
verschiedenen verfügbaren Optionen in Quick Menu, Main Menu und
Alarm Log. Verwenden Sie diese Tasten, um den Cursor zu bewegen.
OK
Dient zur Auswahl eines durch den Cursor markierten Parameters
und zum Ändern des betreffenden Parameters.
Bedientasten zur lokalen Steuerung befinden sich unten im
Bedienfeld.
Hand On
Ermöglicht die Pumpensteuerung über das Bedienfeld.
Pumpendrehzahlen können über die Pfeiltasten eingegeben werden.
Installations- und
Betriebsanleitung
37
