3.0 CE-Zulassungen
Konformitätszertifikate erhalten Sie bei Armstrong.
Das Produkt der Baureihe IVS Sensorless erfüllt die Anforde-
rungen der folgenden Richtlinie(n), Norm(en) bzw. anderen
normativen Dokument(e):
Niederspannungsrichtlinie (2006/95/EG)
EMV-Richtlinie (2004/108/EG)
Maschinenrichtlinie 2006/42/EG
Ökodesign-Richtlinie 2009/125/EG

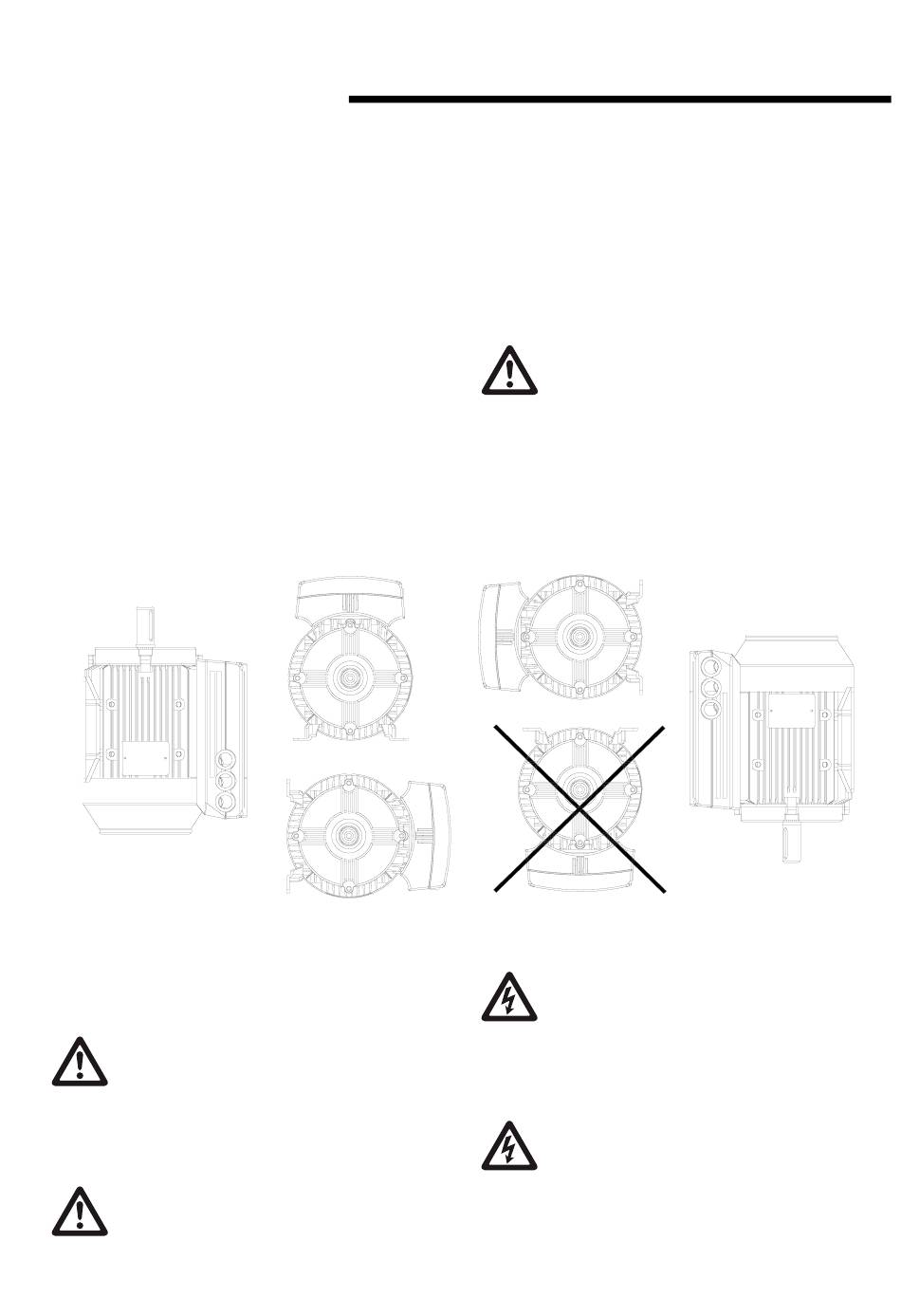

Abb. 3 Zulässige Einbaulage – Position des integrierten Wechselrichters
Integrierte Stellglieder
Nennleistung 0,55 kW – 7,5 kW
4.1 Gehäuseschutzart
Die Gehäuseschutzart für ivs Sensorless-Pumpen ist
ip55. Wird die Pumpe in einer feuchten oder staubigen
Umgebung betrieben, ist unter Umständen eine höhere
Schutzart erforderlich (IP56 oder IP66).
4.2 Umgebungstemperatur
Damit sich der Wechselrichter nicht überhitzt, darf die
Umgebungstemperatur 40 °C und die durchschnittli-
che 24-Stunden-Temperatur 35 °C nicht überschreiten.
Bei Umgebungstemperaturen im Bereich von 40 °C
bis 55 °C ist eine Verringerung der Lebensdauer des
Wechselrichters zu erwarten.
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
4.0 Mechanische Installation
Das IVS Sensorless-Aggregat ist so zu installieren, dass ausrei-
chend Platz für Wartungsarbeiten bleibt. Zum Gewährleisten der
Luftzirkulation ist vor allem am Lüftereinlass ausreichend Platz
vorzusehen (50 mm). Wenn mehrere IVS Sensorless-Aggregate
nahe beieinander installiert werden, muss dafür Sorge getragen
werden, dass keine warme Luft rückgeführt werden kann.
Die Pumpe darf nicht so eingebaut werden, dass sich der Wech-
5.0 Elektrische Installation
Sicherheit, Todesfallrisiko
selrichter an der Unterseite befindet (siehe Abbil-
dung 1). Diese Anleitung gilt für alle Pumpentypen
und hat Priorität vor Anleitungen der Installations-,
Betriebs- und Wartungsanleitung für die jeweilige
Pumpe.
Alle elektrischen Anschlüsse müssen durch einen qua-
lifizierten und zugelassenen Elektriker gemäß den vor
Ort geltenden Vorschriften und den neuesten
IEE-Bestimmungen installiert werden.
Vor dem Entfernen der Abdeckung des Wechselrich-
ters muss das System vom Netz getrennt sein. Warten
Sie nach dem Abschalten mindestens fünf Minuten
lang, bis sich die Kondensatoren entladen, bevor Sie die
Abdeckung öffnen.
Installations- und
Betriebsanleitung
9
