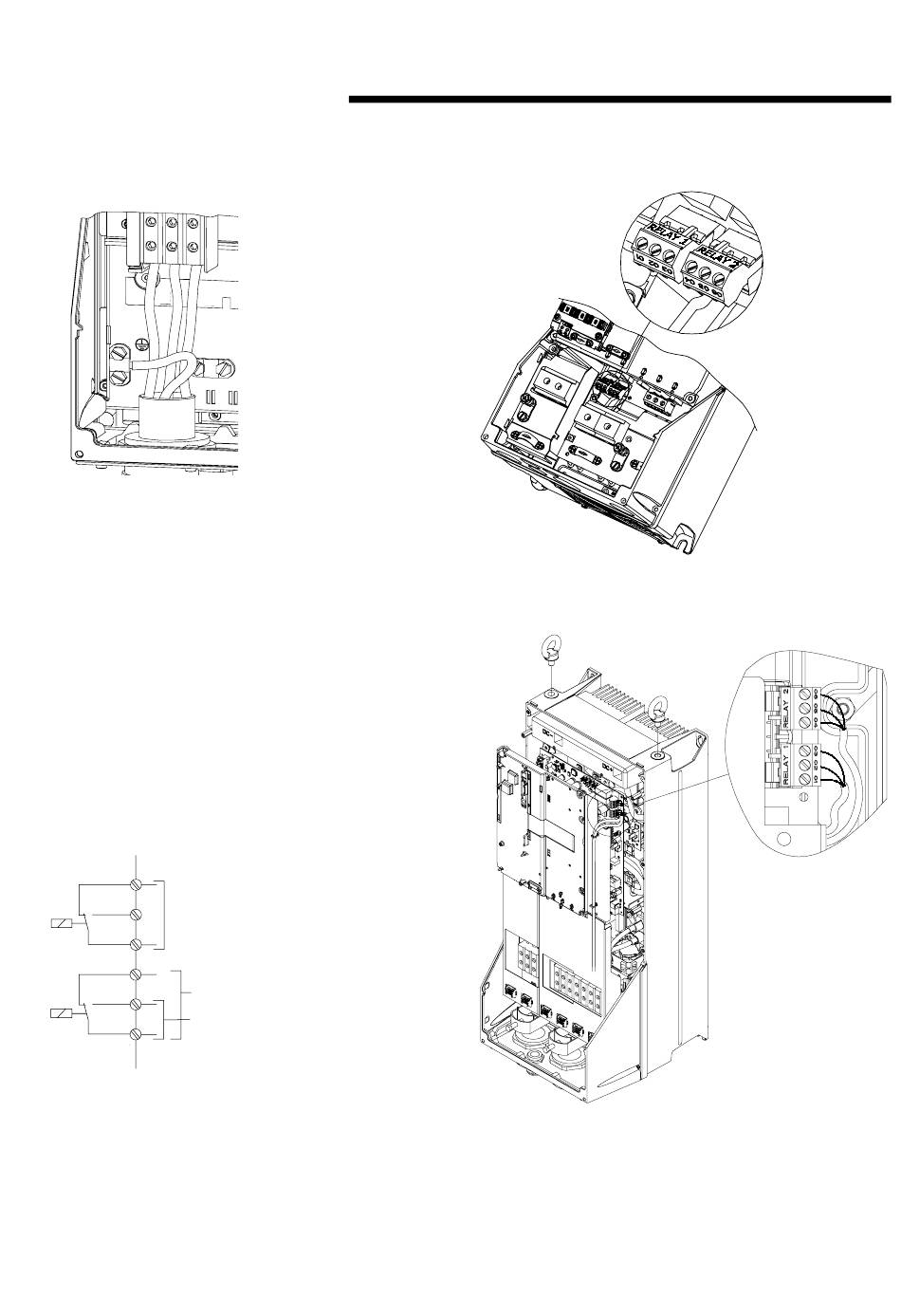

Abb. 4b Netz- und Erdungsanschlüsse für c1- und
c2-Aggregate (380-480 v – 37 bis 90 kW)
91
92
93
L1
L2
L3
95
11.7 Relaisanschlüsse
Die Relais am ivssind wie folgt konfiguriert:
Relais 1 – b
etrieb
• Klemme 01: Masse
• Klemme 02: Schließerkontakt 240 V AC
• Klemme 03: Öffnerkontakt 240 V AC
Relais 2 – Alarm
• Klemme 04: Masse
• Klemme 05: Schließerkontakt 400 V AC
• Klemme 06: Öffnerkontakt 240 V AC
Abb. 5 Detaildarstellung Relaiskontakte
Relay 1
03
240v ac, 2a
02
01
Relay 2
06
240v ac, 2a
05
400v ac, 2a
04
Die folgenden Abbildungen zeigen die Lage der Relais bei
bestimmten Wechselrichterbaugrößen:
Die Abbildungen 6, 7 und 8 zeigen die Lage der Relais bei
bestimmten Wechselrichterbaugrößen:
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
Abb. 6 Relaisanschlussklemmen für a5-, b1- und b2-Aggregate
Abb. 7 Relaisanschlussklemmen für c1- und c2-Aggregate
