Installations- und
Betriebsanleitung
30
11.4 Versorgungsspannung
Die Versorgungsspannung ist auf dem Typenschild des
Wechselrichters angegeben. Bitte vergewissern Sie sich, ob das
Gerät für die Stromversorgung geeignet ist, an die es angeschlossen
werden soll. Stromversorgung für ivs-Pumpen:
3 × 380-480 V ±10 %
Frequenz der Versorgungsspannung – 50 Hz
11.5 Netzabsicherung
Endstromkreisschutz
Zum Schutz der Anlage gegen elektrische Störungen und Brände
müssen alle ihre Endstromkreise wie Schaltanlagen, Maschinen usw.
gemäß geltender nationaler und internationaler Vorschriften gegen
Kurzschluss und Überstrom geschützt werden.
Kurzschlussschutz
Zum Schutz der Anlage gegen Kurzschluss, andere elektrische
Störungen und Brände ist der Wechselrichter zu schützen.
Armstrong empfiehlt, Personal und Gerät im Falle eines internen
Fehlers mit den Sicherungen zu schützen, die in der gesonderten
Betriebsanleitung ivs102 Operating Instructions aufgeführt sind.
Der Frequenzumrichter besitzt für den Fall eines Kurzschlusses am
Motorausgang einen vollständigen Kurzschlussschutz.
11.6 Erdung und IT-Spannungsversorgung
Der Querschnitt des Erdverbindungskabels muss
mindestens 10 mm
Stromversorgungsadern gemäß en 50178 bzw.
iec 61800-5-1) betragen, sofern nationale Bestimmungen
nichts Anderes vorschreiben. Geltende nationale und
regionale Bestimmungen für Kabelquerschnitte sind stets
einzuhalten.
Die Netzversorgung ist über einen Netztrennschalter
angeschlossen (sofern im Lieferumfang enthalten).
Vergewissern Sie sich, dass die Netzspannung der auf
dem Typenschild des Frequenzumrichters angegebenen
Netzspannung entspricht.
IT-Spannungsversorgung
Frequenzumrichter mit Funkentstörfiltern dürfen niemals an das
Stromnetz angeschlossen werden, wenn die Spannung zwischen
Phase und Masse 440 v übersteigt (Frequenzumrichter 400 v).
Bei it-Netzen mit 440 V und für eine Masse bei Dreieckschaltungen
(geerdeter Zweig) darf die Netzspannung zwischen Phase und Erde
440 V übersteigen.
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
oder Grad 2 (getrennt terminierte
2

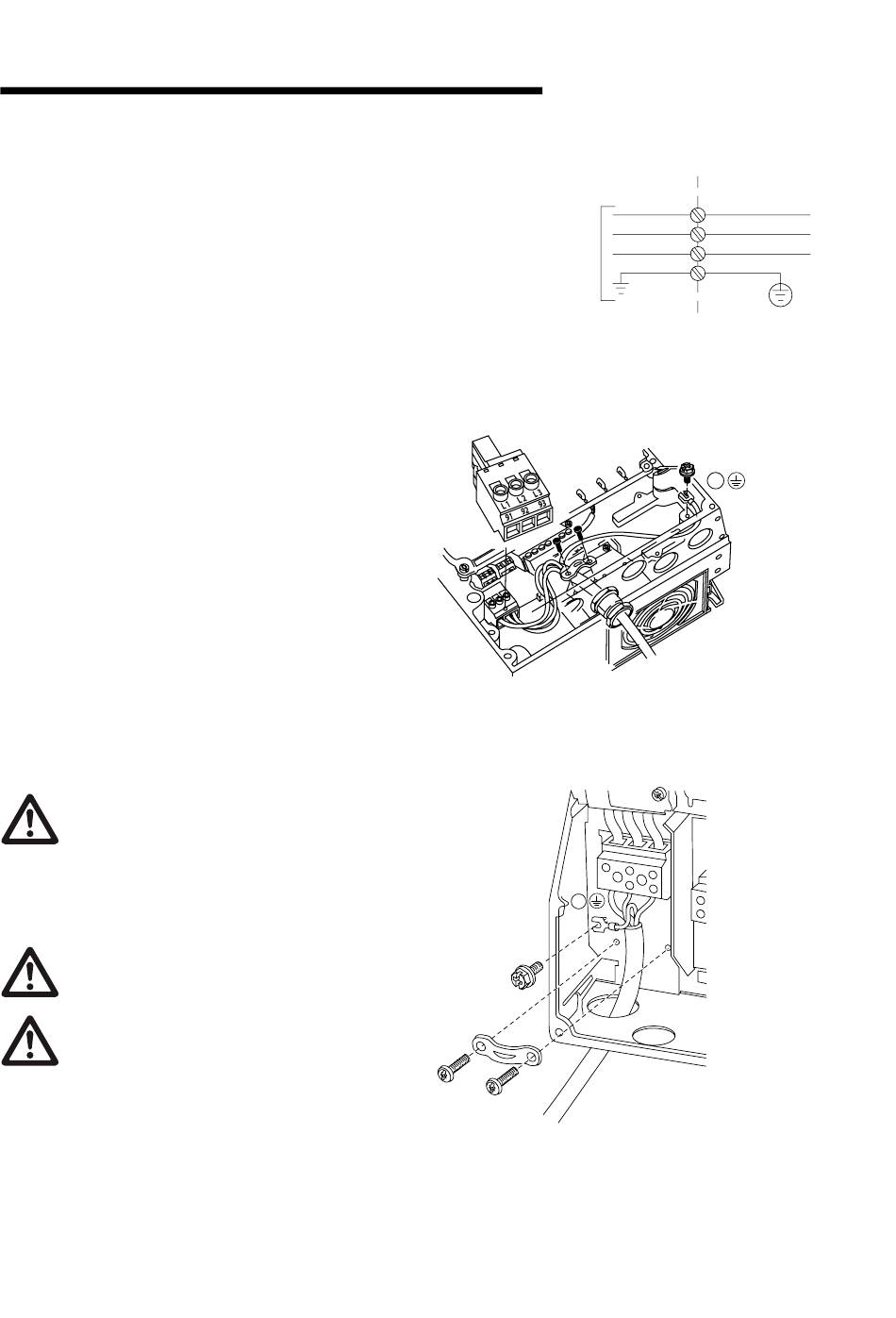

Abb. 2 Klemmen für Netzversorgung und Erdung
Eingang
Dreiphasenstrom
Abb. 3 Netz- und Erdungsanschlüsse für a5-Aggregate
(380-480 V, 7,5 kW und darunter)
Abb. 4a Netz- und Erdungsanschlüsse für b1- und b2-Aggregate
(380-480 V – 11 bis 30 kW)
95
(l1)
91
92
(l2)
93
(l3)
95
pe
95
