iv konstantkurvenmodus – gebäude-
managementsystem-signal
Wenn das gebäude-managementsystem für die
drehzahlregelung verwendet werden soll, ist die sensorless-
regelung zu deaktivieren. Das aggregat ist mit einem
drehzahlreferenzsignal mit einer spannung von 0-10 v dczu
versorgen.
Start Signal
0-10v Signal from bms
Input t53 (common t55)
Output Frequency
4-20mA Analogue Out
Running Output
Alarm Output
iii konstantkurvenmodus – potentiometer-
drehzahlregelung
Zur pumpenregelung mit einem potentiometersignal (0-10 v)
ist der folgende anschluss vorzunehmen.
Start Signal
Low Water Signal
0-10v Derived from 1k
Potentiometer into Input
t53 (common t55)
Output Frequency
4-20mA Analogue Out
Running Output
Alarm Output
Design Envelope 4302 ivs und 4382 ivs inline-
standpumpenaggregat mit integrierter regelanlage
12 (+24v )
20 (0v )
18 (d in)
19 (d in)
27 (d in)
29 (d in)
32 (d in)
33 (d in)
50 (10v)
53 (Ain)
54 (Ain)
55 (0v )
42 (Aout)
39 (Aout)
3 (r1 n/c)
2 (r1 n/o)
1 (r1 com)
6 (r2 n/c)
5 (r2 n/o)
4 (r2 com)
12 (+24v )
20 (0v )
18 (d in)
19 (d in))
27 (d in))
29 (d in))
32 (d in))
33 (d in))
50 (10v)
53 (Ain)
54 (Ain)
55 (0v )
42 (Aout)
39 (Aout)
3 (r1 n/c)
2 (r1 n/o)
1 (r1 com)
6 (r2 n/c)
5 (r2 n/o)
4 (r2 com)
iv.i konstantkurvenmodus – gebäude-
managementsystem-signal
Es kann erforderlich sein, dass die pumpe mit voller
drehzahl ohne automatische drehzahlregelung (z. b. bei
inbetriebnahme der anlage) laufen muss. Dies kann ohne
ändern der parametrierung durch folgende anschlüsse (siehe
unten) erreicht werden.
Start Signal
Low Water Signal
Link 10vdc (t50 ) into
Analogue I nput t5 3
Output Frequency
4-20mA Analogue Out
Running Output
Alarm Output

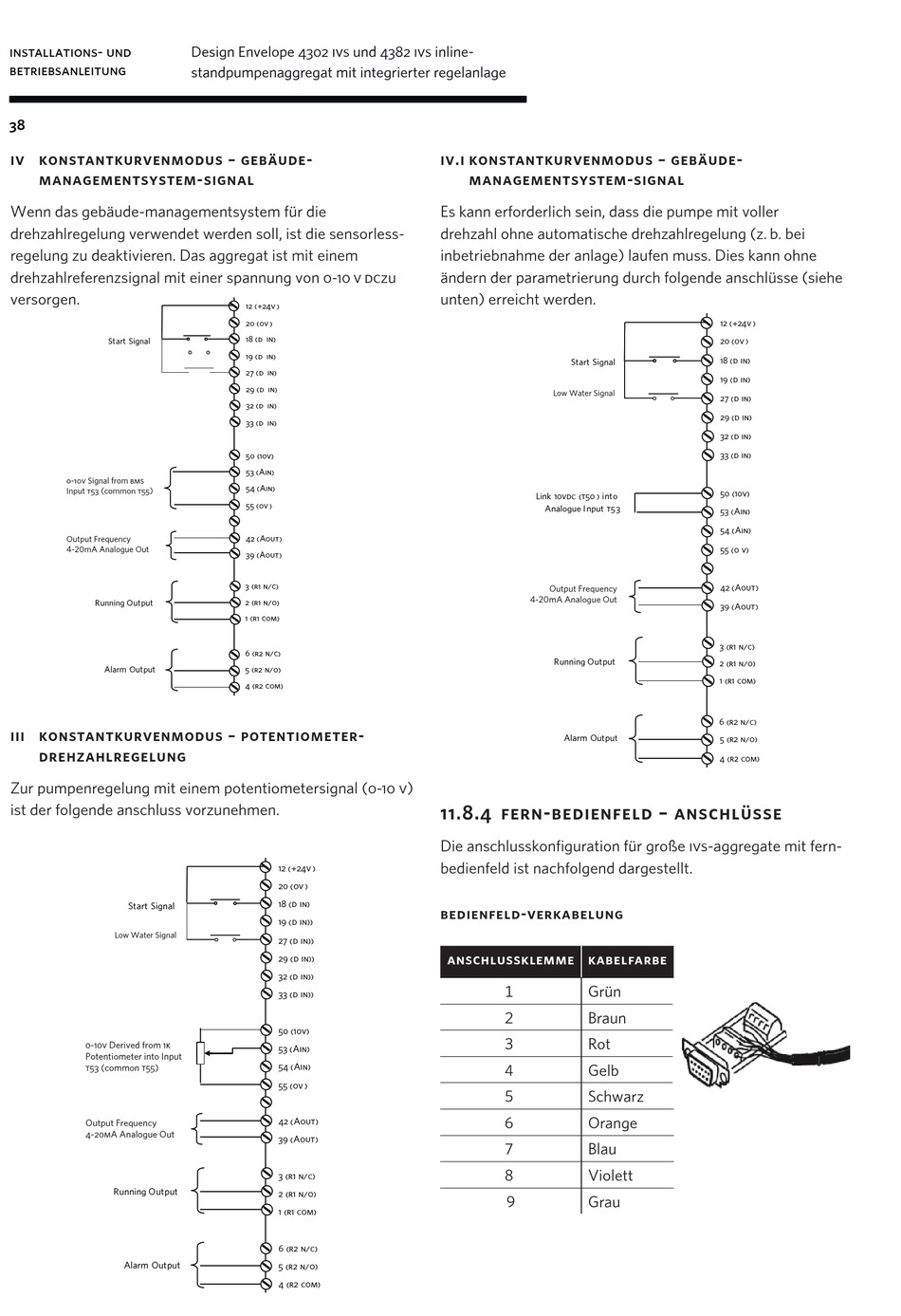

11.8.4 fern-bedienfeld – anschlüsse
Die anschlusskonfiguration für große ivs-aggregate mit fern-
bedienfeld ist nachfolgend dargestellt.
bedienfeld-verkabelung
anschlussklemme kabelfarbe
Grün
1
Braun
2
Rot
3
Gelb
4
Schwarz
5
Orange
6
Blau
7
Violett
8
Grau
9
12 (+24v )
20 (0v )
18 (d in)
19 (d in)
27 (d in)
29 (d in)
32 (d in)
33 (d in)
50 (10v)
53 (Ain)
54 (Ain)
55 (0 v)
42 (Aout)
39 (Aout)
3 (r1 n/c)
2 (r1 n/o)
1 (r1 com)
6 (r2 n/c)
5 (r2 n/o)
4 (r2 com)
