Zwischen den Dichtflächen der Gleitringdichtung muss ein
Flüssigkeitsfilm bestehen. Die Pumpe darf daher nur mit
ausreichender Wasserbefüllung betrieben werden. (Für 4312 siehe
Datei 43d.88 und für4392 siehe Datei 43d.81. Die Dateien enthalten
eine Anleitung zum Austausch von Dichtungen.)
2.1.9 Systemsauberkeit
Die Pumpe muss vor Inbetriebnahme gründlich gereinigt, gespült
und abgelassen werden. Anschließend wird saubere Flüssigkeit
nachgefüllt.
Die Innenteile der Pumpe sowie die Dichtvorrichtungen können
durch Schweißschlacke und andere Fremdstoffe, Dichtmittel,
Reinigungsmittel und unsachgemäße oder übermäßige
Wasseraufbereitung beschädigt werden.
Eine einwandfreie Funktion kann nicht garantiert werden, wenn die
oben genannten Bedingungen nicht eingehalten werden.
Hinweis:
Vor Inbetriebnahme der Pumpe sind folgende Punkte unbedingt zu
kontrollieren:
a Pumpe vorbefüllt?
b Wellenausrichtung ok?
c Laufrichtung ok?
d Schmierung ok?
e Rohrleitungen richtig abgestützt?
f Stromversorgung ok?
g Überlastschutz ok?
h System sauber?
i Flächen in der Nähe der Pumpen sauber?
j Rohrleitungen richtig abgestützt?
Gewährleistung
Angaben hierzu entnehmen Sie den allgemeinen
Geschäftsbedingungen und den Garantiebestimmungen von
Armstrong. Ausführliche Auskunft erteilt der zuständige
Ansprechpartner von Armstrong.
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage

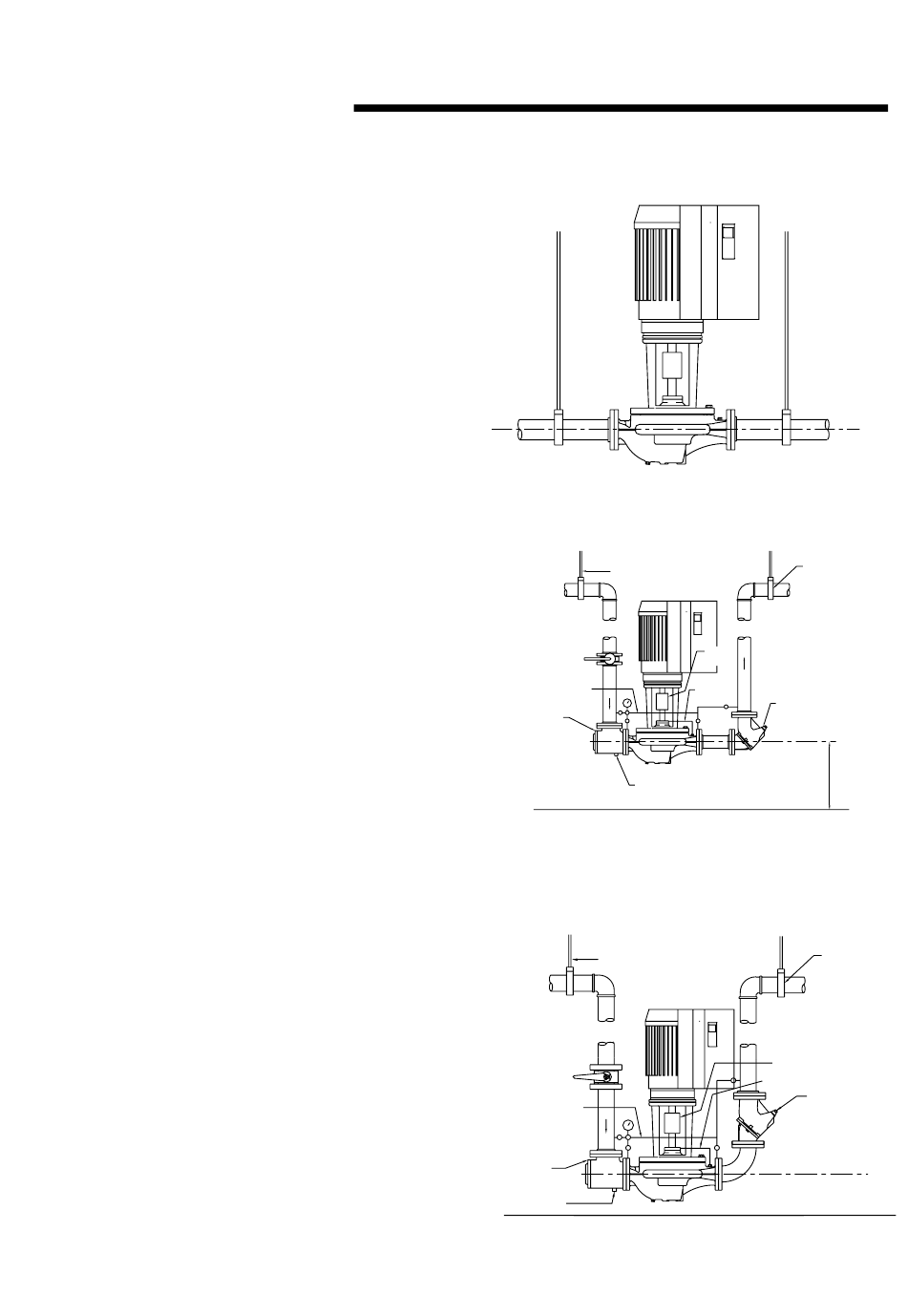

Abb. 2.1 Rohrleitung mit Aufhängung montiert
Abb. 2.2 Rohrleitung mit Aufhängung montiert
Recommended field
pressure gauge piping
Abb. 2.3 Druckanschlussbogen gewährleistet minimalen
Recommended field
pressure gauge piping
arrangement
Suction guide
Drain connection
Hangers support the weight
of the filled piping, pumps
and fittings
System inlet
coupler
Flush line
arrangement
Pet cock
Suction
guide
Drain connection
Platzbedarf
Hangers support the
weight of the filled piping,
pumps and fittings
System inlet
Installations- und
Betriebsanleitung
Pipe hanger (typ.)
see specification for
size and type
System outlet
Split
Flo-Trex valve
(typ.)
2' or 3'
height above
finished floor
Pipe hanger (typ.)
see specification
for size and type
System outlet
Split coupler
Flush line
Flo-Trex valve
7
