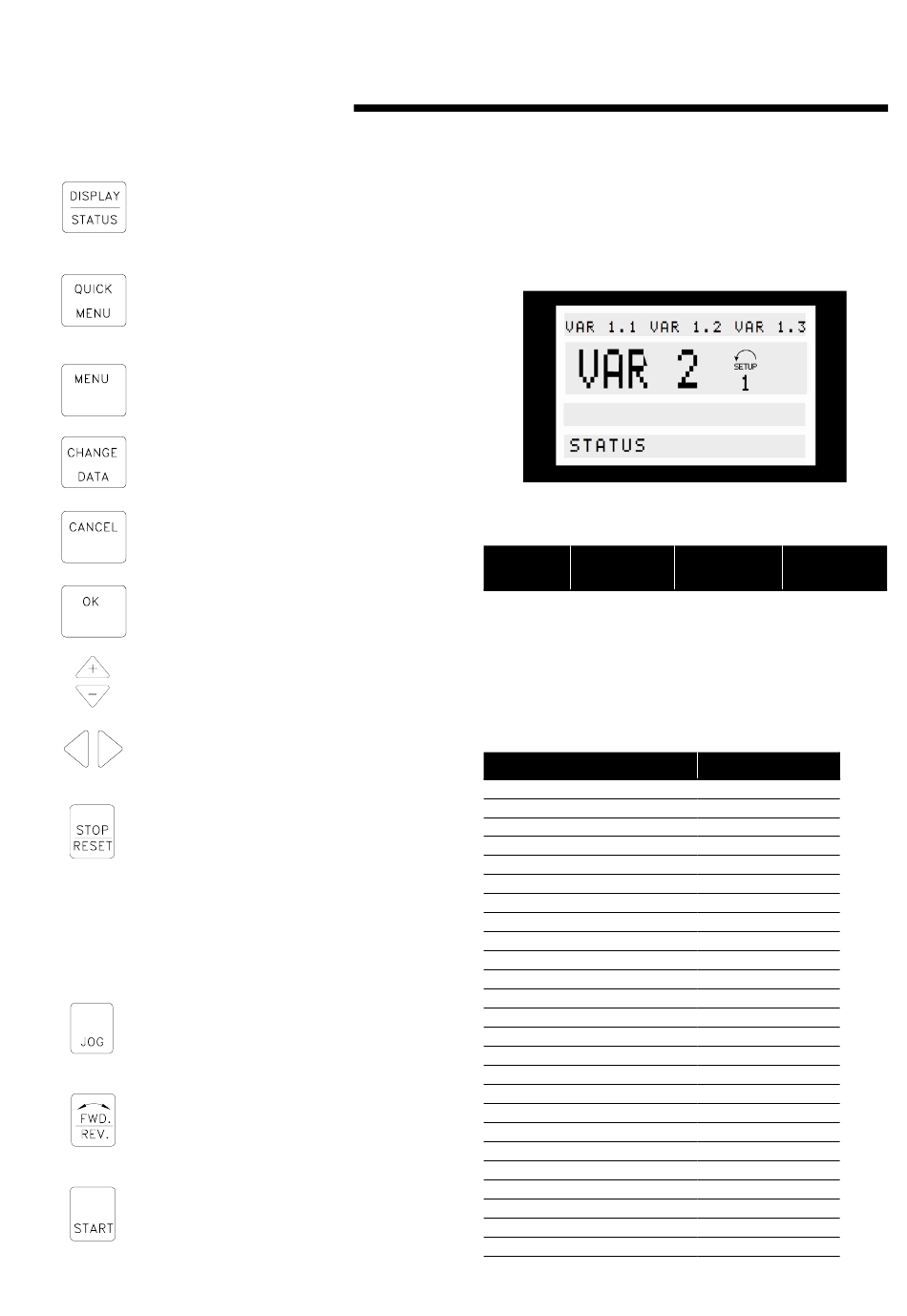

Funktionen der Steuertasten
[display / status] dient zur Auswahl des Anzeige-
modus bzw. zum Wechsel zurück in den Anzeige-
modus aus dem QUICK MENU-Modus oder dem
Menümodus.
[quick menu] dient zur Programmierung der Parame-
ter im QUICK MENU-Modus. Es ist möglich, direkt
zwischen QUICK MENU-Modus und Menümodus
umzuschalten.
[menu] dient zur Programmierung aller Parameter. Es
ist möglich, direkt zwischen Menümodus und QUICK
MENU-Modus umzuschalten.
[change data] dient zum Ändern des ausgewählten
Parameters im Menümodus bzw. QUICK MENU-
Modus.
Mit [cancel] wird eine Änderung des ausgewählten
Parameters abgebrochen.
[ok] dient zur Bestätigung einer Änderung des
ausgewählten Parameters.
[+/-] dient zur Auswahl von Parametern und zum
Ändern des Wertes eines ausgewählten Parameters
oder zum Ändern des Messwertes in Zeile 2.
[<>] dient zur Auswahl der Gruppe und zum Be-
wegen des Cursors bei der Eingabe nummerischer
Parameter.
[stop / reset] dient zum Stoppen bzw.
Reset der Pumpe nach einer Abschaltung (Auslö-
sung). Ist in Parameter 014 als aktiv oder inaktiv
einstellbar. Ist das Stoppen aktiviert, blinkt Zeile 2,
und [start] muss aktiviert werden.
Achtung:
Drücken von [stop / reset] verhindert, dass die Pumpe auch
bei getrenntem Bedienfeld läuft. Ein Neustart ist nur über die
[start]-Taste des Bedienfeldes möglich.
[jog] setzt die Ausgangsfrequenz auf eine voreinge-
stellte Frequenz, wenn die Taste gedrückt gehalten
wird. Kann über Parameter 015 auf aktiv oder inaktiv
gesetzt werden.
[fwd / rev] ändert die Laufrichtung des
Motors, die durch einen Pfeil auf dem Display (nur im
Lokalmodus) angezeigt wird. Diese Taste ist
standardmäßig deaktiviert.
[start] dient zum Starten der Pumpe nach einem
Stopp mit der [stop]-Taste. Ist immer aktiv, kann aber
keinen über die Klemmenleiste gegebenen Stoppbe-
fehl außer Kraft setzen.
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
6.1.4 Anzeigemodus
Im Normalbetrieb können bis zu 4 verschiedene Betriebsvariab-
len ständig angezeigt werden: 1,1 und 1,2 und 1,3 und 2, sowie in
Zeile 4 der derzeitige Betriebsstatus oder Alarm- und Warnmel-
dungen, die aufgetreten sind.
Es gibt im Anzeigemodus drei Anzeigearten: I, II und III. Welche
Variablen angezeigt werden, hängt von der Anzeigeart ab.
Anzeige-
status:
Zeile 1
In der folgenden Tabelle sind die Maßeinheiten für die Variablen
in der ersten und zweiten Zeile des Display
(siehe Parameter .009 aufgeführt).
Betriebsvariable
Referenzwert
Referenzwert
Feedback
Frequenz
Frequenz x Skalierung
Motorstrom
Drehmoment
Leistung
Leistung
Motorspannung
Zwischenkreisspannung
fc thermisch
Betriebsstunden
Eingangsstatus, dig. Eingang
Externer Referenzwert
Statuswort
Kühlkörpertemp.
Alarmwort
Steuerwort
Warnmeldung, Wort 1
Warnmeldung, Wort 2
Analogeingang 1
Analogeingang 2
Sensorless-Leistung
Sensorless-Förderleistung
Sensorless-Förderdruck
* In Parameter 416 auswählbar. Die Maßeinheit wird in Anzeigestatus 1, Zeile 1
angezeigt, andernfalls wird „U" angezeigt.
I
II
Beschreibung
Datenwert von 3
der Betriebsvari-
Betriebsvariablen
able in Zeile 2
in Zeile 1
Maßeinheit
[Maßeinheit]*
[Maßeinheit]*
[Stunden]
[Binärcode]
Installations- und
Betriebsanleitung
15
III
Beschreibung
von 3 Betriebs-
variablen in
Zeile 1
[%]
[Hz]
[-]
[A]
[%]
[kW]
[PS]
[V]
[V]
[%]
[%]
[Hex]
[°c]
[Hex]
[Hex]
[Hex]
[Hex]
[mA]
[V]
[W]
[l/s]
[kPa]
