Installations- und
Betriebsanleitung
38
Im manuellen und automatischen Modus startet die
Pumpe nur, wenn ein Signal des Füllstandsensors eingeht.
Off
Stoppt die Pumpe.
Auto On
Damit kann die Pumpe über die Anschlussklemmen und/oder den
seriellen Kommunikationskanal gesteuert werden. Wenn an der
Regelelektronik-Anschlussklemme ein Startsignal eingeht, startet die
Pumpe.
Damit die Pumpe im Sensorless-Modus oder einer
anderen automatischen Steuerbetriebsart arbeiten kann,
muss vorher die Auto On-Taste gedrückt worden sein.
Reset
Dient zum Rücksetzen des Frequenzumrichters nach einem Alarm
(Auslösen).
12.4 Programmierung

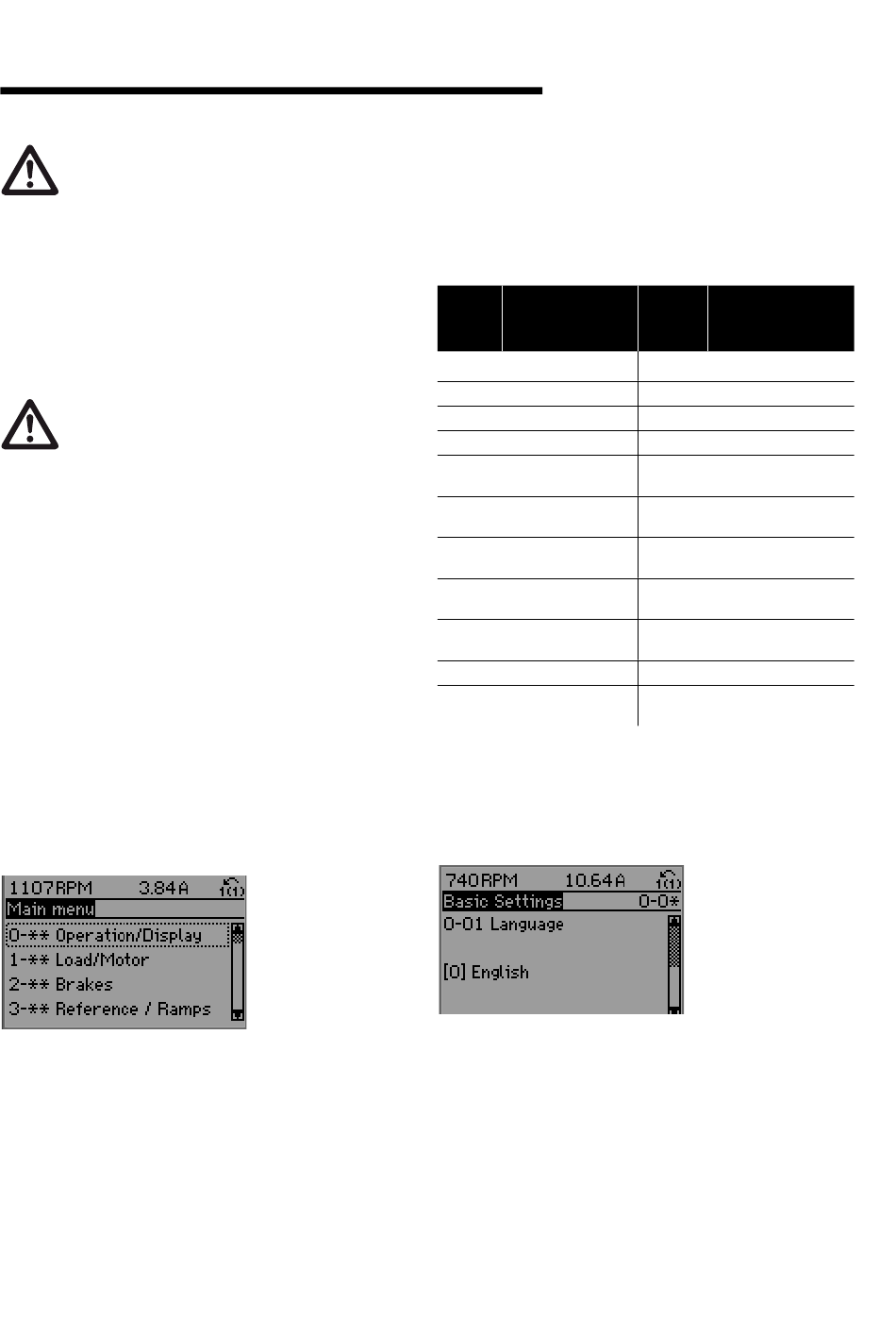

Hauptmenü durch Drücken der Taste Main Menu auswählen. Auf
dem Display erscheint der folgende Bildschirm. Im mittleren und
unteren Abschnitt des Displays wird eine Liste mit Parametergruppen
angezeigt, die durch Drücken der Pfeiltasten nach oben bzw. nach
unten gewählt werden können.
Jeder Parameter hat einen Namen und eine Nummer, die
beide unabhängig vom Programmiermodus gleich sind. Im
Hauptmenümodus sind die Parameter in Gruppen unterteilt. Die
erste Ziffer der Parameternummer (von links) identifiziert die
Parametergruppennummer.
Im Hauptmenü können alle Parameter geändert werden. Je nach
Konfiguration (Konfigurationsmodus Par. 1-00) kann es jedoch sein,
dass einige Parameter ausgeblendet werden.
Design Envelope 4312 IVS und 4392 IVS vertikales Inline-
Zwillingspumpenaggregat mit integrierter Regelanlage
12.4.1 Parameterauswahl
Im Hauptmenümodus sind die Parameter in Gruppen unterteilt.
Mit den Navigationstasten kann eine Parametergruppe ausgewählt
werden.
Die folgenden Parametergruppen sind verfügbar:
Grup-
Parameter-
pen-
Gruppe
Nr.
Betrieb/Anzeige
0
Last/Motor
1
Bremsen
2
Referenzen/Rampen
3
Grenzwerte/War-
4
nungen
Digitaleingang/Di-
5
gitalausgang
Analogeingang/
6
Analogausgang
Komm. und Opti-
8
onen
Profibus
9
CAN-Feldbus
10
LonWorks
11
Nach Auswahl einer Parametergruppe kann ein Parameter mit Hilfe
der Navigationstasten ausgewählt werden.
Der mittlere Abschnitt des Displays zeigt die Nummer und
Bezeichnung des Parameters sowie den angewählten Parameterwert.
Grup-
Parameter
pen-Nr.
Gruppe
Intelligente Logik
13
Sonderfunktionen
14
Fc-Informationen
15
Datenmesswerte
16
Datenmesswerte 2
18
Closed Loop-Antrieb
20
Closed Loop-An-
21
schluss
Anwendungsfunkti-
22
onen
Zeitabhängige Funk-
23
tionen
Kaskadenregler
25
Analog-E/A-Option
26
mcb 109
