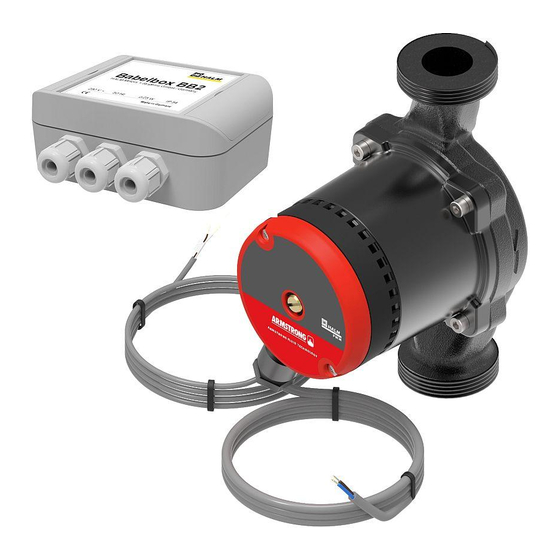

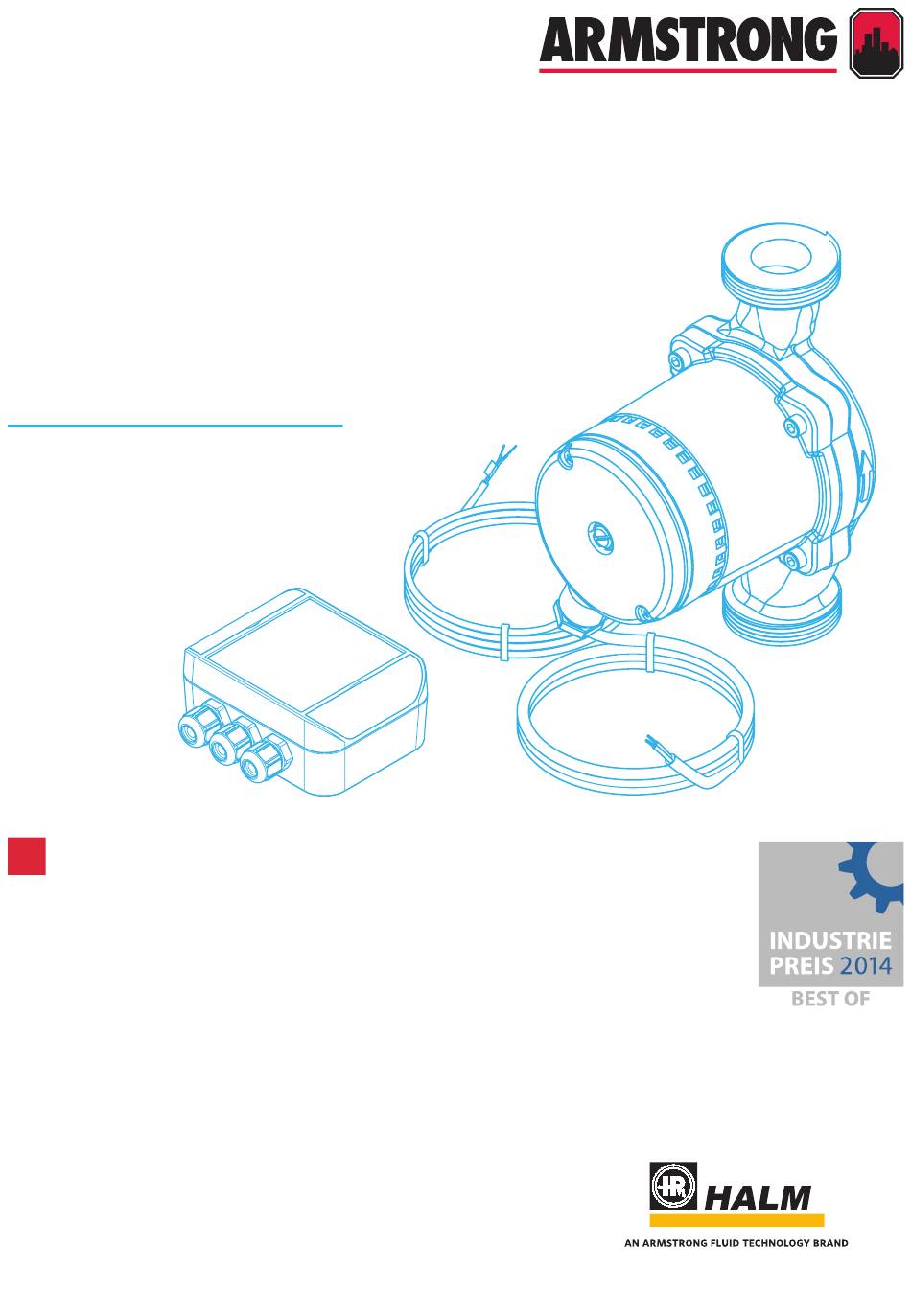

- Seite 1 HEP BB2 babelbox bb2 und hep pwm Montageanleitung file no: 11. 20 8h super sedes: new date: september 2018 date: new...
- Seite 2 Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. GEFAHR! gesundheitsgefährdung oder todesfolge durch stromschlag! Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Greifen Sie niemals an unter Spannung stehende elektrische Bauteile und Kontakte! Gefahr! Gesundheitsgefährdung oder Todesfolge durch Stromschlag! Die Anlage darf nur in technisch einwandfreiem Zustand Greifen Sie niemals an unter Spannung stehende elektrische Bauteile und Kontakte!...
- Seite 3 Standardpumpe eingesetzt werden. Das Zwischenschalten der Babelbox BB2 löst dieses Problem unter Beibehaltung der Regelfunktionalität der Anlage. Durch Einstellung über Jumper in der BB2 und in der Armstrong HEP PWM Pumpe kann die PWM-Signalform für Heizung (PWM1) und Solar (PWM2, invertiert) konfiguriert werden.
- Seite 4 PWM „+“ Signal Armstrong HEP PWM Pumpe (2-adriges Kabel, weiße Ader) PWM „OV, GND“ Signal Armstrong HEP PWM Pumpe (2-adriges Kabel, braune Ader) PWM „+“ Signal Halm HEP PWM Pumpe (2-adriges Kabel, weiße Ader) Nur Servicefunktion Grüne Klemmen PE Schutzleiter HEP PWM, Regler und BB2 (grün/gelb) PWM „OV, GND“...
- Seite 5 Werkseinstellung für Armstrong PWM Pumpen: Jumper geschlossen = Signalform PWM2 (Solar) weiß braun Anmerkung: Pumpenjumper eben- falls geschlossen Netzspannung 230 V~ Wellenpaket oder Phasenanschnitt 230 V~ von Regelung www.halm-pumps.de...
- Seite 6 technische daten pumpe: temperaturbereich Umgebungstemperatur: 0 °C bis +40 °C Temperaturklasse: TF 110 Medientemperatur: +2 °C bis +110 °C Zur Vermeidung von Kondenswasserbildung muss die Umgebungstemperatur immer niedriger als die Medientemperatur sein. umgebungstemp. medientemp. min. medientemp. max. EC M Technology technische daten Förderstrom: bis 3,8 m...
-
Seite 7: Technische Daten
motor (hocheffiziente ecm-technologie) Normen Spannungsversorgung 8/37/EG, 2006/95/EG, 2004/108/EG nominal: 200-230 V, 50-60 Hz EN 60335-1, EN 60335-2-51, Leistungsaufnahme: Version 4 m (4-25 W); Version 7 m (4-70 W) EN 55014-1:2006+A1:2009, Leistungsaufnahme EN 55014-2:1997+A1.2001+A2:2008 Stand-By PWM: 0,8 W EN 61000-6:2007, EN 61000-6-3:2007, EN 50366, EN 61000-3-2, EN 61000-3-3, pwm anschluss PWM Eingang:... - Seite 8 EU-Konformitätserklärung / EC Declaration of Conformity Der Hersteller: / The manufacturer: ARMSTRONG FLUID TECHNOLOGY GmbH Westerbachstr. 28 61476 Kronberg im Taunus Germany erklärt hiermit, dass die Produkte: / herewith declares that the products: HEP PWM / HEP BB2 den Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entsprechen: / are in conformity with the provisions of the following directives in their currently valid versions: •...
- Seite 9 www.halm-pumps.de...
- Seite 10 weitere informationen finden sie unter w w w. h a l m - p u m p s . d e t o r o n t o , c a n a d a +1 416 755 2291 b u f f a l o , u s a +1 716 693 8813 s ã...
