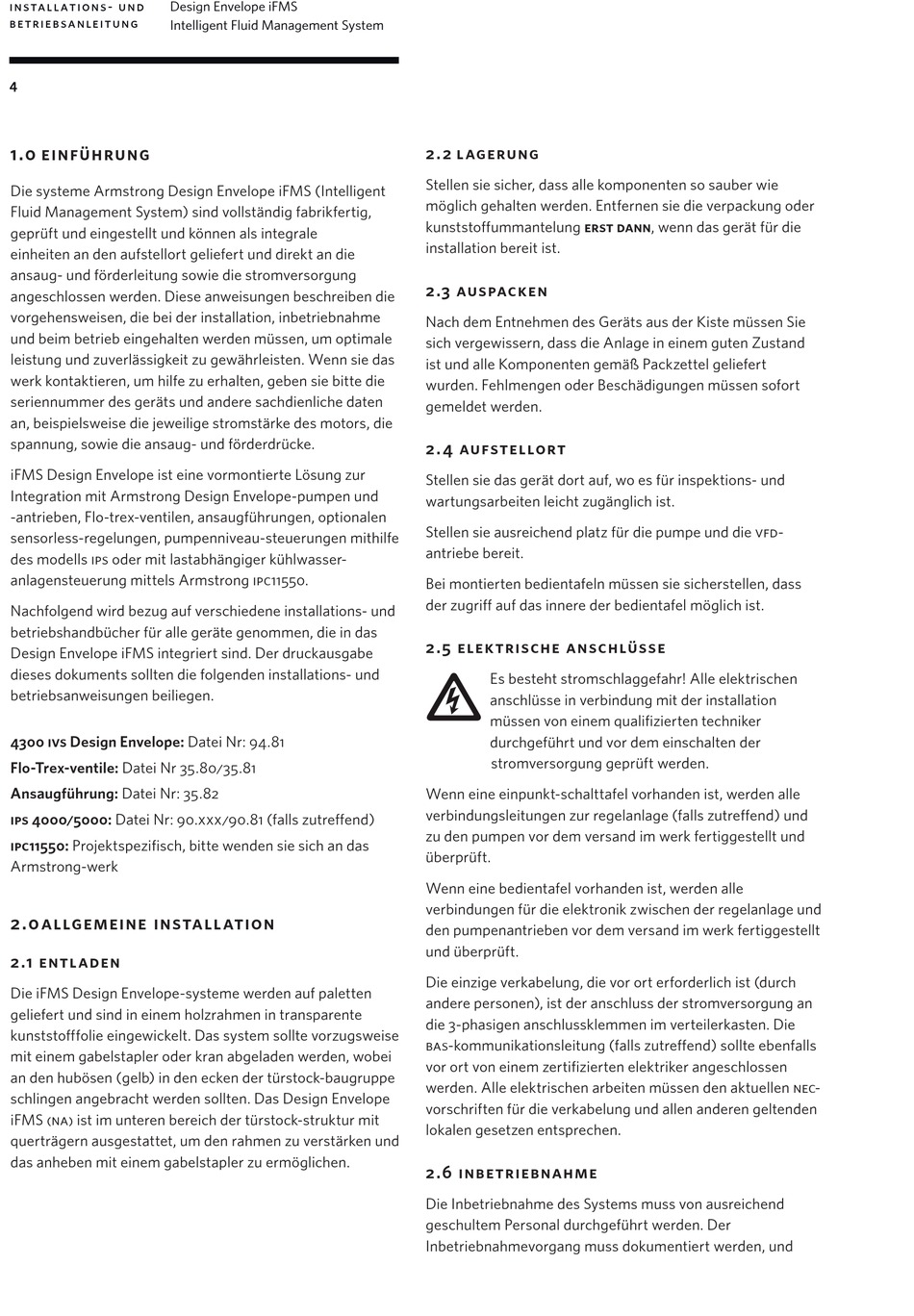

i n sta l l a t i on s- u n d
Design Envelope iFMS
b etri e b sa n le i t u n g
Intelligent Fluid Management System
4
1.0 einführung
Die systeme Armstrong Design Envelope iFMS (Intelligent
Fluid Management System) sind vollständig fabrikfertig,
geprüft und eingestellt und können als integrale
einheiten an den aufstellort geliefert und direkt an die
ansaug- und förderleitung sowie die stromversorgung
angeschlossen werden. Diese anweisungen beschreiben die
vorgehensweisen, die bei der installation, inbetriebnahme
und beim betrieb eingehalten werden müssen, um optimale
leistung und zuverlässigkeit zu gewährleisten. Wenn sie das
werk kontaktieren, um hilfe zu erhalten, geben sie bitte die
seriennummer des geräts und andere sachdienliche daten
an, beispielsweise die jeweilige stromstärke des motors, die
spannung, sowie die ansaug- und förderdrücke.
iFMS Design Envelope ist eine vormontierte Lösung zur
Integration mit Armstrong Design Envelope-pumpen und
-antrieben, Flo-trex-ventilen, ansaugführungen, optionalen
sensorless-regelungen, pumpenniveau-steuerungen mithilfe
des modells ips oder mit lastabhängiger kühlwasser-
anlagensteuerung mittels Armstrong ipc11550.
Nachfolgend wird bezug auf verschiedene installations- und
betriebshandbücher für alle geräte genommen, die in das
Design Envelope iFMS integriert sind. Der druckausgabe
dieses dokuments sollten die folgenden installations- und
betriebsanweisungen beiliegen.
4300 ivs Design Envelope: Datei Nr: 94.81
Flo-Trex-ventile: Datei Nr 35.80/35.81
Ansaugführung: Datei Nr: 35.82
ips 4000/5000: Datei Nr: 90.xxx/90.81 (falls zutreffend)
ipc11550: Projektspezifisch, bitte wenden sie sich an das
Armstrong-werk
2.0 allgemeine installation
2 .1 entladen
Die iFMS Design Envelope-systeme werden auf paletten
geliefert und sind in einem holzrahmen in transparente
kunststofffolie eingewickelt. Das system sollte vorzugsweise
mit einem gabelstapler oder kran abgeladen werden, wobei
an den hubösen (gelb) in den ecken der türstock-baugruppe
schlingen angebracht werden sollten. Das Design Envelope
iFMS (na) ist im unteren bereich der türstock-struktur mit
querträgern ausgestattet, um den rahmen zu verstärken und
das anheben mit einem gabelstapler zu ermöglichen.
2 . 2 lagerung
Stellen sie sicher, dass alle komponenten so sauber wie
möglich gehalten werden. Entfernen sie die verpackung oder
kunststoffummantelung erst dann, wenn das gerät für die
installation bereit ist.
2 .3 auspacken
Nach dem Entnehmen des Geräts aus der Kiste müssen Sie
sich vergewissern, dass die Anlage in einem guten Zustand
ist und alle Komponenten gemäß Packzettel geliefert
wurden. Fehlmengen oder Beschädigungen müssen sofort
gemeldet werden.
2 . 4 aufstellort
Stellen sie das gerät dort auf, wo es für inspektions- und
wartungsarbeiten leicht zugänglich ist.
Stellen sie ausreichend platz für die pumpe und die vfd-
antriebe bereit.
Bei montierten bedientafeln müssen sie sicherstellen, dass
der zugriff auf das innere der bedientafel möglich ist.
2 .5 elektrische anschlüsse
Es besteht stromschlaggefahr! Alle elektrischen
anschlüsse in verbindung mit der installation
müssen von einem qualifizierten techniker
durchgeführt und vor dem einschalten der
stromversorgung geprüft werden.
Wenn eine einpunkt-schalttafel vorhanden ist, werden alle
verbindungsleitungen zur regelanlage (falls zutreffend) und
zu den pumpen vor dem versand im werk fertiggestellt und
überprüft.
Wenn eine bedientafel vorhanden ist, werden alle
verbindungen für die elektronik zwischen der regelanlage und
den pumpenantrieben vor dem versand im werk fertiggestellt
und überprüft.
Die einzige verkabelung, die vor ort erforderlich ist (durch
andere personen), ist der anschluss der stromversorgung an
die 3-phasigen anschlussklemmen im verteilerkasten. Die
bas-kommunikationsleitung (falls zutreffend) sollte ebenfalls
vor ort von einem zertifizierten elektriker angeschlossen
werden. Alle elektrischen arbeiten müssen den aktuellen nec-
vorschriften für die verkabelung und allen anderen geltenden
lokalen gesetzen entsprechen.
2 .6 inbetriebnahme
Die Inbetriebnahme des Systems muss von ausreichend
geschultem Personal durchgeführt werden. Der
Inbetriebnahmevorgang muss dokumentiert werden, und
