7.7 Maschinenoberteil einsetzen

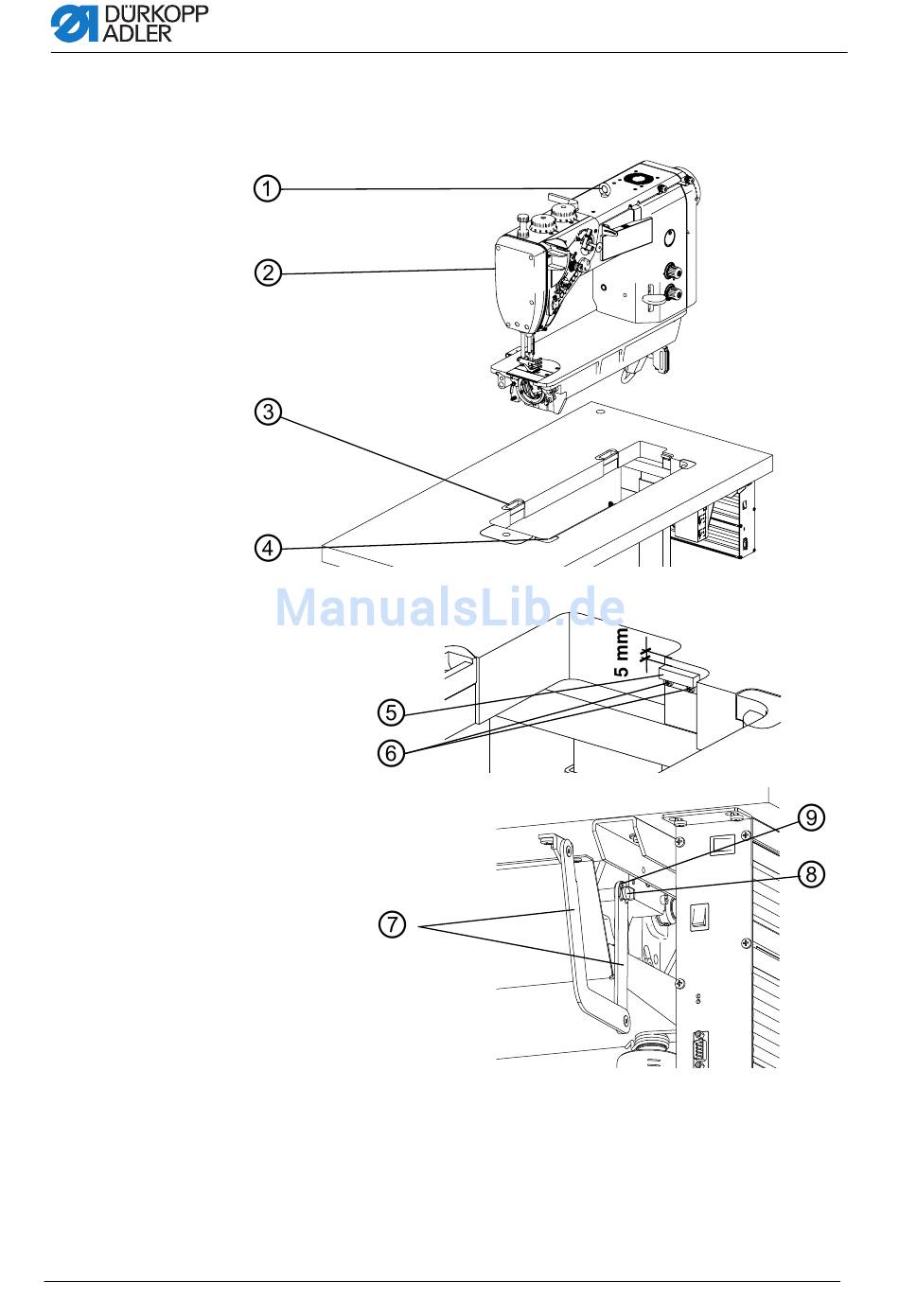

Abb. 45: Einsetzen des Maschinen-Oberteils auf das Gestell – Teil 1
(1) - Aufhängeschraube mit Öse
(2) - Maschinen-Oberteil
(3) - Gummibett der Aufhängung
(4) - Winkel-Gummieinlagen
(5) - Permanentmagnet des Kippsen-
sors
(6) - Schrauben des Permanent-
magneten
(7) - Zugstange des Klappmechanis-
mus
(8) - Bolzen
(9) - Sicherungsring
