Bedienung
Betriebsanleitung 967 Version 00.0 - 11/2013

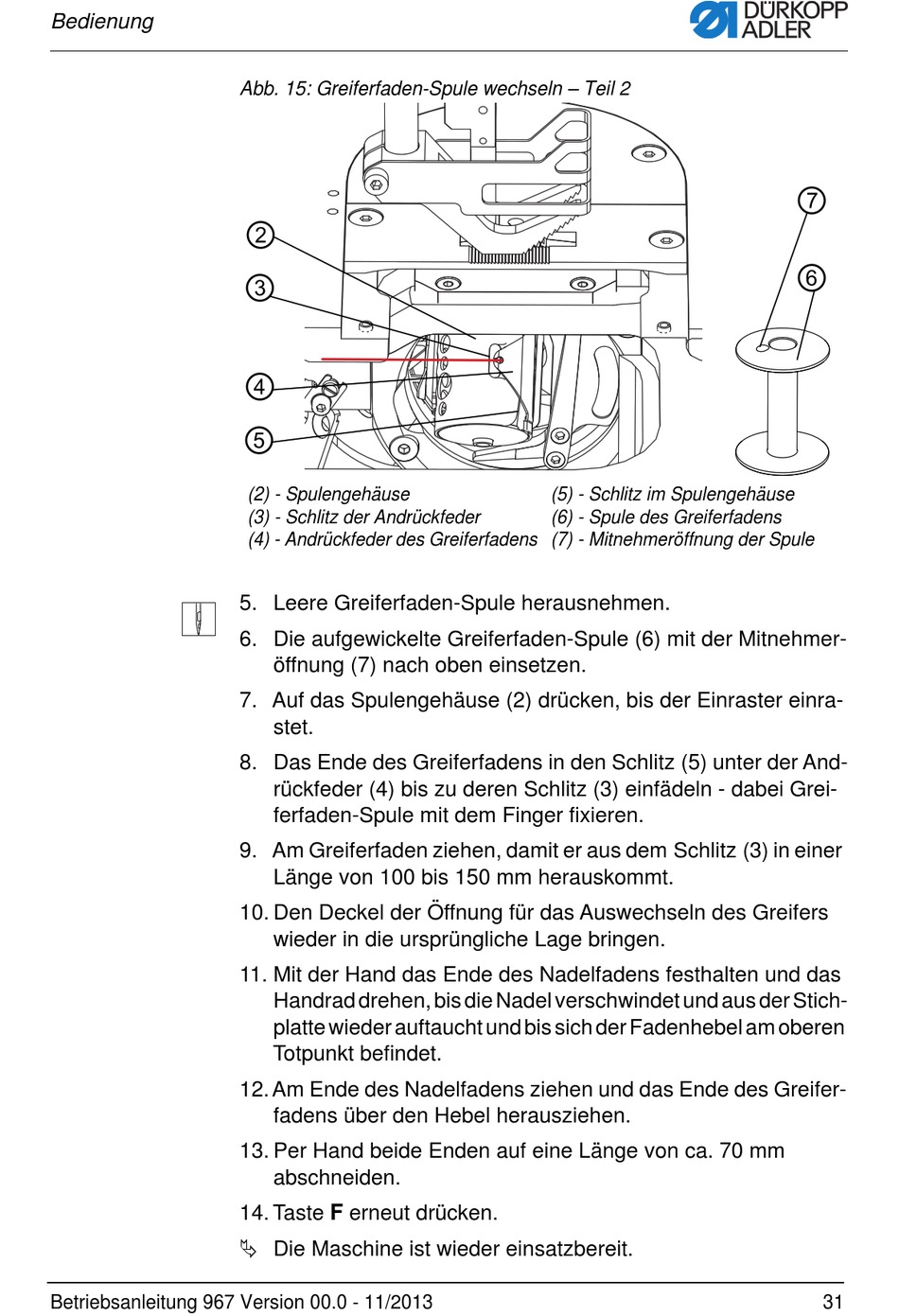

Abb. 15: Greiferfaden-Spule wechseln – Teil 2
(2) - Spulengehäuse
(3) - Schlitz der Andrückfeder
(4) - Andrückfeder des Greiferfadens
5. Leere Greiferfaden-Spule herausnehmen.
6. Die aufgewickelte Greiferfaden-Spule (6) mit der Mitnehmer-
öffnung (7) nach oben einsetzen.
7. Auf das Spulengehäuse (2) drücken, bis der Einraster einra-
stet.
8. Das Ende des Greiferfadens in den Schlitz (5) unter der And-
rückfeder (4) bis zu deren Schlitz (3) einfädeln - dabei Grei-
ferfaden-Spule mit dem Finger fixieren.
9. Am Greiferfaden ziehen, damit er aus dem Schlitz (3) in einer
Länge von 100 bis 150 mm herauskommt.
10. Den Deckel der Öffnung für das Auswechseln des Greifers
wieder in die ursprüngliche Lage bringen.
11. Mit der Hand das Ende des Nadelfadens festhalten und das
Handrad drehen, bis die Nadel verschwindet und aus der Stich-
platte wieder auftaucht und bis sich der Fadenhebel am oberen
Totpunkt befindet.
12. Am Ende des Nadelfadens ziehen und das Ende des Greifer-
fadens über den Hebel herausziehen.
13. Per Hand beide Enden auf eine Länge von ca. 70 mm
abschneiden.
14. Taste F erneut drücken.
Die Maschine ist wieder einsatzbereit.
(5) - Schlitz im Spulengehäuse
(6) - Spule des Greiferfadens
(7) - Mitnehmeröffnung der Spule
31
