56

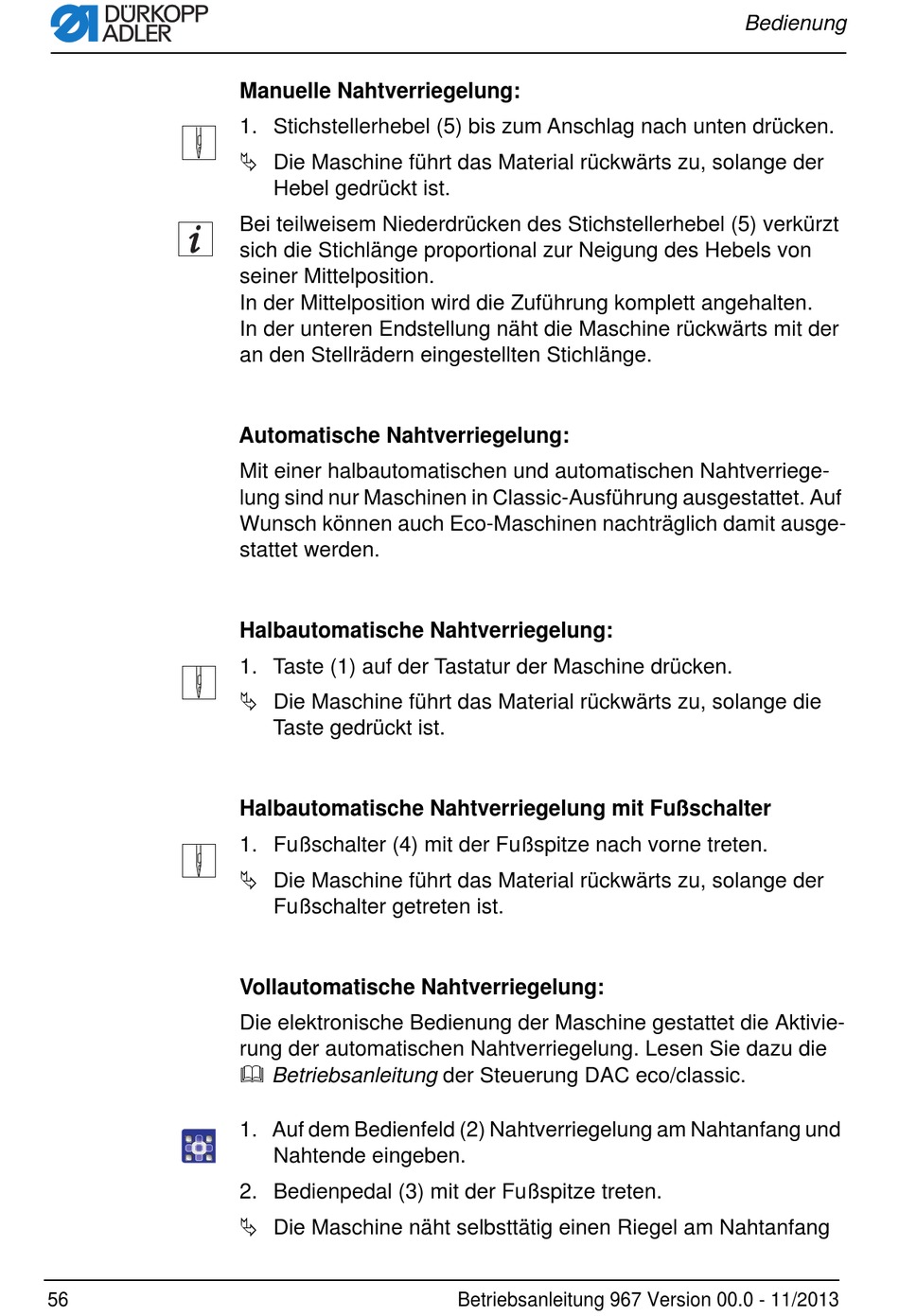

Manuelle Nahtverriegelung:
1. Stichstellerhebel (5) bis zum Anschlag nach unten drücken.
Die Maschine führt das Material rückwärts zu, solange der
Hebel gedrückt ist.
Bei teilweisem Niederdrücken des Stichstellerhebel (5) verkürzt
sich die Stichlänge proportional zur Neigung des Hebels von
seiner Mittelposition.
In der Mittelposition wird die Zuführung komplett angehalten.
In der unteren Endstellung näht die Maschine rückwärts mit der
an den Stellrädern eingestellten Stichlänge.
Automatische Nahtverriegelung:
Mit einer halbautomatischen und automatischen Nahtverriege-
lung sind nur Maschinen in Classic-Ausführung ausgestattet. Auf
Wunsch können auch Eco-Maschinen nachträglich damit ausge-
stattet werden.
Halbautomatische Nahtverriegelung:
1. Taste (1) auf der Tastatur der Maschine drücken.
Die Maschine führt das Material rückwärts zu, solange die
Taste gedrückt ist.
Halbautomatische Nahtverriegelung mit Fußschalter
1. Fußschalter (4) mit der Fußspitze nach vorne treten.
Die Maschine führt das Material rückwärts zu, solange der
Fußschalter getreten ist.
Vollautomatische Nahtverriegelung:
Die elektronische Bedienung der Maschine gestattet die Aktivie-
rung der automatischen Nahtverriegelung. Lesen Sie dazu die
Betriebsanleitung der Steuerung DAC eco/classic.
1. Auf dem Bedienfeld (2) Nahtverriegelung am Nahtanfang und
Nahtende eingeben.
2. Bedienpedal (3) mit der Fußspitze treten.
Die Maschine näht selbsttätig einen Riegel am Nahtanfang
Betriebsanleitung 967 Version 00.0 - 11/2013
Bedienung
