Bedienung
Nadel wechseln
Betriebsanleitung 967 Version 00.0 - 11/2013
Bei falscher Einstellung der Höhe der Nadelstange kann es
zum Eintritt folgender Mängel kommen:
Nach Einsetzen einer kürzeren Nadel:
•
Beschädigung der Greiferspitze
•
Beschädigung der Nadel
Nach Einsetzen einer längeren Nadel:
•
Beschädigung der Greiferspitze
•
Beschädigung der Nadel
ACHTUNG
Bei falscher Ausrichtung der Nadel droht eine Beschädi-
gung der Maschine.
Überprüfen Sie, dass die Greiferspitze nicht an die Nadel stößt.

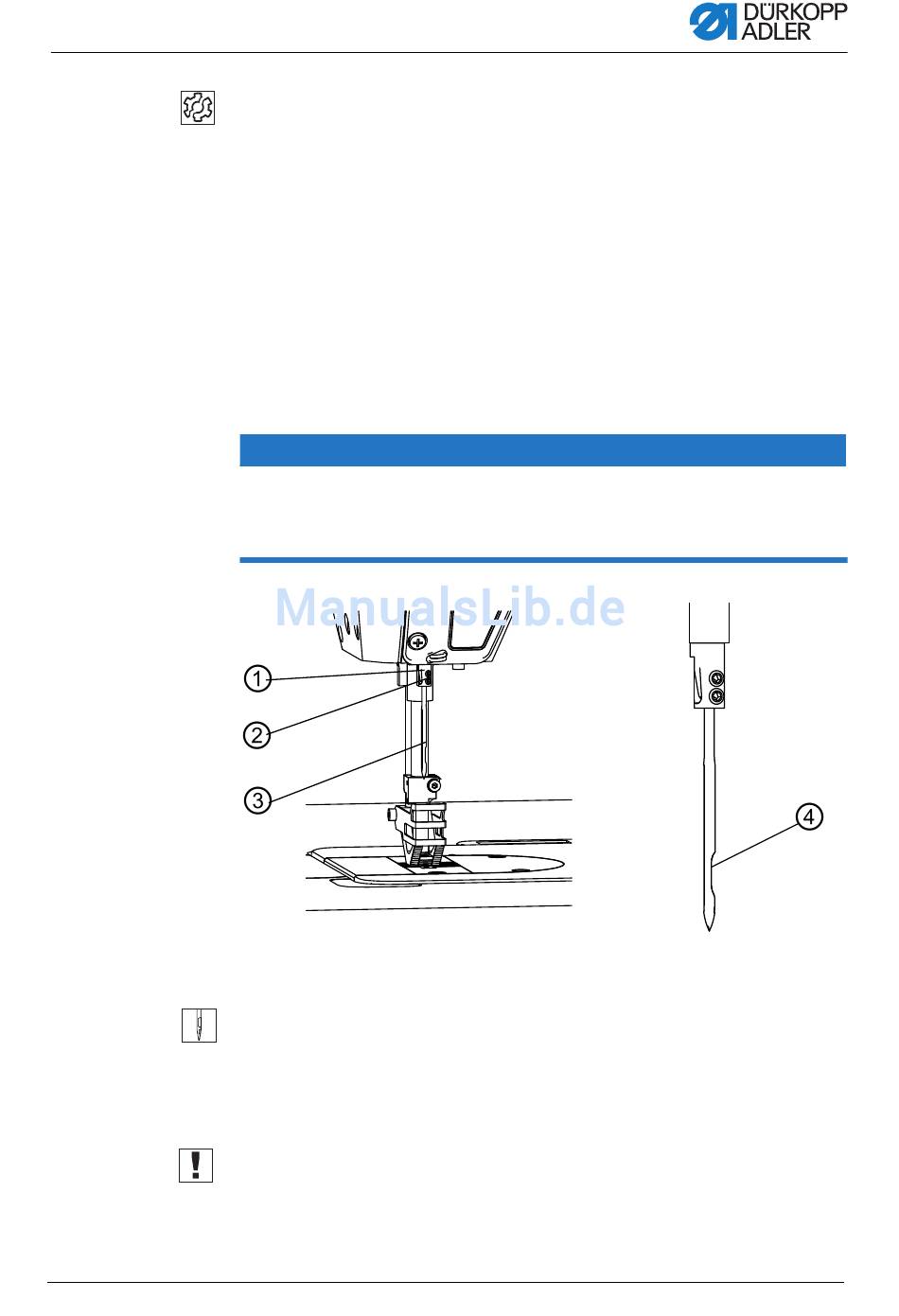

Abb. 5: Nadel wechseln
(1) - Nadelstange
(2) - Befestigungsschrauben
1. Handrad drehen, bis die Nadel (3) am oberen Totpunkt ist.
2. Schrauben (2) lösen.
3. Nadel (3) nach unten herausziehen.
4. Neue Nadel einsetzen.
5. Wichtig: Nadel so ausrichten, dass die Hohlkehle (4) zum
Greifer zeigt und parallel zur Bewegungsrichtung der Greifer-
spitze ist.
6. Schrauben (2) anziehen.
(3) - Nadel
(4) - Hohlkehle der Nadel
21
