Gerätebeschreibung
4 Gerätebeschreibung

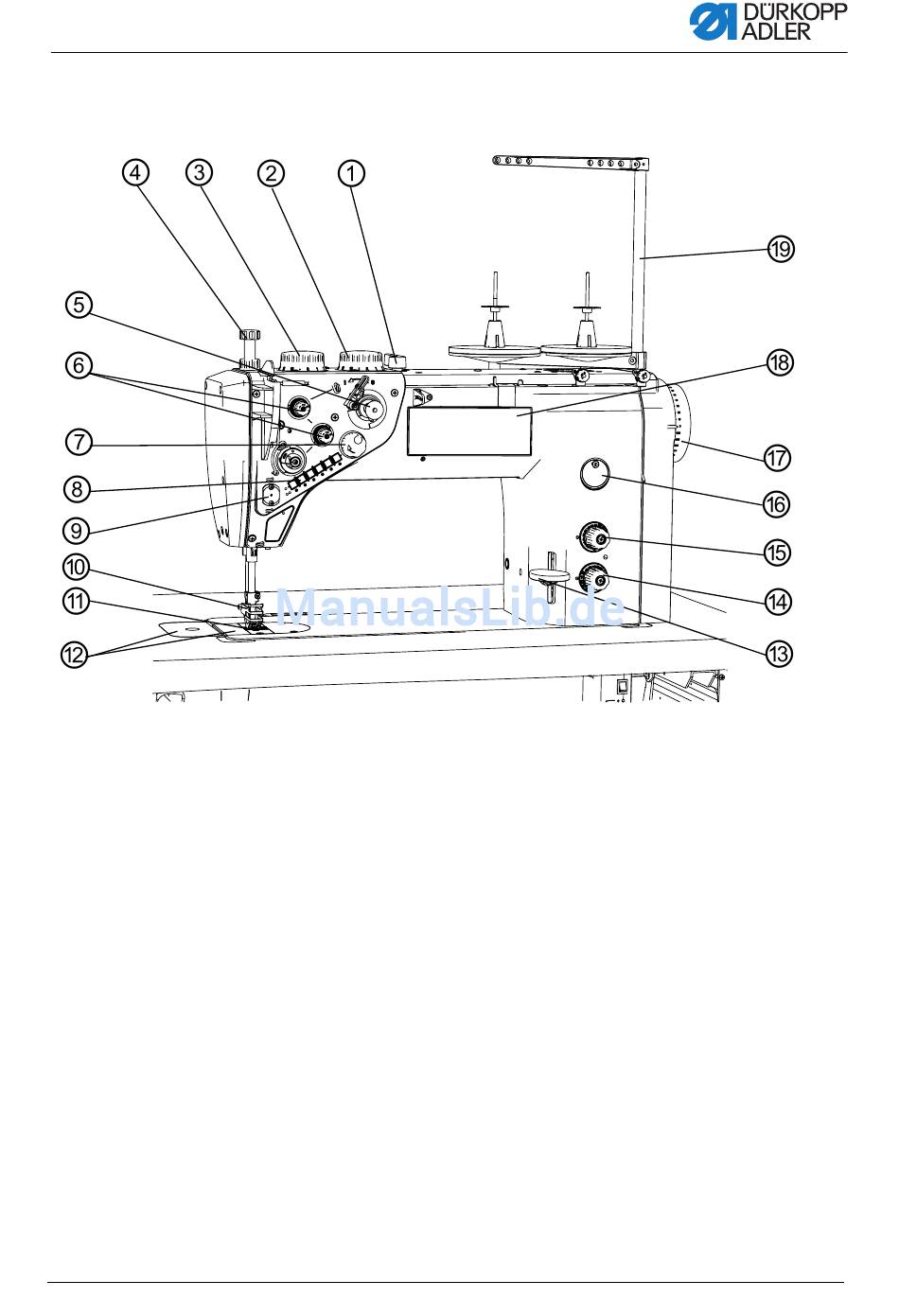

Abb. 1: Gesamtübersicht – Teil 1
(1) - Handhebel
(2) - Stellrad für den erhöhten Nähfuß-Hub
(3) - Stellrad für den normalen Nähfuß-Hub
(4) - Stellrad für den Nähfuß-Druck
(5) - Aufspuler für den Greiferfaden
(6) - Fadenspannungs-Elemente
(7) - Elektronisches Handrad
(8) - Tastenblock am Maschinenarm
(9) - Fadenklemme
(10) - Nähfuß mit Nadel
(11) - Greifer
(12) - Deckel
(13) - Stichstellerhebel
(14) - Stellrad für die größere Stichlänge
(15) - Stellrad für die kleinere Stichlänge
(16) - Ölstand-Anzeige
(17) - Handrad
(18) - Bedienfeld OP 1000
(19) - Garnständer
Betriebsanleitung 967 Version 00.0 - 11/2013
15
