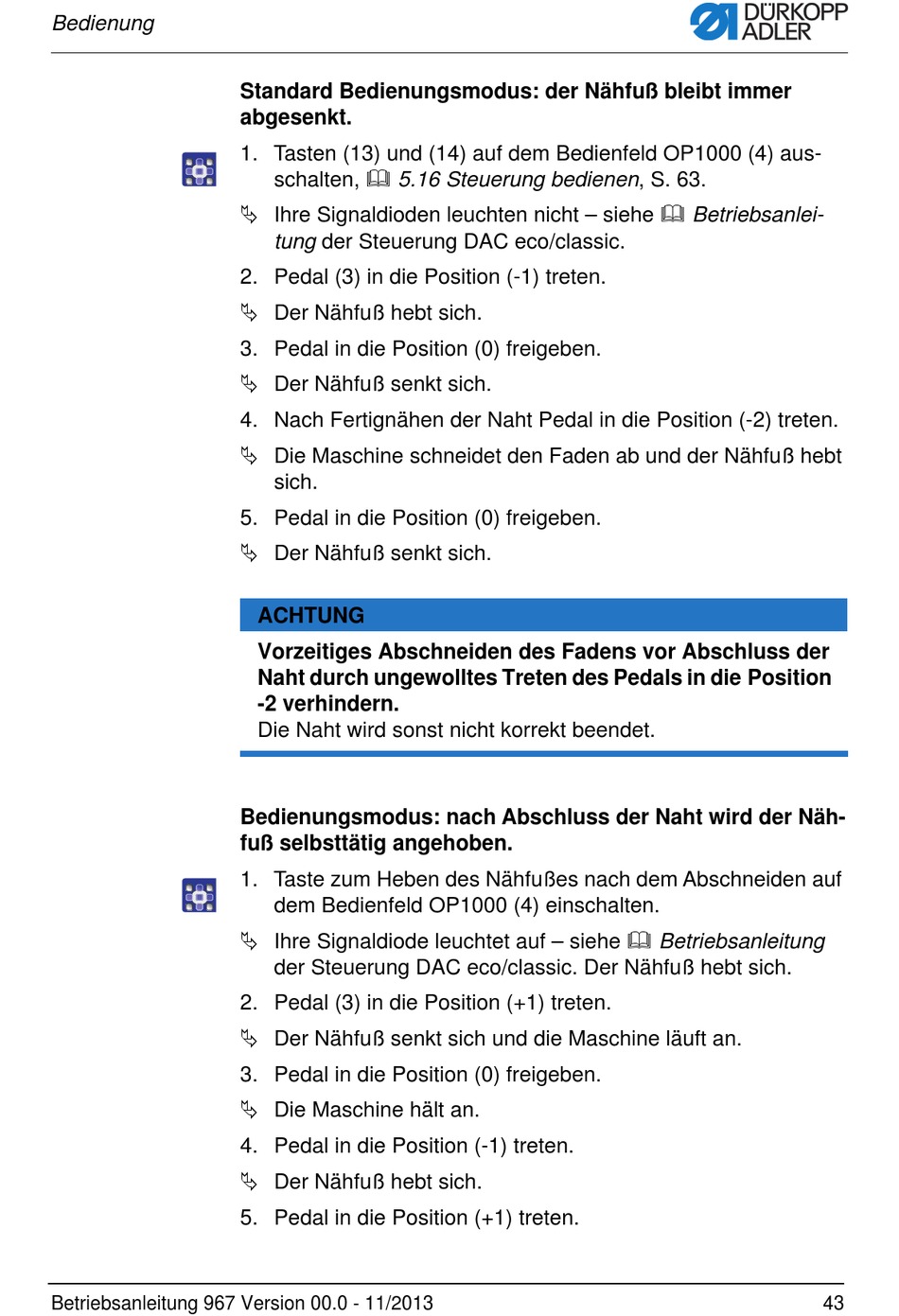

Bedienung
Betriebsanleitung 967 Version 00.0 - 11/2013
Standard Bedienungsmodus: der Nähfuß bleibt immer
abgesenkt.
1. Tasten (13) und (14) auf dem Bedienfeld OP1000 (4) aus-
schalten,  5.16 Steuerung bedienen, S. 63.
 Ihre Signaldioden leuchten nicht – siehe  Betriebsanlei-
tung der Steuerung DAC eco/classic.
2. Pedal (3) in die Position (-1) treten.
 Der Nähfuß hebt sich.
3. Pedal in die Position (0) freigeben.
 Der Nähfuß senkt sich.
4. Nach Fertignähen der Naht Pedal in die Position (-2) treten.
 Die Maschine schneidet den Faden ab und der Nähfuß hebt
sich.
5. Pedal in die Position (0) freigeben.
 Der Nähfuß senkt sich.
ACHTUNG
Vorzeitiges Abschneiden des Fadens vor Abschluss der
Naht durch ungewolltes Treten des Pedals in die Position
-2 verhindern.
Die Naht wird sonst nicht korrekt beendet.
Bedienungsmodus: nach Abschluss der Naht wird der Näh-
fuß selbsttätig angehoben.
1. Taste zum Heben des Nähfußes nach dem Abschneiden auf
dem Bedienfeld OP1000 (4) einschalten.
 Ihre Signaldiode leuchtet auf – siehe  Betriebsanleitung
der Steuerung DAC eco/classic. Der Nähfuß hebt sich.
2. Pedal (3) in die Position (+1) treten.
 Der Nähfuß senkt sich und die Maschine läuft an.
3. Pedal in die Position (0) freigeben.
 Die Maschine hält an.
4. Pedal in die Position (-1) treten.
 Der Nähfuß hebt sich.
5. Pedal in die Position (+1) treten.
43
