78
7.4 Montage der Komponenten an der Unter-
seite der Tischplatte
Die Tischplatte gehört zum optionalen Lieferumfang.
Falls Sie die Tischplatte selbst erstellen wollen, finden Sie die
Zeichnungen im Anhang, Zeichnungen für die Erstellung der
Tischplatte, S. 95.

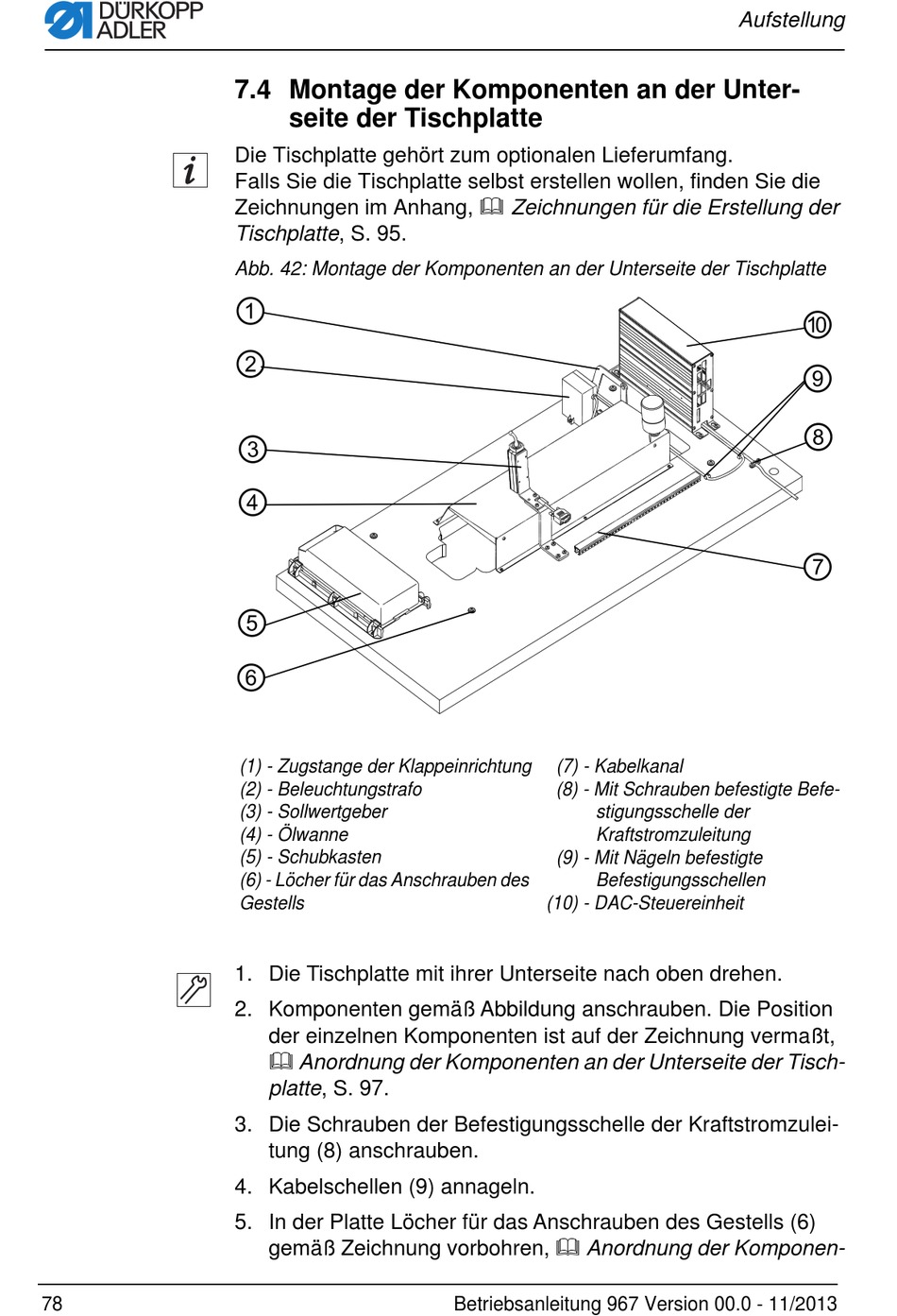

Abb. 42: Montage der Komponenten an der Unterseite der Tischplatte
(1) - Zugstange der Klappeinrichtung
(2) - Beleuchtungstrafo
(3) - Sollwertgeber
(4) - Ölwanne
(5) - Schubkasten
(6) - Löcher für das Anschrauben des
Gestells
1. Die Tischplatte mit ihrer Unterseite nach oben drehen.
2. Komponenten gemäß Abbildung anschrauben. Die Position
der einzelnen Komponenten ist auf der Zeichnung vermaßt,
Anordnung der Komponenten an der Unterseite der Tisch-
platte, S. 97.
3. Die Schrauben der Befestigungsschelle der Kraftstromzulei-
tung (8) anschrauben.
4. Kabelschellen (9) annageln.
5. In der Platte Löcher für das Anschrauben des Gestells (6)
gemäß Zeichnung vorbohren, Anordnung der Komponen-
(7) - Kabelkanal
(8) - Mit Schrauben befestigte Befe-
stigungsschelle der
Kraftstromzuleitung
(9) - Mit Nägeln befestigte
Befestigungsschellen
(10) - DAC-Steuereinheit
Betriebsanleitung 967 Version 00.0 - 11/2013
