Aufstellung
Betriebsanleitung 171/173 - 02.0 - 09/2019
7.7

Maschinenoberteil einsetzen

WARNUNG
Verletzungsgefahr!
Das Maschinenoberteil ist schwer und kann bei
unvorsichtiger Handhabung zu schwerem
Quetschen führen.
Die Hände NIE zwischen das Maschinenoberteil
und die Tischplatte halten.

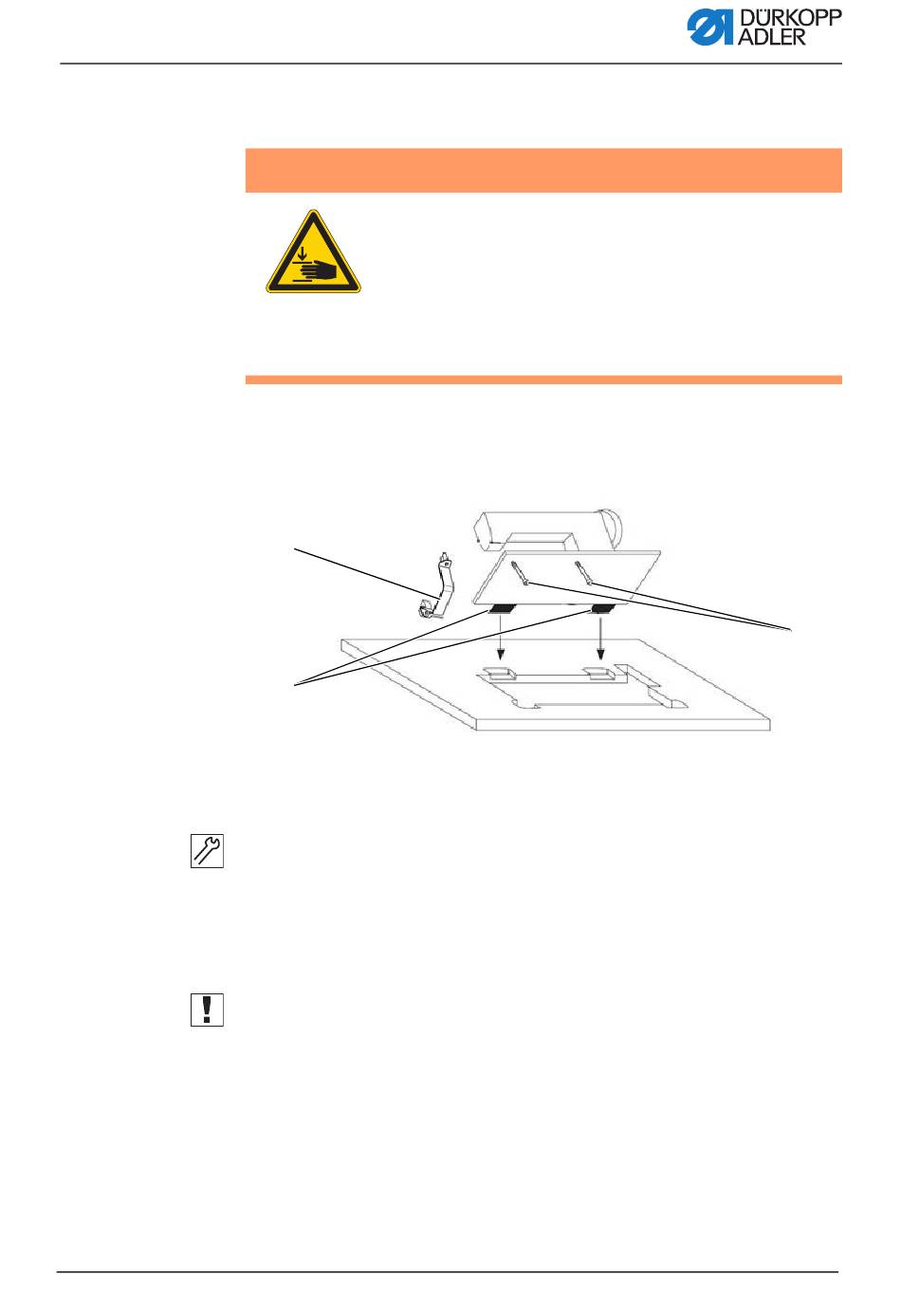

Abb. 44: Maschinenoberteil einsetzen
①
②
(1) - Schutzbügel
(2) - Scharnieroberteile
So setzen Sie das Maschinenoberteil ein:
1. Maschinenoberteil im 45°-Winkel von oben mit den
Scharnieroberteilen (2) in die Gummi-Einlagen einsetzen.
2. Maschinenoberteil umlegen.
Wichtig
Schutzbügel (1) und Schrauben (3) entfernen.
3. Maschinenoberteil aufrichten.
(3) - Schrauben
③
79
