Bedienung
Betriebsanleitung 967 Version 00.0 - 11/2013
5.10 Nähfuß mit Handhebel anheben
VORSICHT
Quetschgefahr beim Senken des Nähfußes!
Halten Sie Ihre Hände nicht unter den Nähfuß,
wenn die Hochstellung durch Pedal oder Hebel auf-
gehoben wird.
Das manuelle Anheben des Nähfußes wird beim Einstellen der
Maschine oder im Notfall zum Herausnehmen des Materials unter
dem Nähfuß angewendet, wenn die Druckluftzufuhr von der
Maschine getrennt ist.

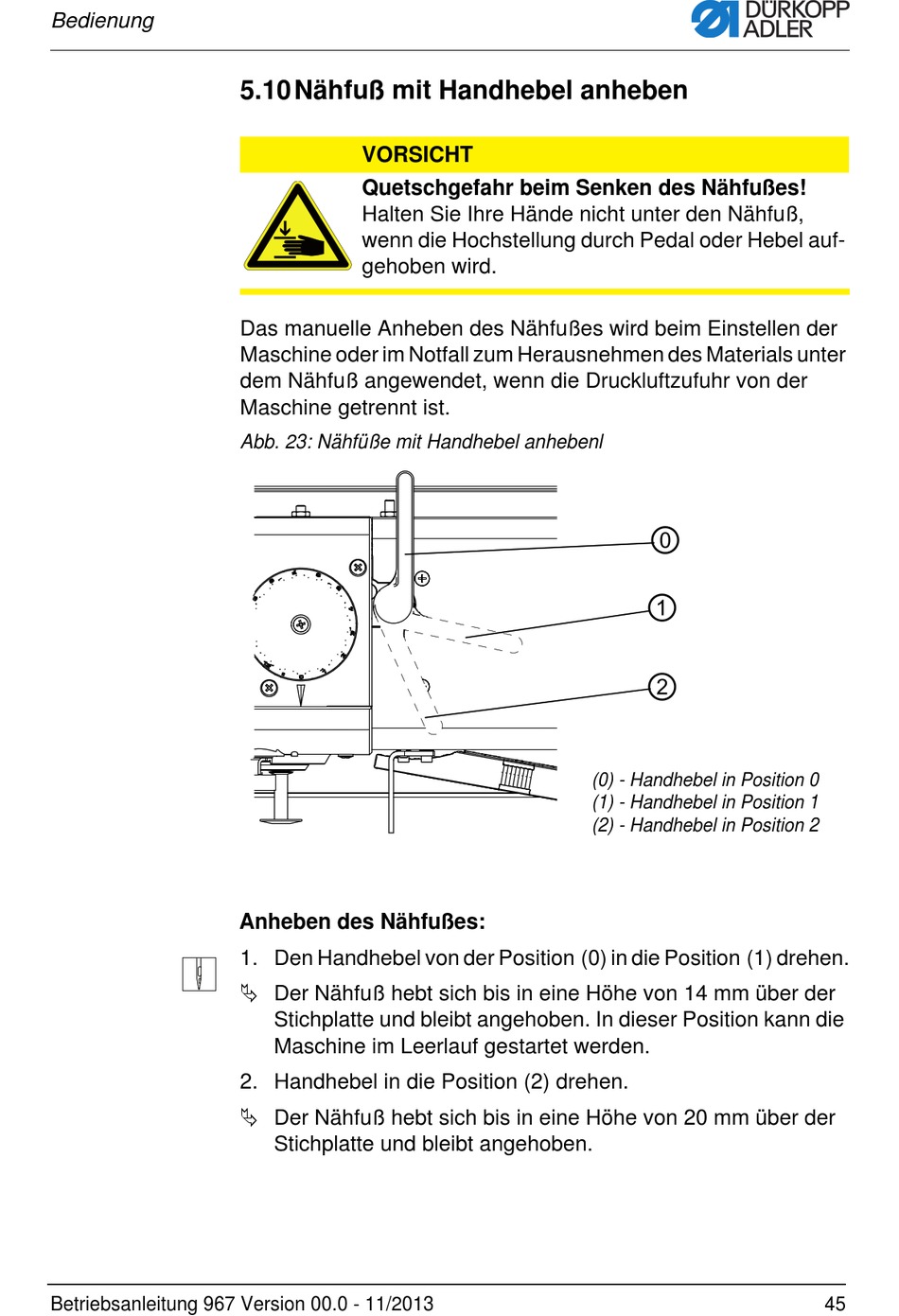

Abb. 23: Nähfüße mit Handhebel anhebenl
Anheben des Nähfußes:
1. Den Handhebel von der Position (0) in die Position (1) drehen.
Der Nähfuß hebt sich bis in eine Höhe von 14 mm über der
Stichplatte und bleibt angehoben. In dieser Position kann die
Maschine im Leerlauf gestartet werden.
2. Handhebel in die Position (2) drehen.
Der Nähfuß hebt sich bis in eine Höhe von 20 mm über der
Stichplatte und bleibt angehoben.
(0) - Handhebel in Position 0
(1) - Handhebel in Position 1
(2) - Handhebel in Position 2
45
