7.10 Pneumatisches System anschließen
7.10.1 Wartungseinheit montieren
Hierfür ist das Pneumatik-Anschlusspaket erhältlich, Zusatz-
ausstattungen, S. 9. Es umfasst:
•
Systemanschluss-Schlauch
(Länge 5 m, Durchmesser 9 mm)
•
Schlauchtüllen und Schlauchbinder
•
Kupplungsdose und Kupplungsstecker
Richtige Einstellung
Der Druck im Netz des pneumatischen Systems beträgt
8 – 10 bar.
ACHTUNG
Maschinenschäden durch falschen Druck möglich.
Falscher Druck kann Schäden an der Maschine hervorrufen.
Stellen Sie sicher, dass der Netzdruck auf 8 – 10 bar einge-
stellt ist, bevor Sie die Pneumatik montieren.

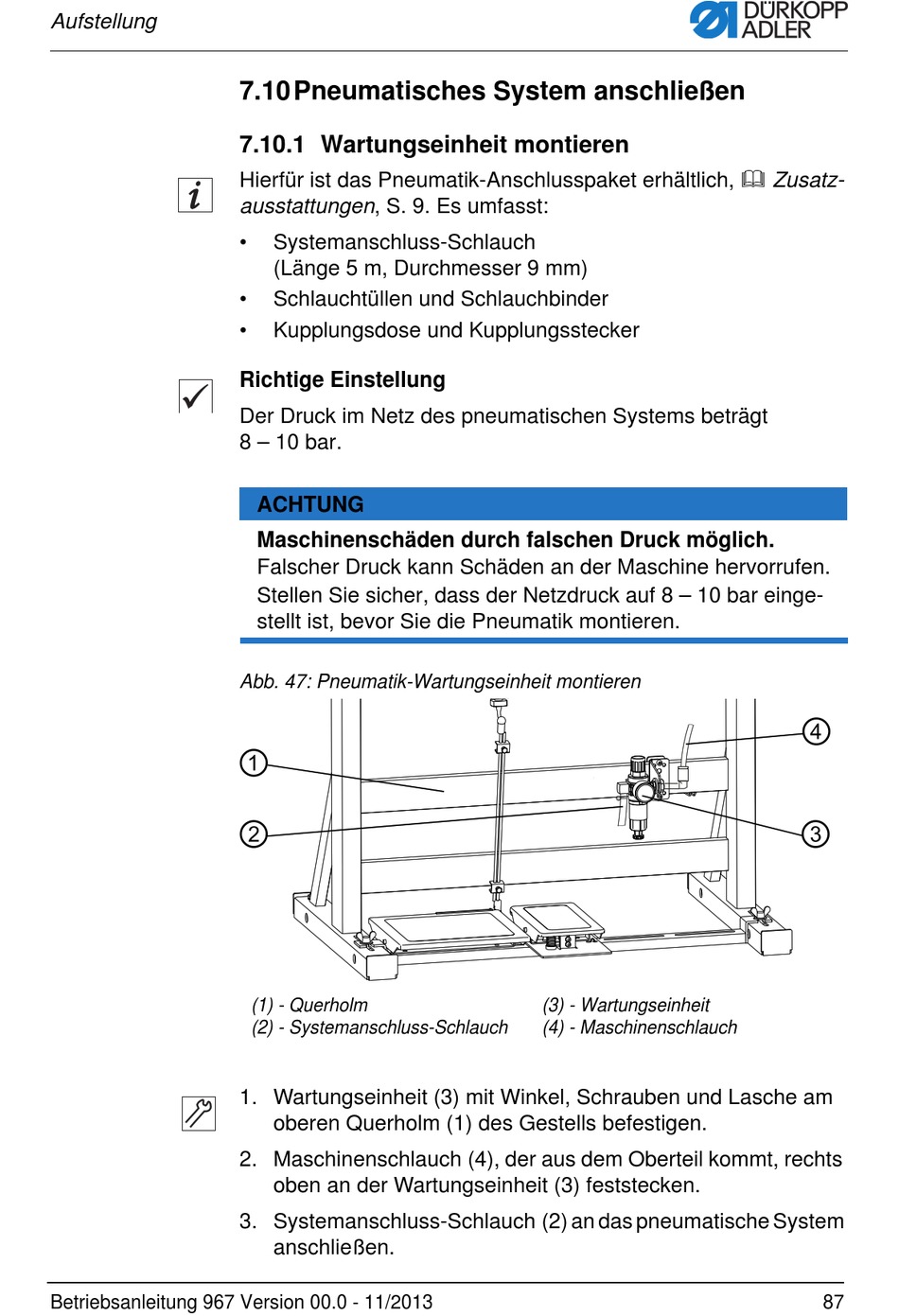

Abb. 47: Pneumatik-Wartungseinheit montieren
(1) - Querholm
(2) - Systemanschluss-Schlauch
1. Wartungseinheit (3) mit Winkel, Schrauben und Lasche am
oberen Querholm (1) des Gestells befestigen.
2. Maschinenschlauch (4), der aus dem Oberteil kommt, rechts
oben an der Wartungseinheit (3) feststecken.
3. Systemanschluss-Schlauch (2) an das pneumatische System
anschließen.
(3) - Wartungseinheit
(4) - Maschinenschlauch
