7.10.2 Betriebsdruck einstellen
Richtige Einstellung
Der Betriebsdruck des pneumatischen Systems beträgt 6 bar.
ACHTUNG
Maschinenschaden durch falschen Druck möglich.
Falscher Druck kann Schäden an der Maschine hervorrufen.
Stellen Sie sicher, dass der Betriebsdruck korrekt eingestellt
ist, bevor Sie die Maschine in Betrieb nehmen.

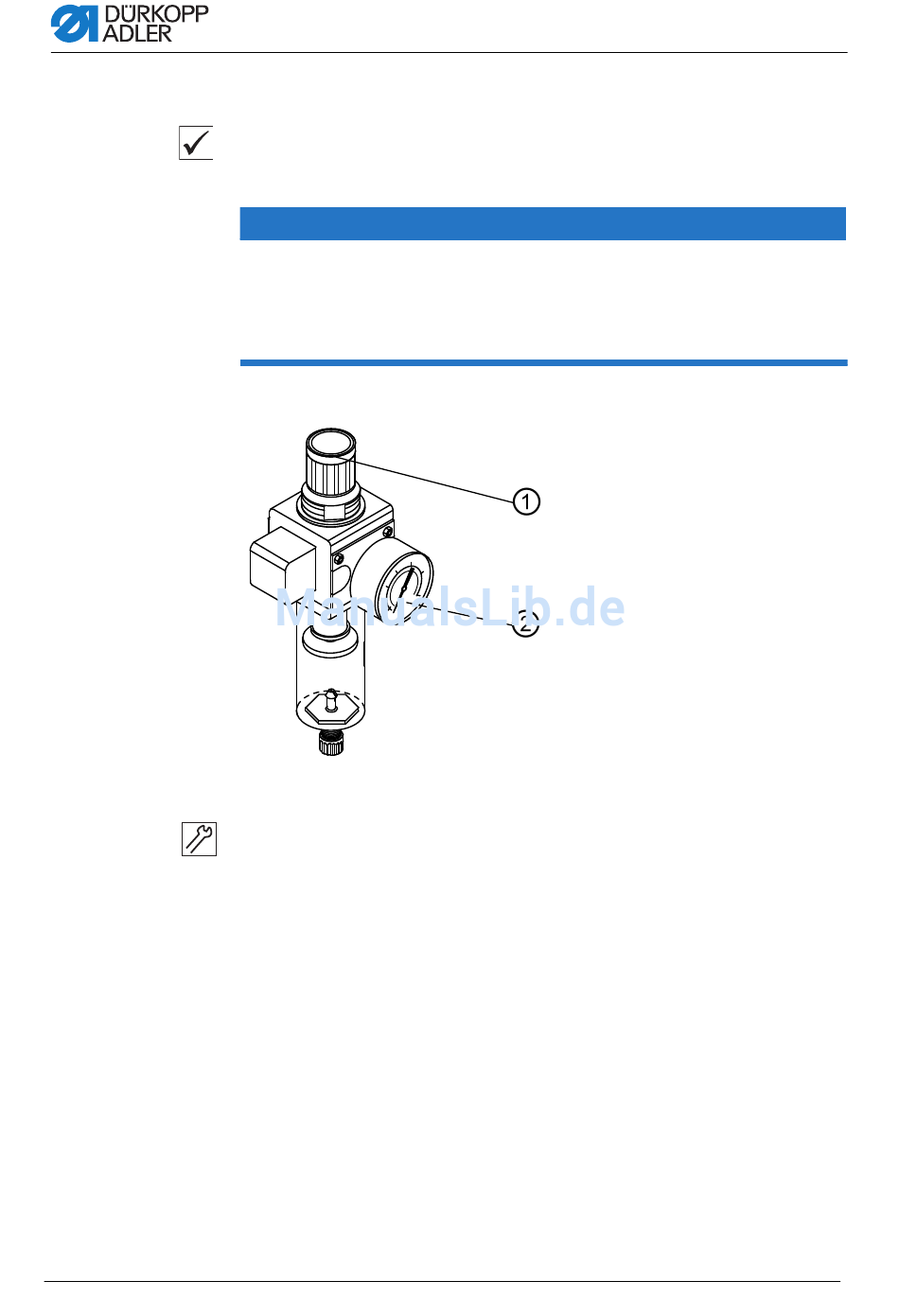

Abb. 48: Einstellung des Betriebsdrucks
4
2
0
1. Drehgriff (1) hochziehen.
2. Betriebsdruck so einstellen, dass die Druckanzeige (2) 6 bar
anzeigt:
• Druck erhöhen: Drehgriff (1) im Uhrzeigersinn drehen.
• Druck verringern: Drehgriff (1) gegen den Uhrzeigersinn
drehen.
3. Drehgriff (1) herunterdrücken.
6
8
10
(1) - Drehgriff
(2) - Druckanzeige
