80
7.6 Gestellhöhe und Pedalposition einstellen
WARNUNG
Gefahr von Berufskrankheiten (Schädigung des
Bewegungsapparats) der Bedienpersonen bei
Nichteinhaltung der ergonomischen Anforde-
rungen.
Passen Sie die Gestellhöhe an die Größe der Per-
son an, die die Maschine bedienen wird.
Bringen Sie das Pedal so an, dass sich die Pedal-
mitte mit einer Abweichung von max. 15 mm in der
Achse der Nadel befindet.
Die Gestellhöhe kann im Bereich von 770 bis 910 mm stufenlos
eingestellt werden.

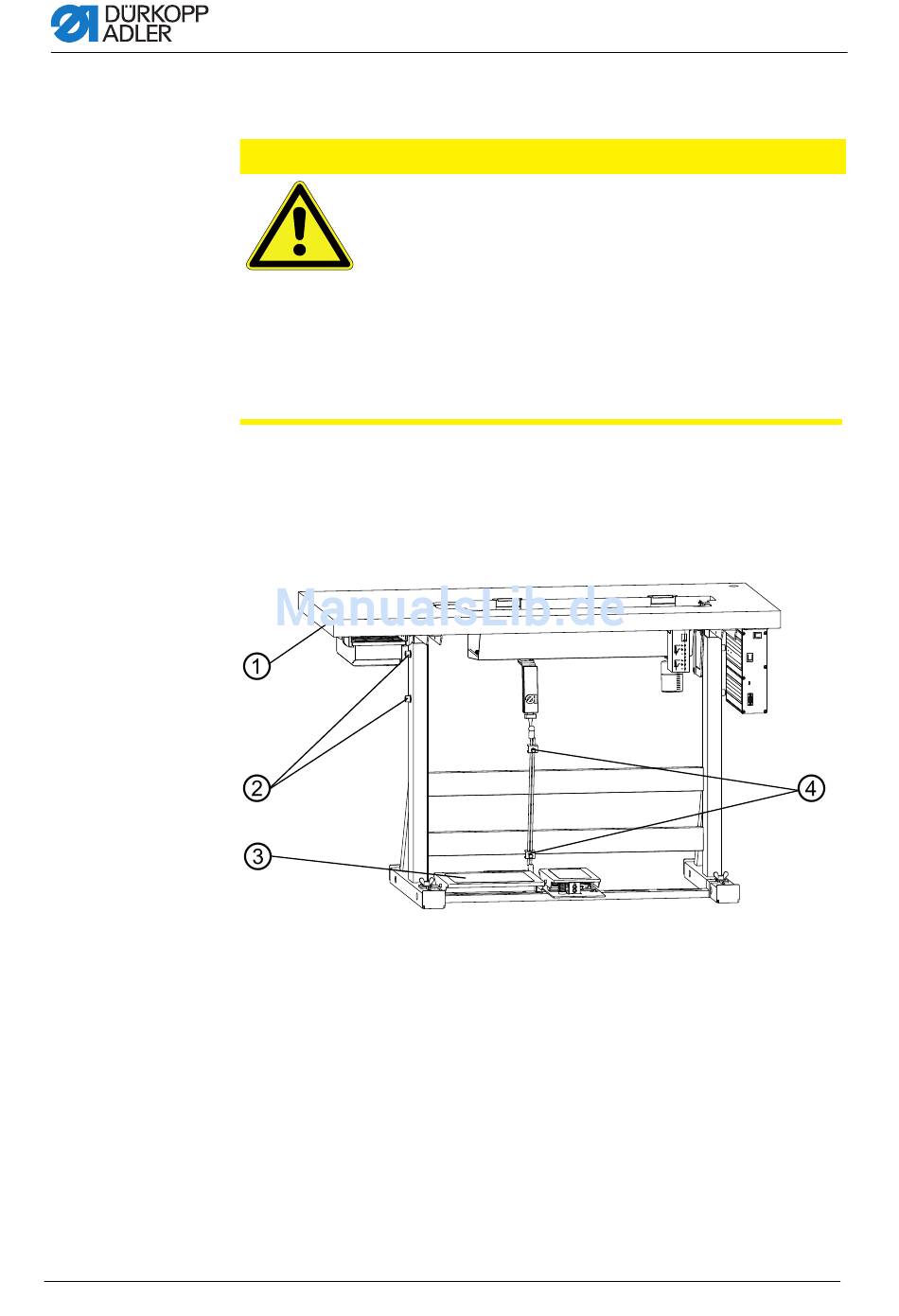

Abb. 44: Einstellung der Gestellhöhe und der Pedalposition
(1) - Tischplatte
(2) - Stellschrauben für die Höhe des
Gestells
(3) - Pedal
(4) - Kupplungen der Zugstange des
Pedals
Betriebsanleitung 967 Version 00.0 - 11/2013
Aufstellung
