Maschinenoberteil einsetzen

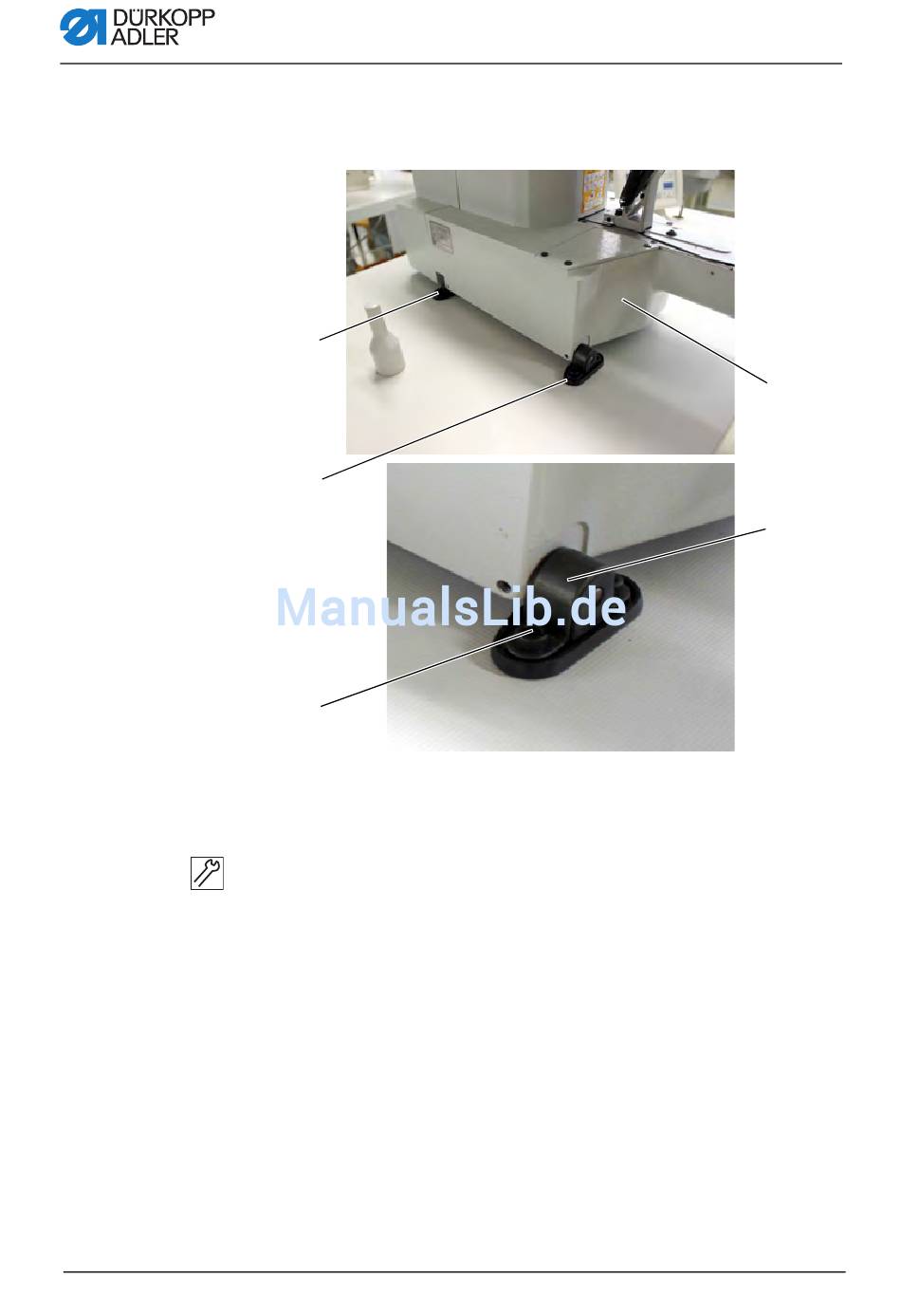

Abb. 27: Maschinenoberteil einsetzen
①
②
④
(1) - Halter
(2) - Halter
(3) - Maschine
So setzen Sie das Maschinenoberteil ein:
1. Maschine (3) auf die Tischplatte setzen.
2. Maschine (3) links und rechts mit den Haltern (1) und (2) befe-
stigen. Dazu die beiden Halter mit den Schrauben (4), dem
Bügel (5) und Muttern festschrauben.
(4) - Schraube
(5) - Bügel
