7.8 Garnständer montieren

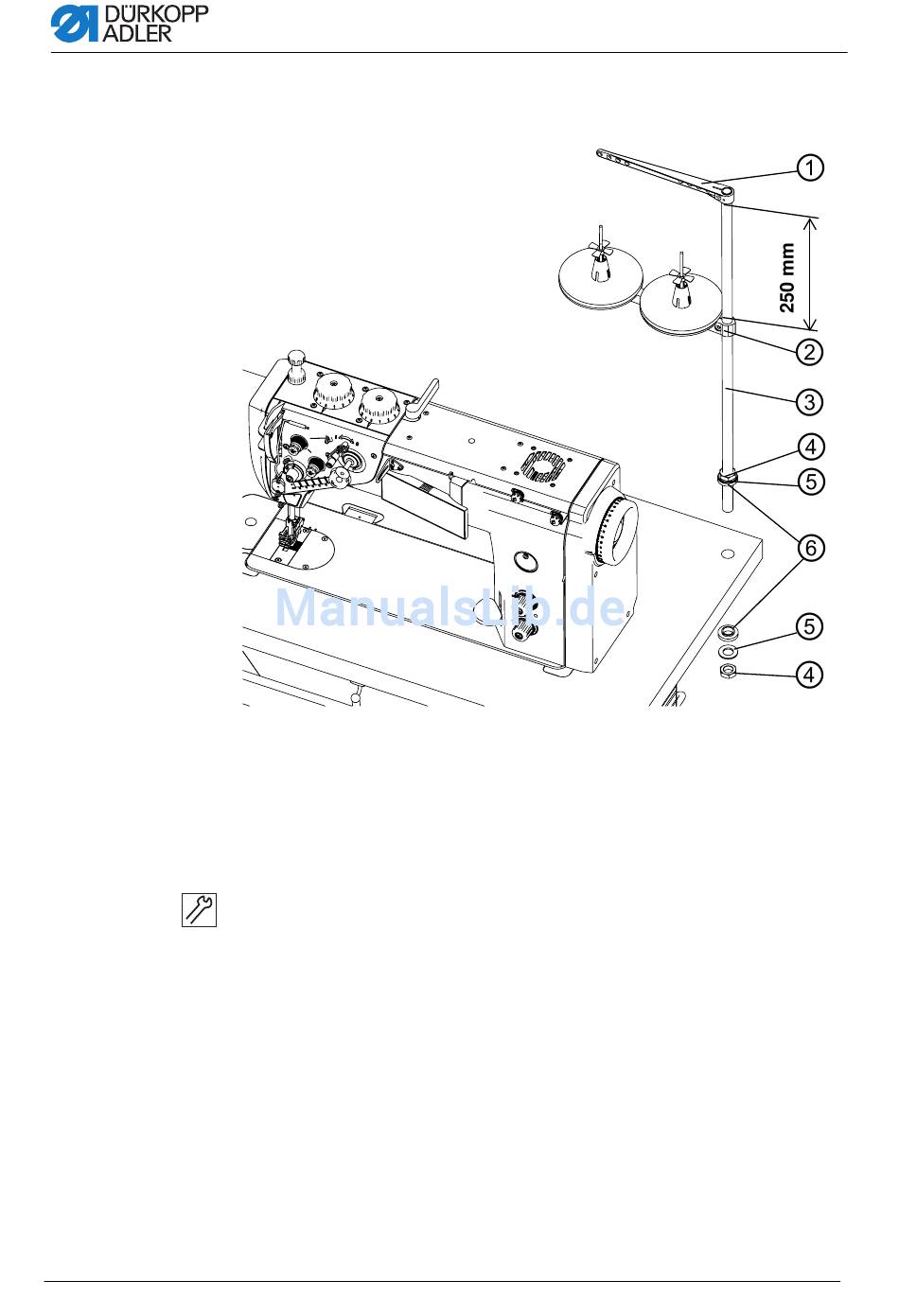

Abb. 46: Montage des Garnständers
(1) - Fadenführung
(2) - Spulenträger
(3) - Rohr
1. Rohr (3) mit Spulenträger (2) und Fadenführung (1) laut Abbil-
dung montieren.
2. Garnständer mit Hilfe der Muttern (4), Unterlegscheiben (5)
und Gummieinlagen (6) laut Abbildung an die Tischplatte
schrauben.
3. Spulenträger und Fadenführung laut Abbildung parallel zur
Längsachse der Maschine ausrichten.
(4) - Mutter
(5) - Unterlegscheibe
(6) - Gummieinlage
