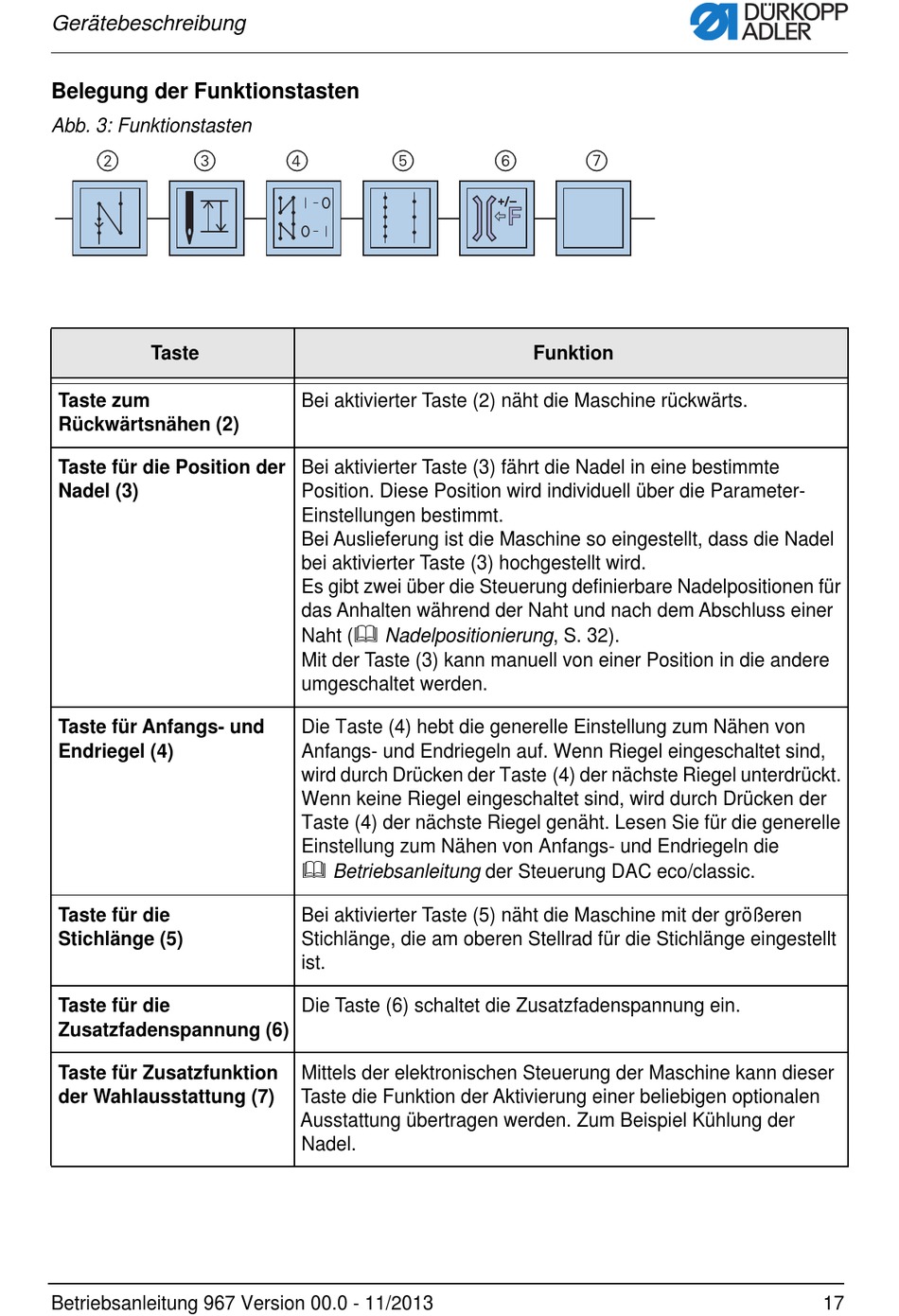

Gerätebeschreibung
Belegung der Funktionstasten
Abb. 3: Funktionstasten
Taste
Taste zum
Rückwärtsnähen (2)
Taste für die Position der
Nadel (3)
Taste für Anfangs- und
Endriegel (4)
Taste für die
Stichlänge (5)
Taste für die
Zusatzfadenspannung (6)
Taste für Zusatzfunktion
der Wahlausstattung (7)
Betriebsanleitung 967 Version 00.0 - 11/2013
Bei aktivierter Taste (2) näht die Maschine rückwärts.
Bei aktivierter Taste (3) fährt die Nadel in eine bestimmte
Position. Diese Position wird individuell über die Parameter-
Einstellungen bestimmt.
Bei Auslieferung ist die Maschine so eingestellt, dass die Nadel
bei aktivierter Taste (3) hochgestellt wird.
Es gibt zwei über die Steuerung definierbare Nadelpositionen für
das Anhalten während der Naht und nach dem Abschluss einer
Naht (
Nadelpositionierung, S. 32).
Mit der Taste (3) kann manuell von einer Position in die andere
umgeschaltet werden.
Die Taste (4) hebt die generelle Einstellung zum Nähen von
Anfangs- und Endriegeln auf. Wenn Riegel eingeschaltet sind,
wird durch Drücken der Taste (4) der nächste Riegel unterdrückt.
Wenn keine Riegel eingeschaltet sind, wird durch Drücken der
Taste (4) der nächste Riegel genäht. Lesen Sie für die generelle
Einstellung zum Nähen von Anfangs- und Endriegeln die
Betriebsanleitung der Steuerung DAC eco/classic.
Bei aktivierter Taste (5) näht die Maschine mit der größeren
Stichlänge, die am oberen Stellrad für die Stichlänge eingestellt
ist.
Die Taste (6) schaltet die Zusatzfadenspannung ein.
Mittels der elektronischen Steuerung der Maschine kann dieser
Taste die Funktion der Aktivierung einer beliebigen optionalen
Ausstattung übertragen werden. Zum Beispiel Kühlung der
Nadel.
Funktion
17
