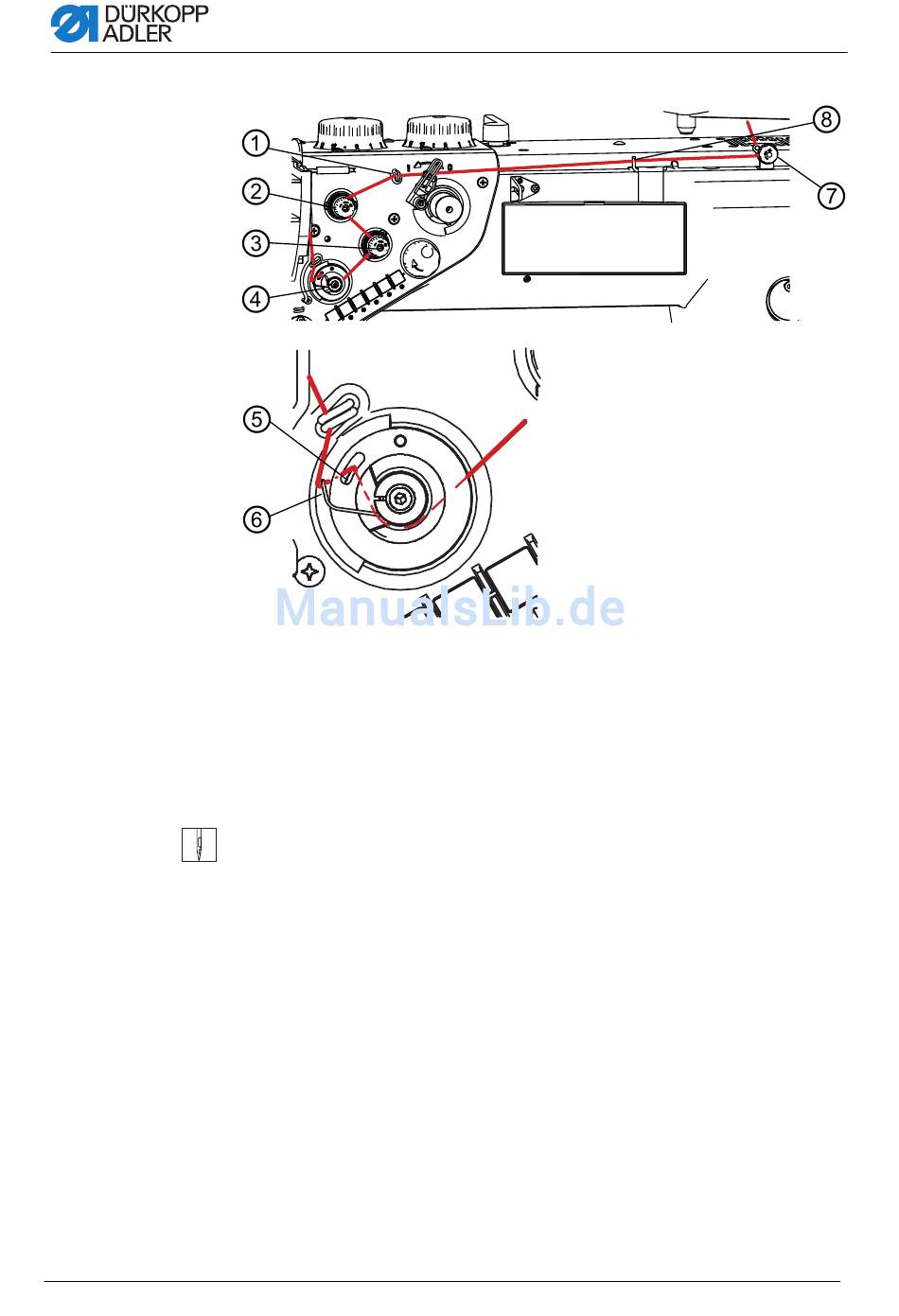

Abb. 8: Einfädeln – Teil 1
(1) - Fadenführung
(2) - Zusatzspannungs-Element
(3) - Hauptspannungs-Element
(4) - Ausgleichsfeder
4. Faden in das Vorspannungs-Element (7) einfädeln.
5. Faden durch die Führungen (8) und (1) durchfädeln.
6. Faden durch Drehung gegen den Uhrzeigersinn in das Zusatz-
spannungs-Element (2) einfädeln.
7. Faden durch Drehung mit dem Uhrzeigersinn in das Haupt-
spannungs-Element (3) einfädeln.
8. Faden in die Fadenführung (5) einfädeln: Faden im Uhrzeiger-
sinn drehen und um die Achse der Ausgleichsfeder (4) her-
umziehen, bis sich der Arm der Ausgleichsfeder (6) dreht und
der Faden hinter die Fadenführung (5) springt.
(5) - Fadenführung
(6) - Arm der Ausgleichsfeder
(7) - Vorspannungs-Element
(8) - Fadenführung
