Aufstellung
7
6
Betriebsanleitung H868 Version 00.0 - 07/2013
Standard-Ausstattung:
Maschinen-Oberteil (2), Ölwanne (3), Garnständer mit Abwickel-
arm (1), Steuerung (4), Bedienfeld für die Steuerung (11),
Kniehebel (6)
Optionale Zusatzausstattung:
Tischplatte (10), Schubkasten (9), Gestell (8), Pedal (7),
Pneumatik (5), Nähleuchte (ohne Abbildung)
6.2 Transportsicherungen entfernen
Vor dem Aufstellen müssen alle Transportsicherungen entfernt
werden.
1. Sicherungsbänder und Holzleisten am Maschinen-Oberteil,
Tisch und Gestell entfernen.
2. Stützkeile zwischen Maschinenarm und Stichplatte entfernen.
6.3 Gestellteile montieren

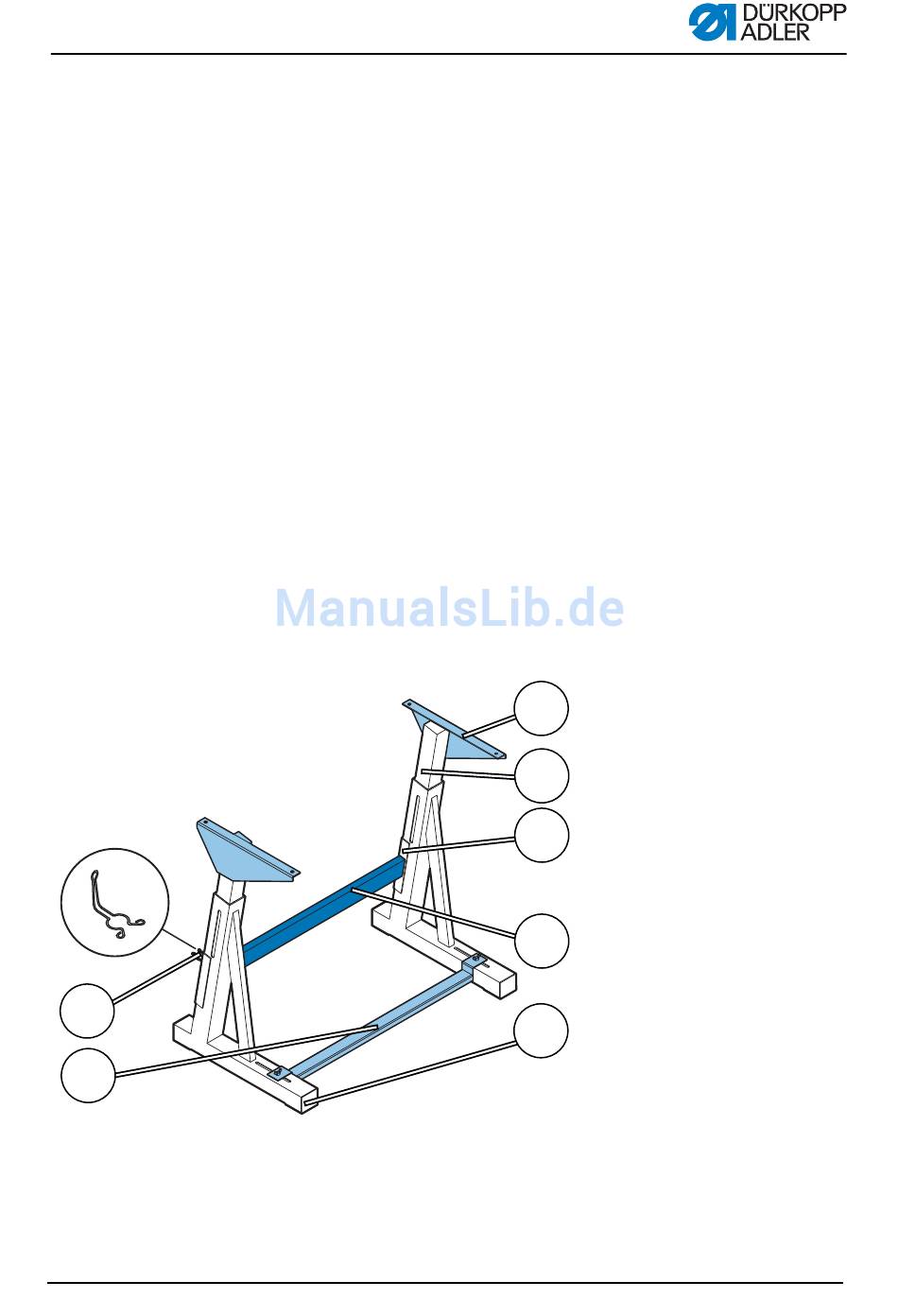

Abb. 31: Gestellteile montieren
1. Querholme (4) an die Gestellholme (3) schrauben.
2. Ölkannen-Halter (7) hinten an den oberen Querholm (4)
schrauben.
1
(1) - Kopfteile der Innenholme
(2) - Innenholme
2
(3) - Gestellholme
(4) - Querholme
(5) - Fußstreben des Gestells
3
(6) - Querstrebe
(7) - Halter für die Ölkanne
4
5
49
