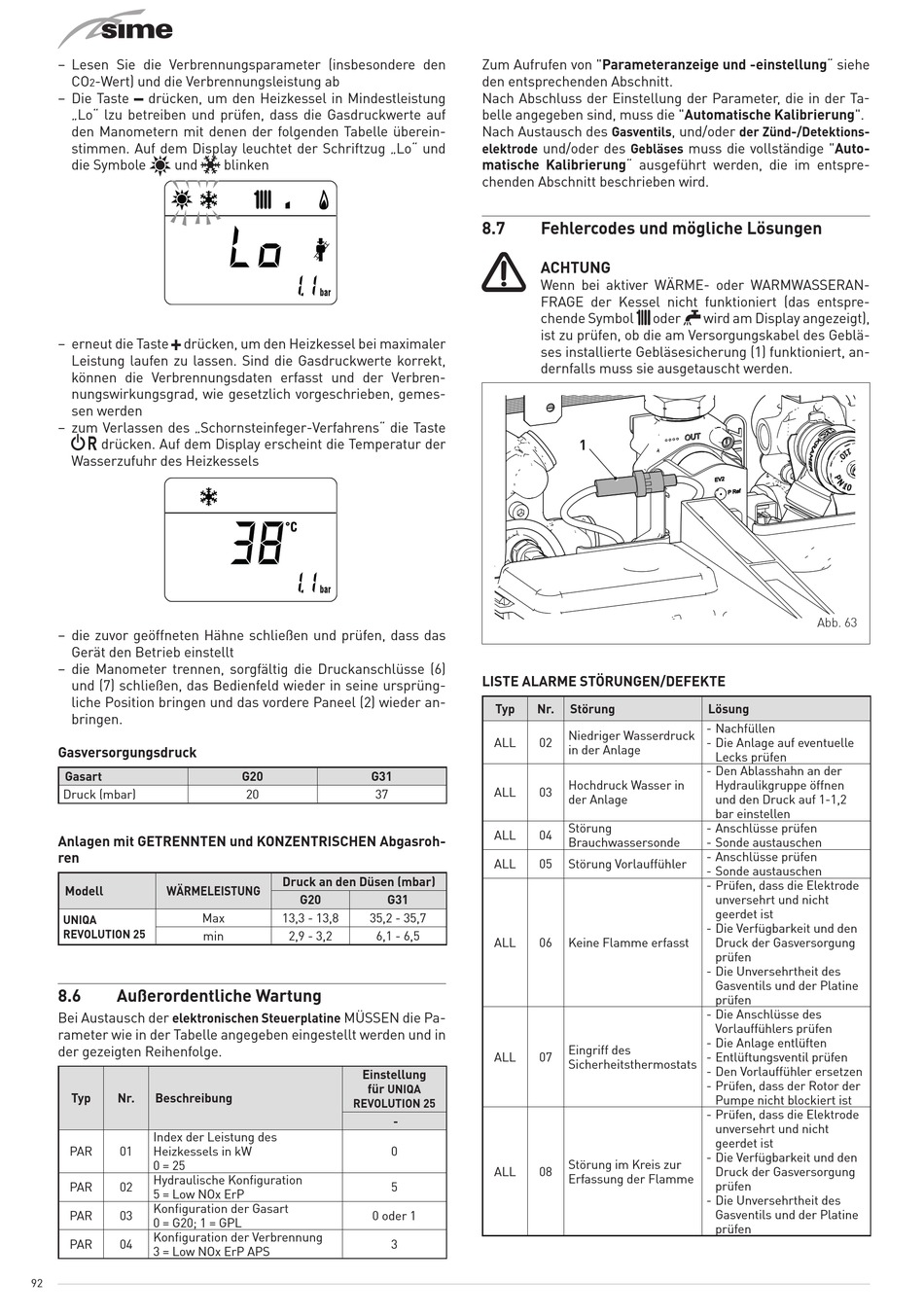

– Lesen Sie die Verbrennungsparameter (insbesondere den
CO -Wert) und die Verbrennungsleistung ab
2
– Die Taste < drücken, um den Heizkessel in Mindestleistung
„Lo" lzu betreiben und prüfen, dass die Gasdruckwerte auf
den Manometern mit denen der folgenden Tabelle überein-
stimmen. Auf dem Display leuchtet der Schriftzug „Lo" und
die Symbole l und n
– erneut die Taste > drücken, um den Heizkessel bei maximaler
Leistung laufen zu lassen. Sind die Gasdruckwerte korrekt,
können die Verbrennungsdaten erfasst und der Verbren-
nungswirkungsgrad, wie gesetzlich vorgeschrieben, gemes-
sen werden
– zum Verlassen des „Schornsteinfeger-Verfahrens" die Taste
y drücken. Auf dem Display erscheint die Temperatur der
Wasserzufuhr des Heizkessels
– die zuvor geöffneten Hähne schließen und prüfen, dass das
Gerät den Betrieb einstellt
– die Manometer trennen, sorgfältig die Druckanschlüsse (6)
und (7) schließen, das Bedienfeld wieder in seine ursprüng-
liche Position bringen und das vordere Paneel (2) wieder an-
bringen.
Gasversorgungsdruck
Gasart
Druck (mbar)
Anlagen mit GETRENNTEN und KONZENTRISCHEN Abgasroh-
ren
Modell WÄRMELEISTUNG
Max
UNIQA
REVOLUTION 25
min
8.6 Außerordentliche Wartung
Bei Austausch der elektronischen Steuerplatine MÜSSEN die Pa-
rameter wie in der Tabelle angegeben eingestellt werden und in
der gezeigten Reihenfolge.
Typ Nr. Beschreibung
Index der Leistung des
PAR 01 Heizkessels in kW
0 = 25
Hydraulische Konfiguration
PAR 02
5 = Low NOx ErP
Konfiguration der Gasart
PAR 03
0 = G20; 1 = GPL
Konfiguration der Verbrennung
PAR 04
3 = Low NOx ErP APS
92
blinken
G20 G31
20 37
Druck an den Düsen (mbar)
G20 G31
13,3 - 13,8 35,2 - 35,7
2,9 - 3,2 6,1 - 6,5
Einstellung
für
UNIQA
REVOLUTION 25
-
0
5
0 oder 1
3
Zum Aufrufen von "Parameteranzeige und -einstellung" siehe
den entsprechenden Abschnitt.
Nach Abschluss der Einstellung der Parameter, die in der Ta-
belle angegeben sind, muss die "Automatische Kalibrierung".
Nach Austausch des Gasventils , und/oder der Zünd-/Detektions-
und/oder des Gebläses muss die vollständige "Auto-
elektrode
matische Kalibrierung" ausgeführt werden, die im entspre-
chenden Abschnitt beschrieben wird.
8.7 Fehlercodes und mögliche Lösungen
a
ACHTUNG
Wenn bei aktiver WÄRME- oder WARMWASSERAN-
FRAGE der Kessel nicht funktioniert (das entspre-
chende Symbol t oder
ist zu prüfen, ob die am Versorgungskabel des Geblä-
ses installierte Gebläsesicherung (1) funktioniert, an-
dernfalls muss sie ausgetauscht werden.
1
LISTE ALARME STÖRUNGEN/DEFEKTE
Typ Nr. Störung
Niedriger Wasserdruck
ALL 02
in der Anlage
Hochdruck Wasser in
ALL 03
der Anlage
Störung
ALL 04
Brauchwassersonde
ALL 05 Störung Vorlauffühler
ALL 06 Keine Flamme erfasst
Eingriff des
ALL 07
Sicherheitsthermostats
Störung im Kreis zur
ALL 08
Erfassung der Flamme
r wird am Display angezeigt),
Abb. 63
Lösung
- Nachfüllen
- Die Anlage auf eventuelle
Lecks prüfen
- Den Ablasshahn an der
Hydraulikgruppe öffnen
und den Druck auf 1-1,2
bar einstellen
- Anschlüsse prüfen
- Sonde austauschen
- Anschlüsse prüfen
- Sonde austauschen
- Prüfen, dass die Elektrode
unversehrt und nicht
geerdet ist
- Die Verfügbarkeit und den
Druck der Gasversorgung
prüfen
- Die Unversehrtheit des
Gasventils und der Platine
prüfen
- Die Anschlüsse des
Vorlauffühlers prüfen
- Die Anlage entlüften
- Entlüftungsventil prüfen
- Den Vorlauffühler ersetzen
- Prüfen, dass der Rotor der
Pumpe nicht blockiert ist
- Prüfen, dass die Elektrode
unversehrt und nicht
geerdet ist
- Die Verfügbarkeit und den
Druck der Gasversorgung
prüfen
- Die Unversehrtheit des
Gasventils und der Platine
prüfen
