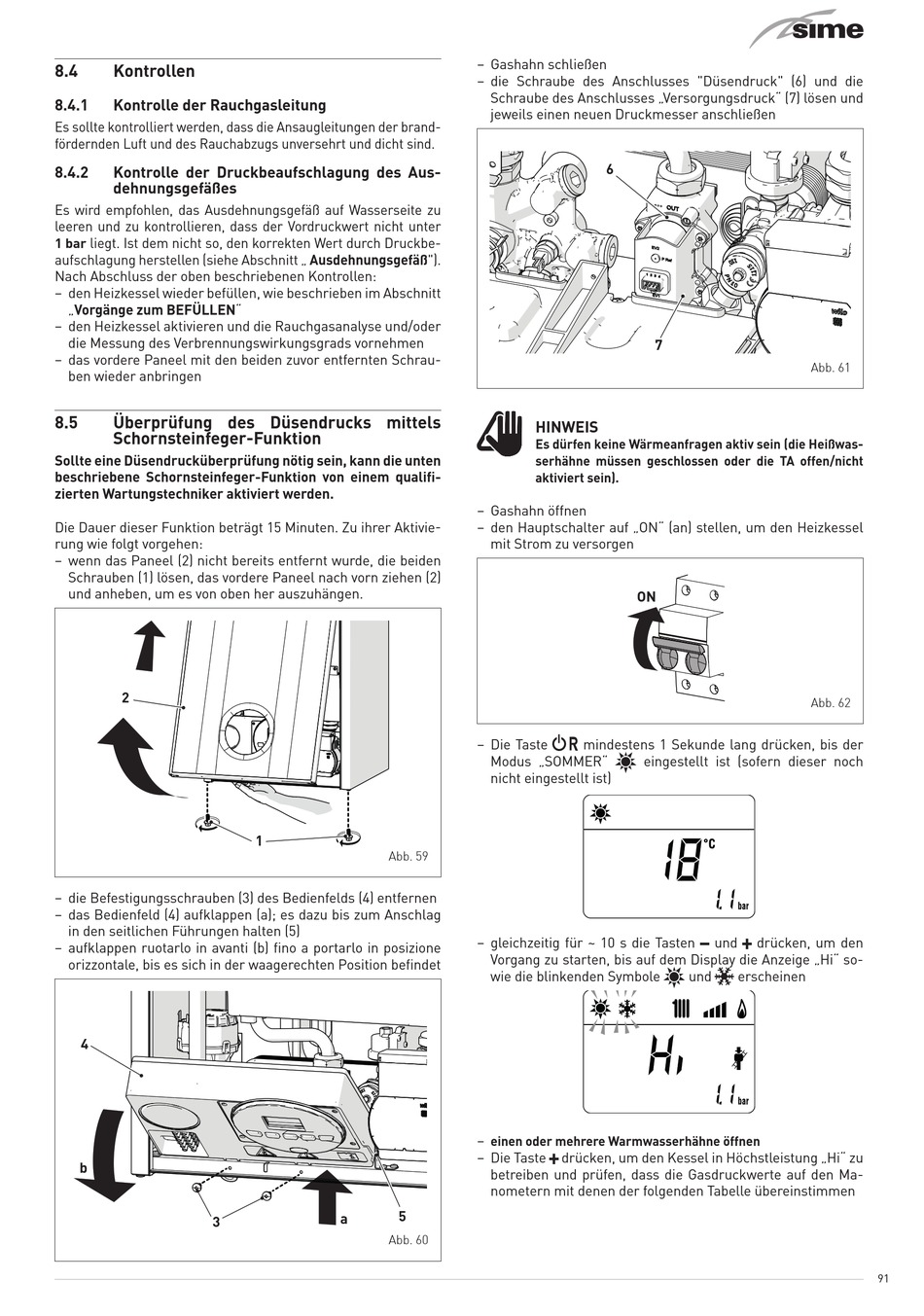

8.4

Kontrollen

8.4.1

Kontrolle der Rauchgasleitung

Es sollte kontrolliert werden, dass die Ansaugleitungen der brand-
fördernden Luft und des Rauchabzugs unversehrt und dicht sind.
8.4.2 Kontrolle der Druckbeaufschlagung des Aus-
dehnungsgefäßes
Es wird empfohlen, das Ausdehnungsgefäß auf Wasserseite zu
leeren und zu kontrollieren, dass der Vordruckwert nicht unter
liegt. Ist dem nicht so, den korrekten Wert durch Druckbe-
1 bar
aufschlagung herstellen (siehe Abschnitt „ Ausdehnungsgefäß").
Nach Abschluss der oben beschriebenen Kontrollen:
– den Heizkessel wieder befüllen, wie beschrieben im Abschnitt
„Vorgänge zum BEFÜLLEN"
– den Heizkessel aktivieren und die Rauchgasanalyse und/oder
die Messung des Verbrennungswirkungsgrads vornehmen
– das vordere Paneel mit den beiden zuvor entfernten Schrau-
ben wieder anbringen
8.5 Überprüfung des Düsendrucks mittels
Schornsteinfeger-Funktion
Sollte eine Düsendrucküberprüfung nötig sein, kann die unten
beschriebene Schornsteinfeger-Funktion von einem qualifi-
zierten Wartungstechniker aktiviert werden.
Die Dauer dieser Funktion beträgt 15 Minuten. Zu ihrer Aktivie-
rung wie folgt vorgehen:
– wenn das Paneel (2) nicht bereits entfernt wurde, die beiden
Schrauben (1) lösen, das vordere Paneel nach vorn ziehen (2)
und anheben, um es von oben her auszuhängen.
2
– die Befestigungsschrauben (3) des Bedienfelds (4) entfernen
– das Bedienfeld (4) aufklappen (a); es dazu bis zum Anschlag
in den seitlichen Führungen halten (5)
– aufklappen ruotarlo in avanti (b) fino a portarlo in posizione
orizzontale, bis es sich in der waagerechten Position befindet
4
b
3
1
Abb. 59
5
a
Abb. 60
– Gashahn schließen
– die Schraube des Anschlusses "Düsendruck" (6) und die
Schraube des Anschlusses „Versorgungsdruck" (7) lösen und
jeweils einen neuen Druckmesser anschließen
6
m
HINWEIS
Es dürfen keine Wärmeanfragen aktiv sein (die Heißwas-
serhähne müssen geschlossen oder die TA offen/nicht
aktiviert sein).
– Gashahn öffnen
– den Hauptschalter auf „ON" (an) stellen, um den Heizkessel
mit Strom zu versorgen
ON
– Die Taste y mindestens 1 Sekunde lang drücken, bis der
Modus „SOMMER" l eingestellt ist (sofern dieser noch
nicht eingestellt ist)
– gleichzeitig für ~ 10 s die Tasten
Vorgang zu starten, bis auf dem Display die Anzeige „Hi" so-
wie die blinkenden Symbole
– einen oder mehrere Warmwasserhähne öffnen
– Die Taste > drücken, um den Kessel in Höchstleistung „Hi" zu
betreiben und prüfen, dass die Gasdruckwerte auf den Ma-
nometern mit denen der folgenden Tabelle übereinstimmen
7
Abb. 61
Abb. 62
< und > drücken, um den
l und n erscheinen
