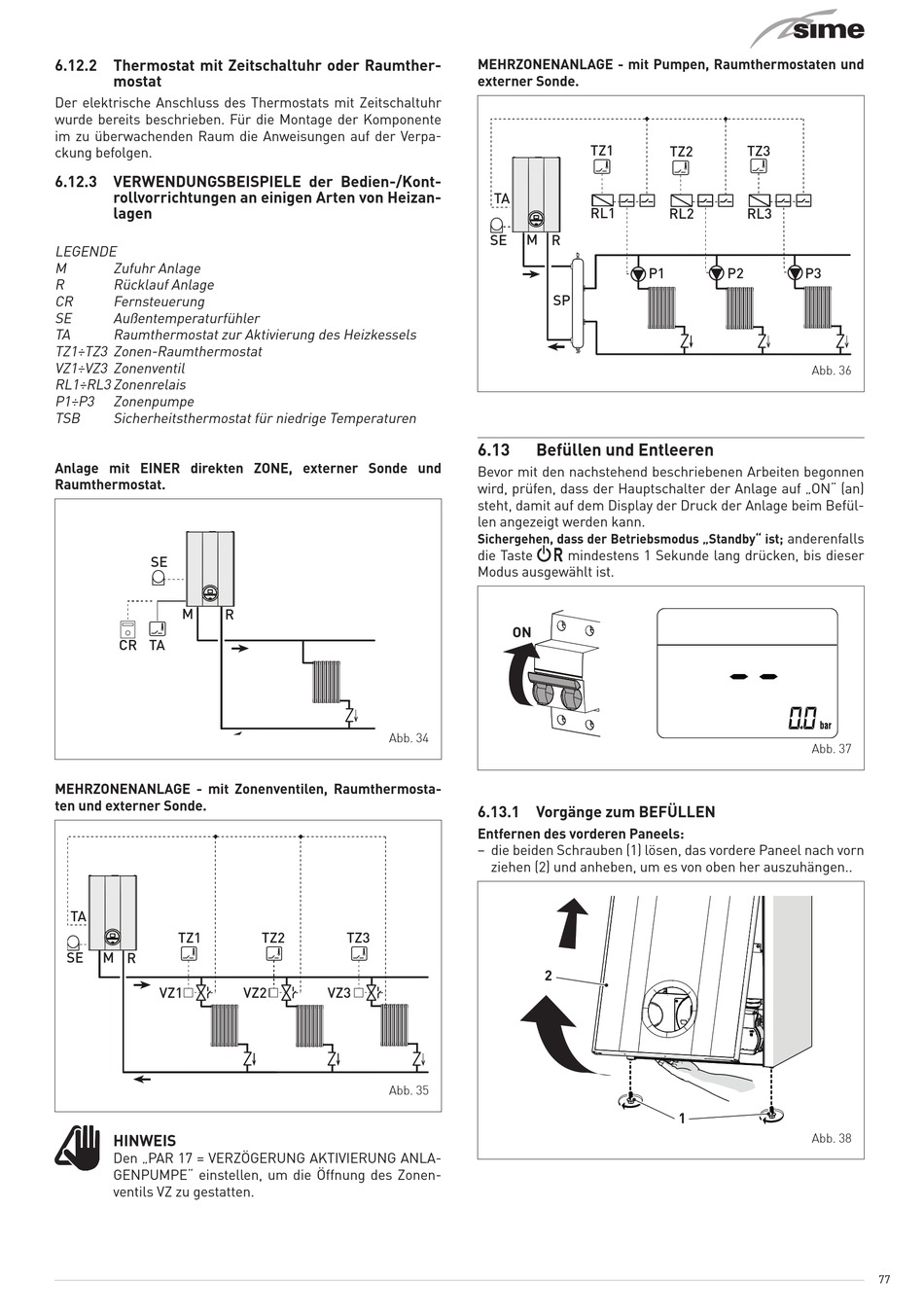

6.12.2 Thermostat mit Zeitschaltuhr oder Raumther-
mostat
Der elektrische Anschluss des Thermostats mit Zeitschaltuhr
wurde bereits beschrieben. Für die Montage der Komponente
im zu überwachenden Raum die Anweisungen auf der Verpa-
ckung befolgen.
6.12.3 VERWENDUNGSBEISPIELE der Bedien-/Kont-
rollvorrichtungen an einigen Arten von Heizan-
lagen
LEGENDE
M Zufuhr Anlage
R Rücklauf Anlage
CR Fernsteuerung
SE Außentemperaturfühler
TA Raumthermostat zur Aktivierung des Heizkessels
TZ1÷TZ3 Zonen-Raumthermostat
VZ1÷VZ3 Zonenventil
RL1÷RL3 Zonenrelais
P1÷P3 Zonenpumpe
TSB Sicherheitsthermostat für niedrige Temperaturen
Anlage mit EINER direkten ZONE, externer Sonde und
Raumthermostat.
SE
M
R
CR TA
MEHRZONENANLAGE - mit Zonenventilen, Raumthermosta-
ten und externer Sonde.
TA
TZ1
SE M R
VZ1
m
HINWEIS
Den „PAR 17 = VERZÖGERUNG AKTIVIERUNG ANLA-
GENPUMPE" einstellen, um die Öffnung des Zonen-
ventils VZ zu gestatten.
Abb. 34
TZ2 TZ3
VZ2 VZ3
Abb. 35
MEHRZONENANLAGE - mit Pumpen, Raumthermostaten und
externer Sonde.
TZ1
TA
RL1
SE M R
P1
SP
6.13 Befüllen und Entleeren
Bevor mit den nachstehend beschriebenen Arbeiten begonnen
wird, prüfen, dass der Hauptschalter der Anlage auf „ON" (an)
steht, damit auf dem Display der Druck der Anlage beim Befül-
len angezeigt werden kann.
Sichergehen, dass der Betriebsmodus „Standby" ist;
die Taste y mindestens 1 Sekunde lang drücken, bis dieser
Modus ausgewählt ist.
ON
6.13.1 Vorgänge zum BEFÜLLEN
Entfernen des vorderen Paneels:
– die beiden Schrauben (1) lösen, das vordere Paneel nach vorn
ziehen (2) und anheben, um es von oben her auszuhängen..
2
TZ2 TZ3
RL2 RL3
P2 P3
Abb. 36
anderenfalls
Abb. 37
1
Abb. 38
77
