6.11 Rauchabzug und Ansaugung von verbrennungsfördernder Luft
Die Heizkessel UNIQA REVOLUTION 25 müssen mit geeigneten Leitungen für den Rauchabzug und die Ansaugung von brandfördender
Verbrennungsluft versehen werden. Diese Leitungen gelten als fester Bestandteil des Heizkessels und werden von Sime als Zubehör-
sätze angeboten, die auf Grundlage der zulässigen Typologien und den Anforderungen der Anlage separat zu bestellen sind.
Zulässige Abzugarten
C52
C52X
B22
B22
Ansaugung von verbrennungsfördernder Luft in den Raum und
Rauchabzug nach draußen.
Öffnung mit verbrennungsfördernder Luft (6 cm
HINWEIS:
B32
Ansaugung der verbrennungsfördernden Luft in den Raum und
Rauchabzug in ein einzelnes Rauchabzugsrohr.
Öffnung für Verbrennungsluft (15 cm
HINWEIS:
C(10)2
Gerät vom Typ C, das über seine Leitungen mit einem gemeinsamen
Rauchabzug verbunden ist, der für mehr als ein Gerät geplant wurde.
Dieser gemeinsame Rauchabzug besteht aus zwei Abzugleitungen,
die an ein Endstück angeschlossen sind, das dem Brenner gleich-
zeitig Außenluft zuführt und die Verbrennungsprodukte ins Freie ab-
leitet, und zwar durch konzentrische oder nah beieinander liegende
Öffnungen, die den gleichen Windbedingungen ausgesetzt sind.
Der Kessel kann nur dann vom Typ C(10)2 sein, wenn das Zube-
HINWEIS:
hör Artikelnr. 8089560 eingesetzt wird.
Dieses Zubehör nur einbauen, wenn am Heizkessel die getrennten
Schornsteine installiert sind; im Fall von konzentrischen Schornstei-
nen darf es NICHT verwendet werden
C12-C12X
Konzentrischer Rauchabzug an der Wand. Die Rohre können unab-
hängig vom Heizkessel abgehen, die Ausgänge müssen jedoch kon-
zentrisch oder nah genug (max. 50 cm) angeordnet sein, um ähnli-
chen Windbedingungen ausgesetzt zu sein.
m
HINWEISE
– Die Abzugsleitung und der Anschluss an das Rauchabzugsrohr müssen den geltenden nationalen und lokalen Vorschriften
und Gesetzen entsprechen.
– Das Tragen steifer und dichter Handschuhe, die gegenüber hohen Temperaturen, Kondenswasser und mechanischen
Beanspruchungen resistent sind, ist Pflicht.
– Nicht isolierte Abzugsleitungen stellen eine potenzielle Gefahrenquelle dar.
72
C42
C42X
C82
B32
C82X
x KW).
2
.
C42
C42X
C32
C(10)2
C32X
5 cm
C32-C32X
Konzentrischer Dachauslass. Auslass, wie C12X.
x kW).
2
C42-C42X
Abzug und Ansaugung in gewöhnlichen separaten
Rauchabzugsrohren, die ähnlichen Windbedingungen
ausgesetzt sind.
C52-C52X
Abzug und Ansaugung separat an der Wand oder auf dem
Dach und in jedem Fall in unterschiedlichen Druckzonen.
der Abzug und die Ansaugung dürfen sich
HINWEIS:
niemals an gegenüberliegenden Wänden befinden.
C62-C62X
Selber Typ wie C42 - C42X, aber mit Abzug und An-
saugung mit separat erhältlichen und zertifizierten
Leitungen.
C82-C82X
Abzug in einzelnes oder gemeinsames Rauchabzugs-
rohr und Ansaugung an der Wand.
P: Rauchabzugsystem, geplant für den Betrieb bei
positiven Druck.
Diese Geräte und die zugehörigen Rauchabzüge
X:
erfüllen die deutschen Dichtungsanforderungen.
C32
C32X
max 0,5 m
C12
C12X
C12
C12X

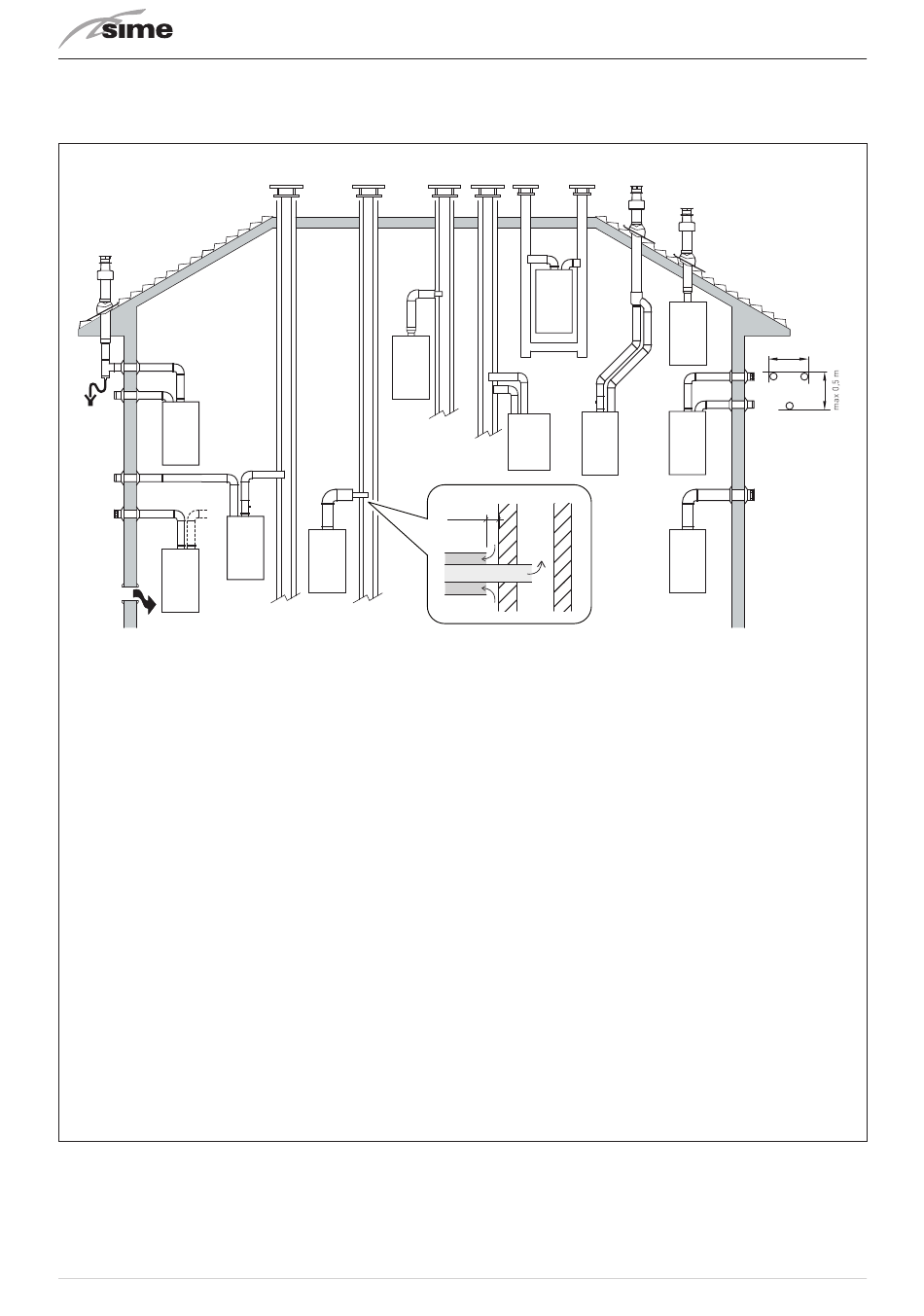

Abb. 22
