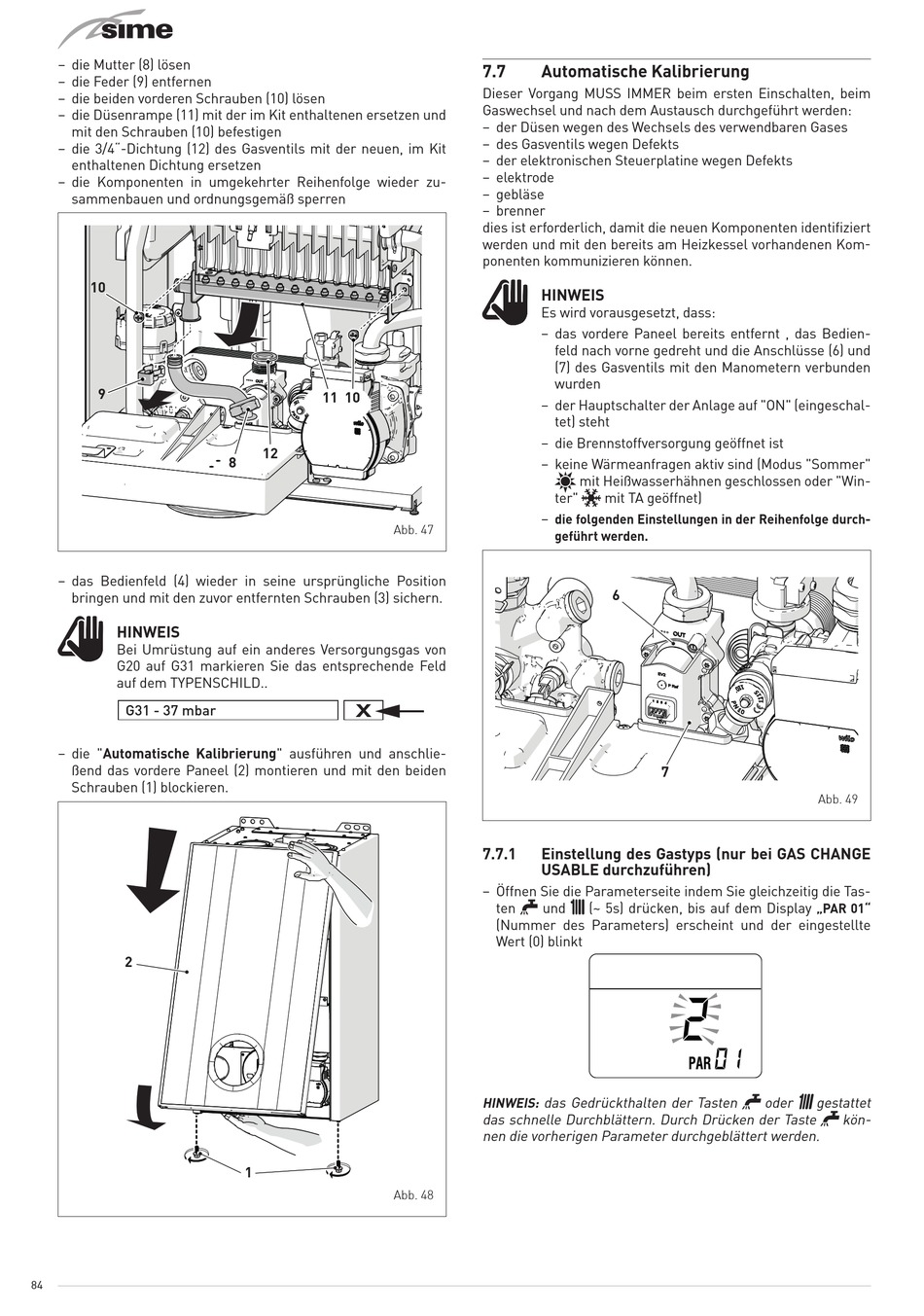

Automatische Kalibrierung; Einstellung Des Gastyps (Nur Bei Gas Change Usable Durchzuführen) - Sime UNIQA REVOLUTION 25 Installations-, Gebrauchs- Und Wartungsanleitung

– die Mutter (8) lösen
– die Feder (9) entfernen
– die beiden vorderen Schrauben (10) lösen
– die Düsenrampe (11) mit der im Kit enthaltenen ersetzen und
mit den Schrauben (10) befestigen
– die 3/4"-Dichtung (12) des Gasventils mit der neuen, im Kit
enthaltenen Dichtung ersetzen
– die Komponenten in umgekehrter Reihenfolge wieder zu-
sammenbauen und ordnungsgemäß sperren
10
9
– das Bedienfeld (4) wieder in seine ursprüngliche Position
bringen und mit den zuvor entfernten Schrauben (3) sichern.
m
HINWEIS
Bei Umrüstung auf ein anderes Versorgungsgas von
G20 auf G31 markieren Sie das entsprechende Feld
auf dem TYPENSCHILD..
G31 - 37 mbar
– die "Automatische Kalibrierung" ausführen und anschlie-
ßend das vordere Paneel (2) montieren und mit den beiden
Schrauben (1) blockieren.
2
84
11 10
12
8
Abb. 47
X
1
Abb. 48
7.7

Automatische Kalibrierung

Dieser Vorgang MUSS IMMER beim ersten Einschalten, beim
Gaswechsel und nach dem Austausch durchgeführt werden:
– der Düsen wegen des Wechsels des verwendbaren Gases
– des Gasventils wegen Defekts
– der elektronischen Steuerplatine wegen Defekts
– elektrode
– gebläse
– brenner
dies ist erforderlich, damit die neuen Komponenten identifiziert
werden und mit den bereits am Heizkessel vorhandenen Kom-
ponenten kommunizieren können.
m
HINWEIS
Es wird vorausgesetzt, dass:
– das vordere Paneel bereits entfernt , das Bedien-
feld nach vorne gedreht und die Anschlüsse (6) und
(7) des Gasventils mit den Manometern verbunden
wurden
– der Hauptschalter der Anlage auf "ON" (eingeschal-
tet) steht
– die Brennstoffversorgung geöffnet ist
– keine Wärmeanfragen aktiv sind (Modus "Sommer"
l mit Heißwasserhähnen geschlossen oder "Win-
ter" n mit TA geöffnet)
– die folgenden Einstellungen in der Reihenfolge durch-
geführt werden.
6
7.7.1 Einstellung des Gastyps (nur bei GAS CHANGE
USABLE durchzuführen)
– Öffnen Sie die Parameterseite indem Sie gleichzeitig die Tas-
ten r und t (~ 5s) drücken, bis auf dem Display „PAR 01"
(Nummer des Parameters) erscheint und der eingestellte
Wert (0) blinkt
das Gedrückthalten der Tasten
HINWEIS:
das schnelle Durchblättern. Durch Drücken der Taste
nen die vorherigen Parameter durchgeblättert werden.
7
Abb. 49
r oder t gestattet
r kön-
