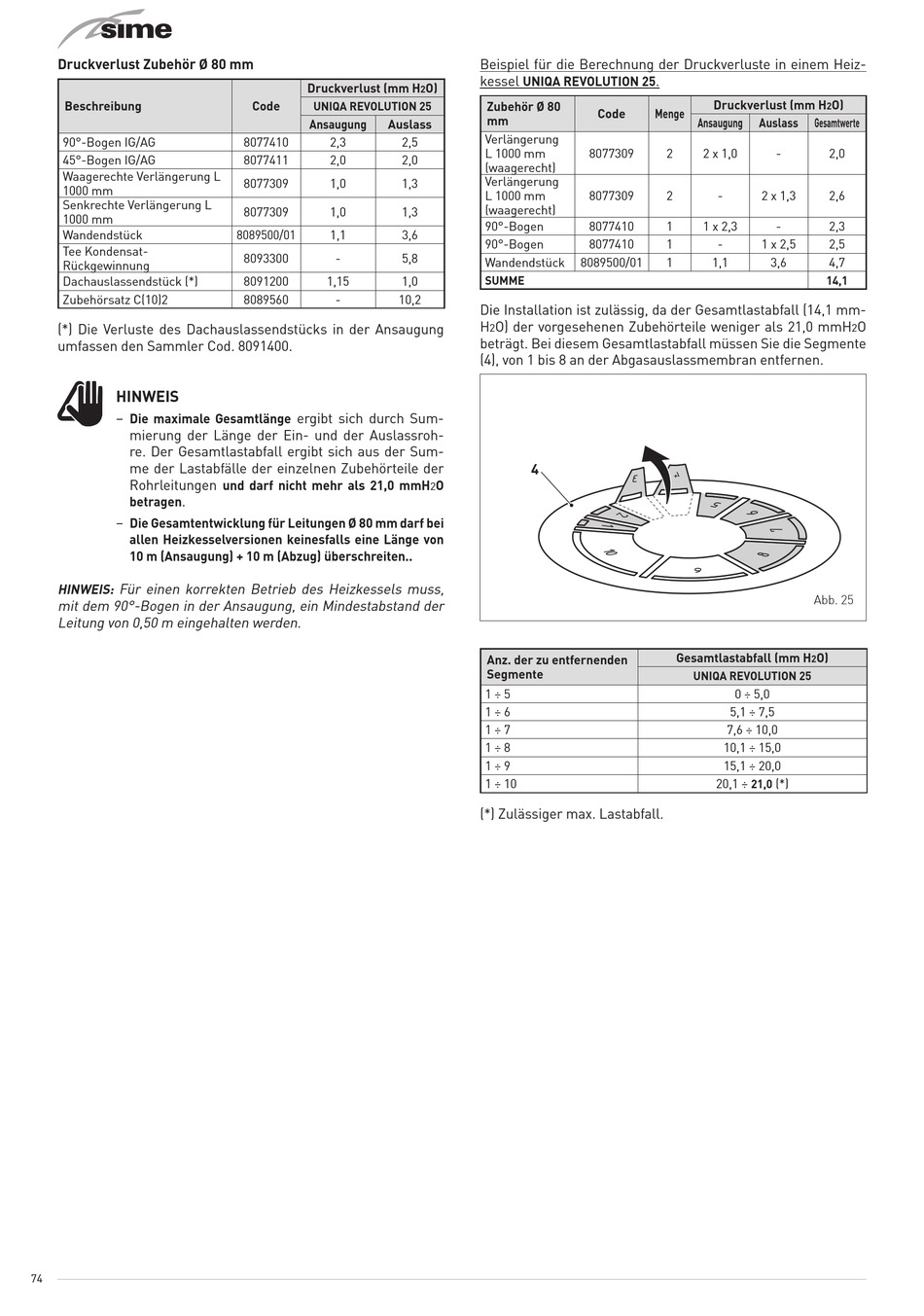

Sime UNIQA REVOLUTION 25 Installations-, Gebrauchs- Und Wartungsanleitung Seite 74

Druckverlust Zubehör Ø 80 mm
Beschreibung
90°-Bogen IG/AG
45°-Bogen IG/AG
Waagerechte Verlängerung L
1000 mm
Senkrechte Verlängerung L
1000 mm
Wandendstück
Tee Kondensat-
Rückgewinnung
Dachauslassendstück (*)
Zubehörsatz C(10)2
(*) Die Verluste des Dachauslassendstücks in der Ansaugung
umfassen den Sammler Cod. 8091400.
m
HINWEIS
– Die maximale Gesamtlänge ergibt sich durch Sum-
mierung der Länge der Ein- und der Auslassroh-
re. Der Gesamtlastabfall ergibt sich aus der Sum-
me der Lastabfälle der einzelnen Zubehörteile der
Rohrleitungen und darf nicht mehr als 21,0 mmH
.
betragen
– Die Gesamtentwicklung für Leitungen Ø 80 mm darf bei
allen Heizkesselversionen keinesfalls eine Länge von
10 m (Ansaugung) + 10 m (Abzug) überschreiten..
HINWEIS: Für einen korrekten Betrieb des Heizkessels muss,
mit dem 90°-Bogen in der Ansaugung, ein Mindestabstand der
Leitung von 0,50 m eingehalten werden.
74
Druckverlust (mm H
Code
UNIQA REVOLUTION 25
Ansaugung Auslass
8077410 2,3 2,5
8077411 2,0 2,0
8077309 1,0 1,3
8077309 1,0 1,3
8089500/01 1,1 3,6
8093300 - 5,8
8091200 1,15 1,0
8089560 - 10,2
Beispiel für die Berechnung der Druckverluste in einem Heiz-
kessel UNIQA REVOLUTION 25 .
O)
2
Zubehör Ø 80
mm
Verlängerung
L 1000 mm 8077309
(waagerecht)
Verlängerung
L 1000 mm 8077309
(waagerecht)
90°-Bogen 8077410
90°-Bogen 8077410
Wandendstück 8089500/01
SUMME
Die Installation ist zulässig, da der Gesamtlastabfall (14,1 mm-
H O) der vorgesehenen Zubehörteile weniger als 21,0 mmH
2
beträgt. Bei diesem Gesamtlastabfall müssen Sie die Segmente
(4), von 1 bis 8 an der Abgasauslassmembran entfernen.
4
O
2
Anz. der zu entfernenden
Segmente
1 ÷ 5
1 ÷ 6
1 ÷ 7
1 ÷ 8
1 ÷ 9
1 ÷ 10
(*) Zulässiger max. Lastabfall.
Druckverlust (mm H
Code Menge
Ansaugung Auslass
2 2 x 1,0
2 - 2 x 1,3
1 1 x 2,3
1 - 1 x 2,5
1 1,1 3,6
Gesamtlastabfall (mm H
UNIQA REVOLUTION 25
0 ÷ 5,0
5,1 ÷ 7,5
7,6 ÷ 10,0
10,1 ÷ 15,0
15,1 ÷ 20,0
20,1 ÷
21,0
O)
2
Gesamtwerte
- 2,0
2,6
- 2,3
2,5
4,7
14,1
O
2
Abb. 25
O)
2
(*)
