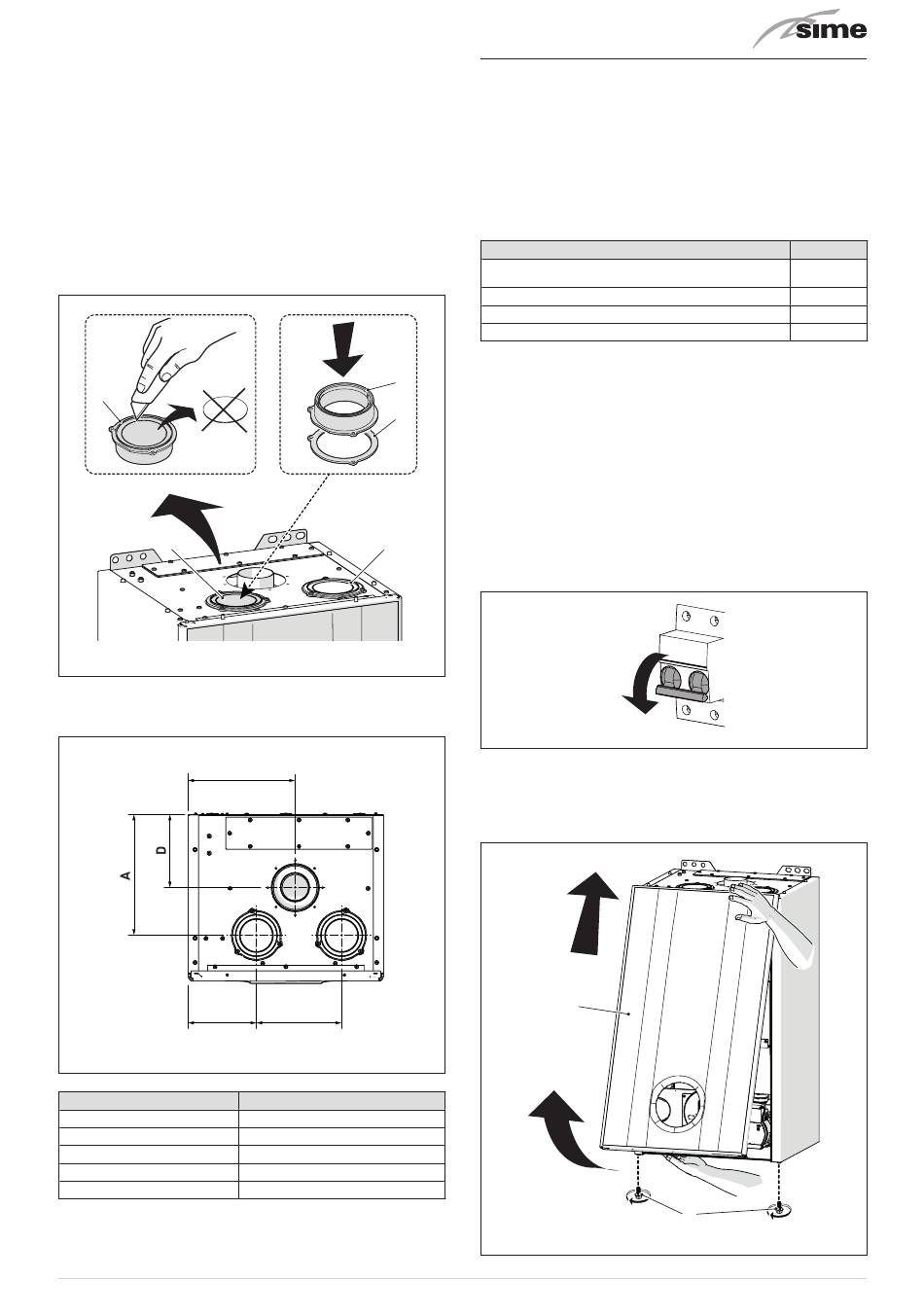

Rauchabzug
Der Verbrennungslufteinlass wird bei separaten Rohrleitungen
wie folgt erstellt:
– Entfernen Sie die Schließkappe (5) des Lufteinlasses; wählen
Sie die von Ihnen bevorzugte
– schneiden Sie den Boden der Kappe (5) mit einem geeigneten
Werkzeug (a) ab
– drehen Sie die Kappe (5) wie dargestellt (b) um und bringen
Sie sie am Lufteinlass an, setzen Sie dabei die neue, im Bau-
satz enthaltene Dichtung (6) ein
– fixieren Sie das Ganze mit den zuvor entfernten Schrauben.
Die auf diese Weise umgedrehte Kappe (5) dient nun als erste
Komponente am Lufteinlassrohr
a
5
5
Armaturen für Rauchabzug und Verbrennungslufteinlass
B
Beschreibung
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
b
5
6
5
Abb. 26
E
C
Abb. 27
UNIQA REVOLUTION 25
248
140
175
180
220
6.12
Elektrische Anschlüsse
Das Netzkabel muss an ein 230V (±10%) ~ 50 Hz Netz angeschlos-
sen werden, auf die Polarität L-N und die Erdung achten. Im Netz
muss entsprechend den Installationsnormen ein allpoliger Trenn-
schalter der Überspannungskategorie II vorgesehen werden.
Bei Austausch muss das entsprechende Ersatzteil bei Sime be-
stellt werden.
Es sind daher nur die Anschlüsse der optionalen Komponen-
ten erforderlich, die in der Tabelle angegeben und separat vom
Heizkessel erhältlich sind.
BESCHREIBUNG
Bausatz externe Sonde (ß=3435, NTC 10KOhm bei
25°C)
Stromkabel (speziell für diesen Zweck)
Fernsteuerung HOME (open therm)
Fernsteuerung HOME PLUS (open therm)
m
HINWEIS
Die folgenden Arbeiten dürfen AUSSCHLIESSLICH von
qualifiziertem Fachpersonal durchgeführt werden.
a
ACHTUNG
Bevor mit den nachstehend beschriebenen Arbeiten
begonnen wird:
– den Hauptschalter der Anlage auf „OFF" (aus) stel-
len
– Gashahn schließen
– Achtgeben, eventuelle heiße Bauteile im Inneren
des Gerätes nicht zu berühren.
OFF
Um das Einführen der Verbindungskabel der optionalen Kom-
ponenten in den Heizkessel zu erleichtern:
– die beiden Schrauben (1) lösen, das vordere Paneel nach vorn
ziehen (2) und anheben, um es von oben her auszuhängen.
2
CODE
8094101
6329400
8092280
8092281
Abb. 28
1
Abb. 29
