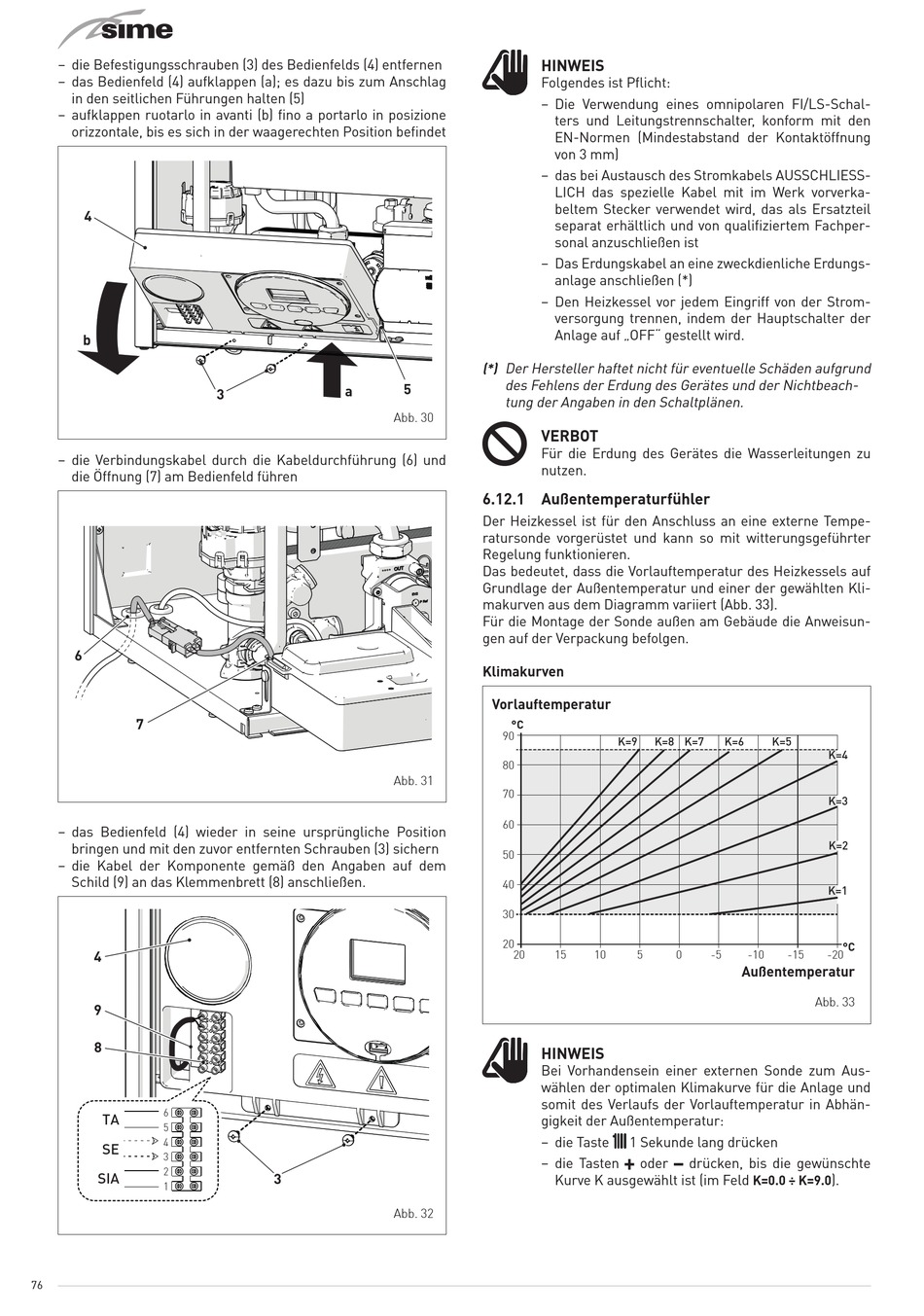

– die Befestigungsschrauben (3) des Bedienfelds (4) entfernen
– das Bedienfeld (4) aufklappen (a); es dazu bis zum Anschlag
in den seitlichen Führungen halten (5)
– aufklappen ruotarlo in avanti (b) fino a portarlo in posizione
orizzontale, bis es sich in der waagerechten Position befindet
4
b
– die Verbindungskabel durch die Kabeldurchführung (6) und
die Öffnung (7) am Bedienfeld führen
6
7
– das Bedienfeld (4) wieder in seine ursprüngliche Position
bringen und mit den zuvor entfernten Schrauben (3) sichern
– die Kabel der Komponente gemäß den Angaben auf dem
Schild (9) an das Klemmenbrett (8) anschließen.
4
9
8
6
TA
5
4
SE
3
2
SIA
1
76
a
3
3
m
HINWEIS
Folgendes ist Pflicht:
– Die Verwendung eines omnipolaren FI/LS-Schal-
ters und Leitungstrennschalter, konform mit den
EN-Normen (Mindestabstand der Kontaktöffnung
von 3 mm)
– das bei Austausch des Stromkabels AUSSCHLIESS-
LICH das spezielle Kabel mit im Werk vorverka-
beltem Stecker verwendet wird, das als Ersatzteil
separat erhältlich und von qualifiziertem Fachper-
sonal anzuschließen ist
– Das Erdungskabel an eine zweckdienliche Erdungs-
anlage anschließen (*)
– Den Heizkessel vor jedem Eingriff von der Strom-
versorgung trennen, indem der Hauptschalter der
Anlage auf „OFF" gestellt wird.
Der Hersteller haftet nicht für eventuelle Schäden aufgrund
(*)
des Fehlens der Erdung des Gerätes und der Nichtbeach-
5
tung der Angaben in den Schaltplänen.
Abb. 30
d
VERBOT
Für die Erdung des Gerätes die Wasserleitungen zu
nutzen.
6.12.1 Außentemperaturfühler
Der Heizkessel ist für den Anschluss an eine externe Tempe-
ratursonde vorgerüstet und kann so mit witterungsgeführter
Regelung funktionieren.
Das bedeutet, dass die Vorlauftemperatur des Heizkessels auf
Grundlage der Außentemperatur und einer der gewählten Kli-
makurven aus dem Diagramm variiert (Abb. 33).
Für die Montage der Sonde außen am Gebäude die Anweisun-
gen auf der Verpackung befolgen.
Klimakurven
Vorlauftemperatur
°C
90
80
Abb. 31
70
60
50
40
30
20
20
15
m
HINWEIS
Bei Vorhandensein einer externen Sonde zum Aus-
wählen der optimalen Klimakurve für die Anlage und
somit des Verlaufs der Vorlauftemperatur in Abhän-
gigkeit der Außentemperatur:
– die Taste
– die Tasten
Kurve K ausgewählt ist (im Feld K=0.0 ÷ K=9.0 ).
Abb. 32
K=9
K=8
K=7
K=6
10
5
0
-5
-10
Außentemperatur
t
1 Sekunde lang drücken
>
oder
<
drücken, bis die gewünschte
K=5
K=4
K=3
K=2
K=1
°C
-15
-20
Abb. 33
