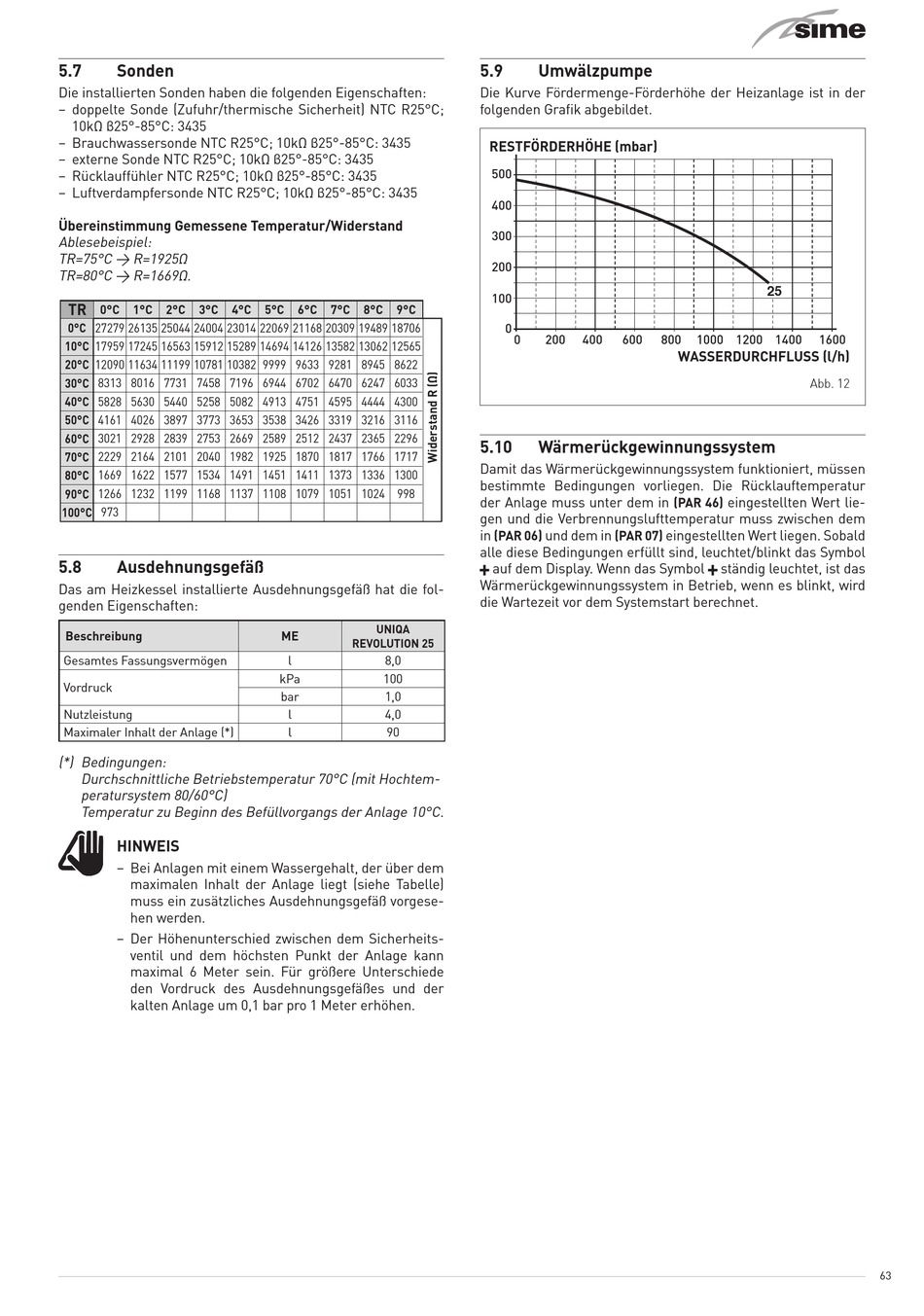

5.7

Sonden

Die installierten Sonden haben die folgenden Eigenschaften:
– doppelte Sonde (Zufuhr/thermische Sicherheit) NTC R25°C;
10kΩ β25°-85°C: 3435
– Brauchwassersonde NTC R25°C; 10kΩ β25°-85°C: 3435
– externe Sonde NTC R25°C; 10kΩ β25°-85°C: 3435
– Rücklauffühler NTC R25°C; 10kΩ β25°-85°C: 3435
– Luftverdampfersonde NTC R25°C; 10kΩ β25°-85°C: 3435
Übereinstimmung Gemessene Temperatur/Widerstand
Ablesebeispiel:
TR=75°C → R=1925Ω
TR=80°C → R=1669Ω.
TR
0°C 1°C 2°C 3°C 4°C
0°C 27279 26135 25044 24004 23014
10°C 17959 17245 16563 15912 15289
20°C 12090 11634 11199 10781 10382
30°C 8313 8016 7731 7458 7196
40°C 5828 5630 5440 5258 5082
50°C 4161 4026 3897 3773 3653
60°C 3021 2928 2839 2753 2669
70°C 2229 2164 2101 2040 1982
80°C 1669 1622 1577 1534 1491
90°C 1266 1232 1199 1168 1137
973
100°C
5.8 Ausdehnungsgefäß
Das am Heizkessel installierte Ausdehnungsgefäß hat die fol-
genden Eigenschaften:
Beschreibung
Gesamtes Fassungsvermögen
Vordruck
Nutzleistung
Maximaler Inhalt der Anlage (*)
(*) Bedingungen:
Durchschnittliche Betriebstemperatur 70°C (mit Hochtem-
peratursystem 80/60°C)
Temperatur zu Beginn des Befüllvorgangs der Anlage 10°C.
m
HINWEIS
– Bei Anlagen mit einem Wassergehalt, der über dem
maximalen Inhalt der Anlage liegt (siehe Tabelle)
muss ein zusätzliches Ausdehnungsgefäß vorgese-
hen werden.
– Der Höhenunterschied zwischen dem Sicherheits-
ventil und dem höchsten Punkt der Anlage kann
maximal 6 Meter sein. Für größere Unterschiede
den Vordruck des Ausdehnungsgefäßes und der
kalten Anlage um 0,1 bar pro 1 Meter erhöhen.
5°C 6°C 7°C 8°C 9°C
22069 21168 20309 19489 18706
14694 14126 13582 13062 12565
9999 9633 9281 8945 8622
6944 6702 6470 6247 6033
4913 4751 4595 4444 4300
3538 3426 3319 3216 3116
2589 2512 2437 2365 2296
1925 1870 1817 1766 1717
1451 1411 1373 1336 1300
1108 1079 1051 1024 998
UNIQA
ME
REVOLUTION 25
l 8,0
kPa 100
bar 1,0
l 4,0
l 90
5.9 Umwälzpumpe
Die Kurve Fördermenge-Förderhöhe der Heizanlage ist in der
folgenden Grafik abgebildet.
RESTFÖRDERHÖHE (mbar)
500
400
300
200
100
0
0 200 400 600
5.10 Wärmerückgewinnungssystem
Damit das Wärmerückgewinnungssystem funktioniert, müssen
bestimmte Bedingungen vorliegen. Die Rücklauftemperatur
der Anlage muss unter dem in (PAR 46) eingestellten Wert lie-
gen und die Verbrennungslufttemperatur muss zwischen dem
in (PAR 06) und dem in (PAR 07) eingestellten Wert liegen. Sobald
alle diese Bedingungen erfüllt sind, leuchtet/blinkt das Symbol
> auf dem Display. Wenn das Symbol
Wärmerückgewinnungssystem in Betrieb, wenn es blinkt, wird
die Wartezeit vor dem Systemstart berechnet.
25
800 1000 1200 1400 1600
WASSERDURCHFLUSS (l/h)
Abb. 12
> ständig leuchtet, ist das
63
