5.11

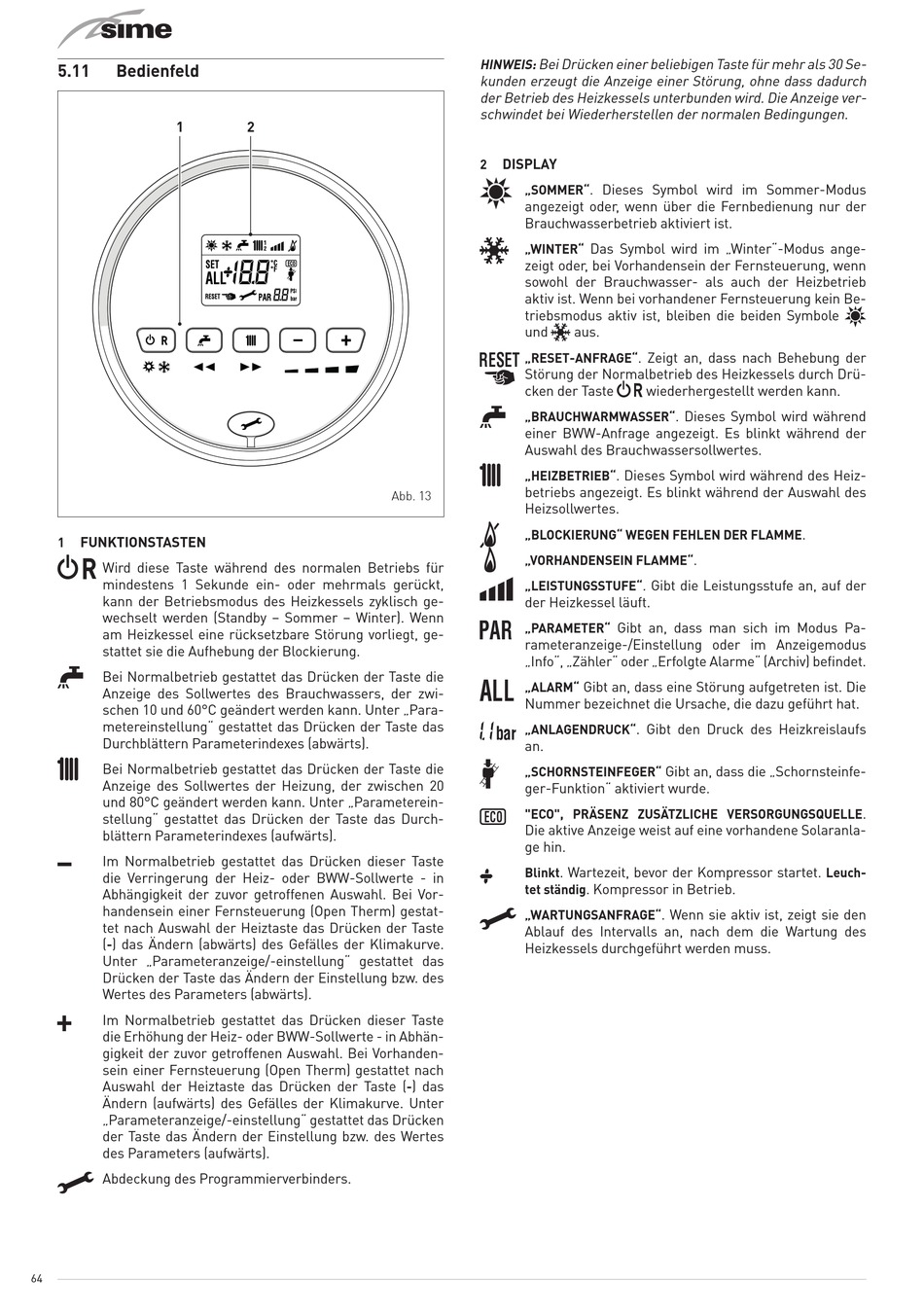

Bedienfeld

1
1 FUNKTIONSTASTEN
y
Wird diese Taste während des normalen Betriebs für
mindestens 1 Sekunde ein- oder mehrmals gerückt,
kann der Betriebsmodus des Heizkessels zyklisch ge-
wechselt werden (Standby – Sommer – Winter). Wenn
am Heizkessel eine rücksetzbare Störung vorliegt, ge-
stattet sie die Aufhebung der Blockierung.
r
Bei Normalbetrieb gestattet das Drücken der Taste die
Anzeige des Sollwertes des Brauchwassers, der zwi-
schen 10 und 60°C geändert werden kann. Unter „Para-
metereinstellung" gestattet das Drücken der Taste das
Durchblättern Parameterindexes (abwärts).
t
Bei Normalbetrieb gestattet das Drücken der Taste die
Anzeige des Sollwertes der Heizung, der zwischen 20
und 80°C geändert werden kann. Unter „Parameterein-
stellung" gestattet das Drücken der Taste das Durch-
blättern Parameterindexes (aufwärts).
<
Im Normalbetrieb gestattet das Drücken dieser Taste
die Verringerung der Heiz- oder BWW-Sollwerte - in
Abhängigkeit der zuvor getroffenen Auswahl. Bei Vor-
handensein einer Fernsteuerung (Open Therm) gestat-
tet nach Auswahl der Heiztaste das Drücken der Taste
( - ) das Ändern (abwärts) des Gefälles der Klimakurve.
Unter „Parameteranzeige/-einstellung" gestattet das
Drücken der Taste das Ändern der Einstellung bzw. des
Wertes des Parameters (abwärts).
>
Im Normalbetrieb gestattet das Drücken dieser Taste
die Erhöhung der Heiz- oder BWW-Sollwerte - in Abhän-
gigkeit der zuvor getroffenen Auswahl. Bei Vorhanden-
sein einer Fernsteuerung (Open Therm) gestattet nach
Auswahl der Heiztaste das Drücken der Taste ( - ) das
Ändern (aufwärts) des Gefälles der Klimakurve. Unter
„Parameteranzeige/-einstellung" gestattet das Drücken
der Taste das Ändern der Einstellung bzw. des Wertes
des Parameters (aufwärts).
c
Abdeckung des Programmierverbinders.
64
2
Abb. 13
Bei Drücken einer beliebigen Taste für mehr als 30 Se-
HINWEIS:
kunden erzeugt die Anzeige einer Störung, ohne dass dadurch
der Betrieb des Heizkessels unterbunden wird. Die Anzeige ver-
schwindet bei Wiederherstellen der normalen Bedingungen.
DISPLAY
2
l
„SOMMER" . Dieses Symbol wird im Sommer-Modus
angezeigt oder, wenn über die Fernbedienung nur der
Brauchwasserbetrieb aktiviert ist.
n
Das Symbol wird im „Winter"-Modus ange-
„WINTER"
zeigt oder, bei Vorhandensein der Fernsteuerung, wenn
sowohl der Brauchwasser- als auch der Heizbetrieb
aktiv ist. Wenn bei vorhandener Fernsteuerung kein Be-
triebsmodus aktiv ist, bleiben die beiden Symbole
und n aus.
d
. Zeigt an, dass nach Behebung der
„RESET-ANFRAGE"
Störung der Normalbetrieb des Heizkessels durch Drü-
cken der Taste y wiederhergestellt werden kann.
r
„BRAUCHWARMWASSER"
einer BWW-Anfrage angezeigt. Es blinkt während der
Auswahl des Brauchwassersollwertes.
t
. Dieses Symbol wird während des Heiz-
„HEIZBETRIEB"
betriebs angezeigt. Es blinkt während der Auswahl des
Heizsollwertes.
f
„BLOCKIERUNG" WEGEN FEHLEN DER FLAMME
F
„VORHANDENSEIN FLAMME"
v
. Gibt die Leistungsstufe an, auf der
„LEISTUNGSSTUFE"
der Heizkessel läuft.
p
„PARAMETER" Gibt an, dass man sich im Modus Pa-
rameteranzeige-/Einstellung oder im Anzeigemodus
„Info", „Zähler" oder „Erfolgte Alarme" (Archiv) befindet.
A
Gibt an, dass eine Störung aufgetreten ist. Die
„ALARM"
Nummer bezeichnet die Ursache, die dazu geführt hat.
a
„ANLAGENDRUCK" . Gibt den Druck des Heizkreislaufs
an.
z
„SCHORNSTEINFEGER"
ger-Funktion" aktiviert wurde.
E
"ECO", PRÄSENZ ZUSÄTZLICHE VERSORGUNGSQUELLE
Die aktive Anzeige weist auf eine vorhandene Solaranla-
ge hin.
B
. Wartezeit, bevor der Kompressor startet. Leuch-
Blinkt
. Kompressor in Betrieb.
tet ständig
c
„WARTUNGSANFRAGE"
Ablauf des Intervalls an, nach dem die Wartung des
Heizkessels durchgeführt werden muss.
. Dieses Symbol wird während
.
.
Gibt an, dass die „Schornsteinfe-
. Wenn sie aktiv ist, zeigt sie den
