5.3.6

Austauschhalterung montieren

8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten

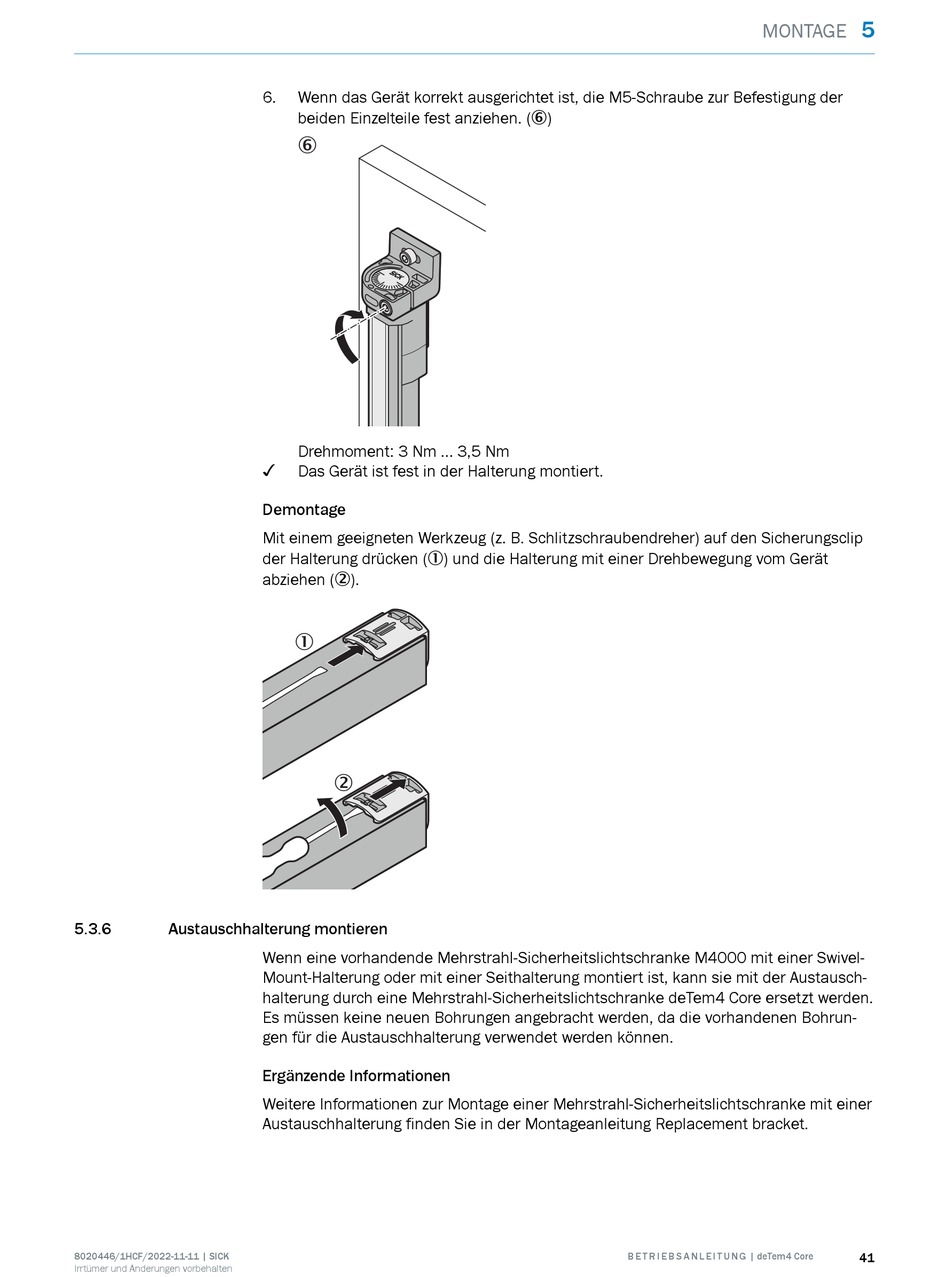

6. Wenn das Gerät korrekt ausgerichtet ist, die M5-Schraube zur Befestigung der
beiden Einzelteile fest anziehen. (6)
6
Drehmoment: 3 Nm ... 3,5 Nm
✓
Das Gerät ist fest in der Halterung montiert.
Demontage
Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) auf den Sicherungsclip
der Halterung drücken (1) und die Halterung mit einer Drehbewegung vom Gerät
abziehen (2).
1
2
Wenn eine vorhandende Mehrstrahl-Sicherheitslichtschranke M4000 mit einer Swivel-
Mount-Halterung oder mit einer Seithalterung montiert ist, kann sie mit der Austausch‐
halterung durch eine Mehrstrahl-Sicherheitslichtschranke deTem4 Core ersetzt werden.
Es müssen keine neuen Bohrungen angebracht werden, da die vorhandenen Bohrun‐
gen für die Austauschhalterung verwendet werden können.
Ergänzende Informationen
Weitere Informationen zur Montage einer Mehrstrahl-Sicherheitslichtschranke mit einer
Austauschhalterung finden Sie in der Montageanleitung Replacement bracket.
