2
90˚
s r
90˚

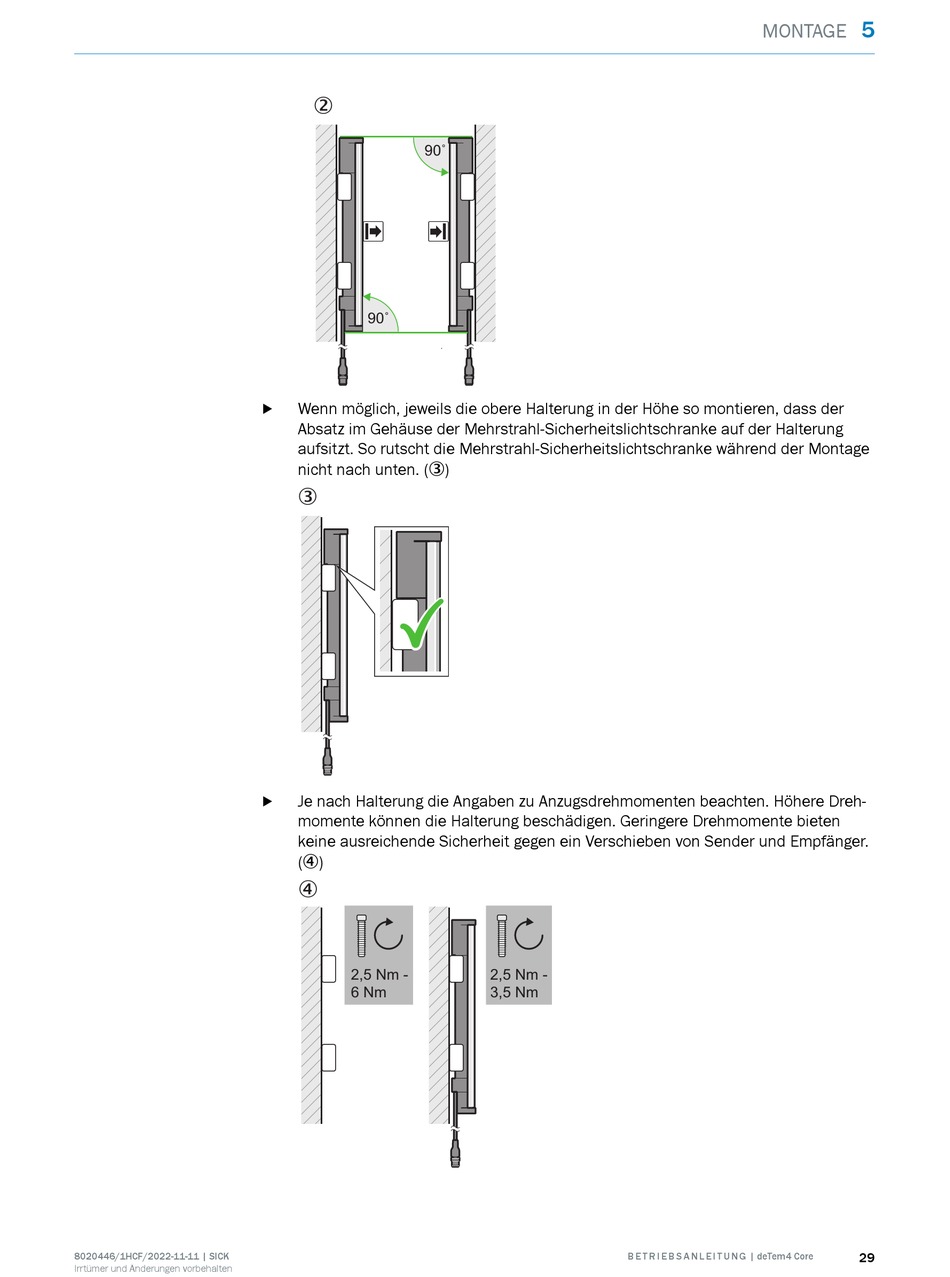

Wenn möglich, jeweils die obere Halterung in der Höhe so montieren, dass der
b
Absatz im Gehäuse der Mehrstrahl-Sicherheitslichtschranke auf der Halterung
aufsitzt. So rutscht die Mehrstrahl-Sicherheitslichtschranke während der Montage
nicht nach unten. (3)
3
Je nach Halterung die Angaben zu Anzugsdrehmomenten beachten. Höhere Dreh‐
b
momente können die Halterung beschädigen. Geringere Drehmomente bieten
keine ausreichende Sicherheit gegen ein Verschieben von Sender und Empfänger.
(4)
4
2,5 Nm -
6 Nm
2,5 Nm -
3,5 Nm
