SICK deTem4 Core Betriebsanleitung Seite 40

5
MONTAGE
40 B E T R I E B S A N L E I T U N G | deTem4 Core
3

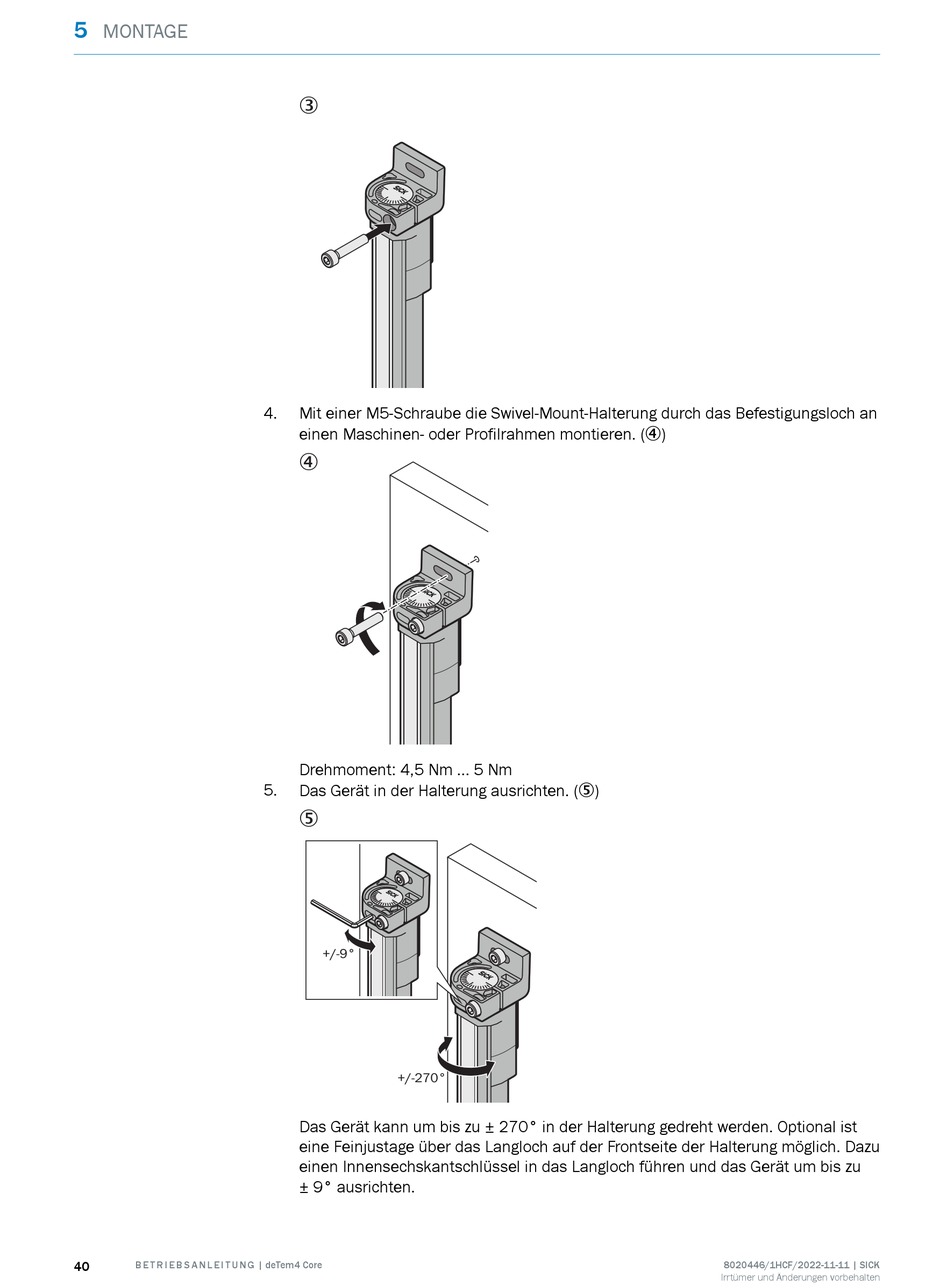

4. Mit einer M5-Schraube die Swivel-Mount-Halterung durch das Befestigungsloch an
einen Maschinen- oder Profilrahmen montieren. (4)
4
Drehmoment: 4,5 Nm ... 5 Nm
5.
Das Gerät in der Halterung ausrichten. (5)
5
+/-9°
+/-270°
Das Gerät kann um bis zu ± 270° in der Halterung gedreht werden. Optional ist
eine Feinjustage über das Langloch auf der Frontseite der Halterung möglich. Dazu
einen Innensechskantschlüssel in das Langloch führen und das Gerät um bis zu
± 9° ausrichten.
8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
