PRODUKTBESCHREIBUNG
12 B E T R I E B S A N L E I T U N G | deTem4 Core
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1
2

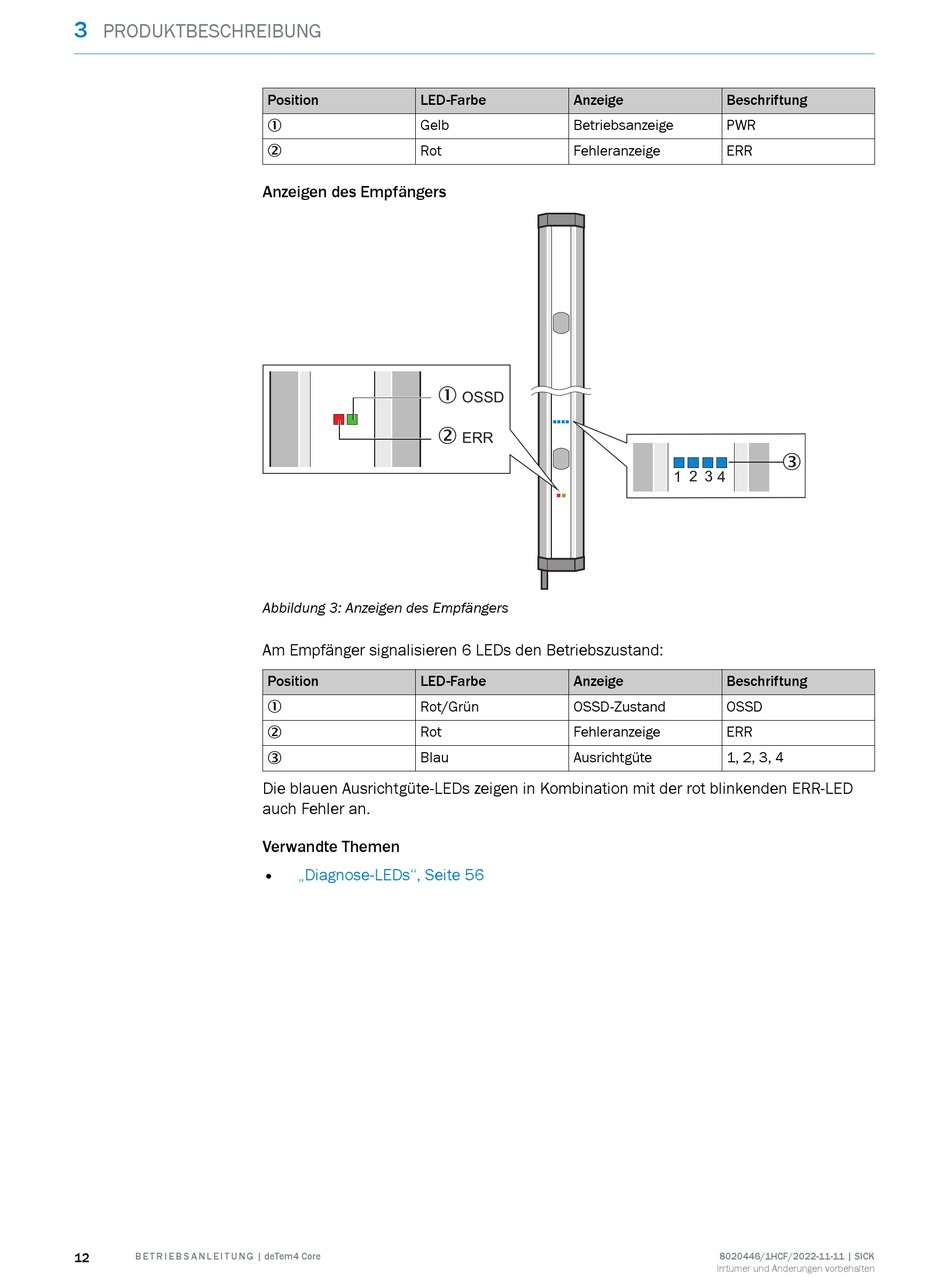

Abbildung 3: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
Verwandte Themen
• „Diagnose-LEDs", Seite 56
Anzeige
Betriebsanzeige
Fehleranzeige
OSSD
ERR
Anzeige
OSSD-Zustand
Fehleranzeige
Ausrichtgüte
Beschriftung
PWR
ERR
3
1 2 3 4
Beschriftung
OSSD
ERR
1, 2, 3, 4
