5.3.2.1

FlexFix-Halterung am Maschinen- oder Profilrahmen montieren

8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Der Befestigungssatz FlexFix (Artikelnummer 2073543) enthält 2 FlexFix-Halterungen,
ein Ausrichtwerkzeug und die benötigten Schrauben, Nutensteine und Unterlegschei‐
ben.
Verwandte Themen
•
„Halterungen", Seite 65
FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
Tabelle 5: Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
1
2

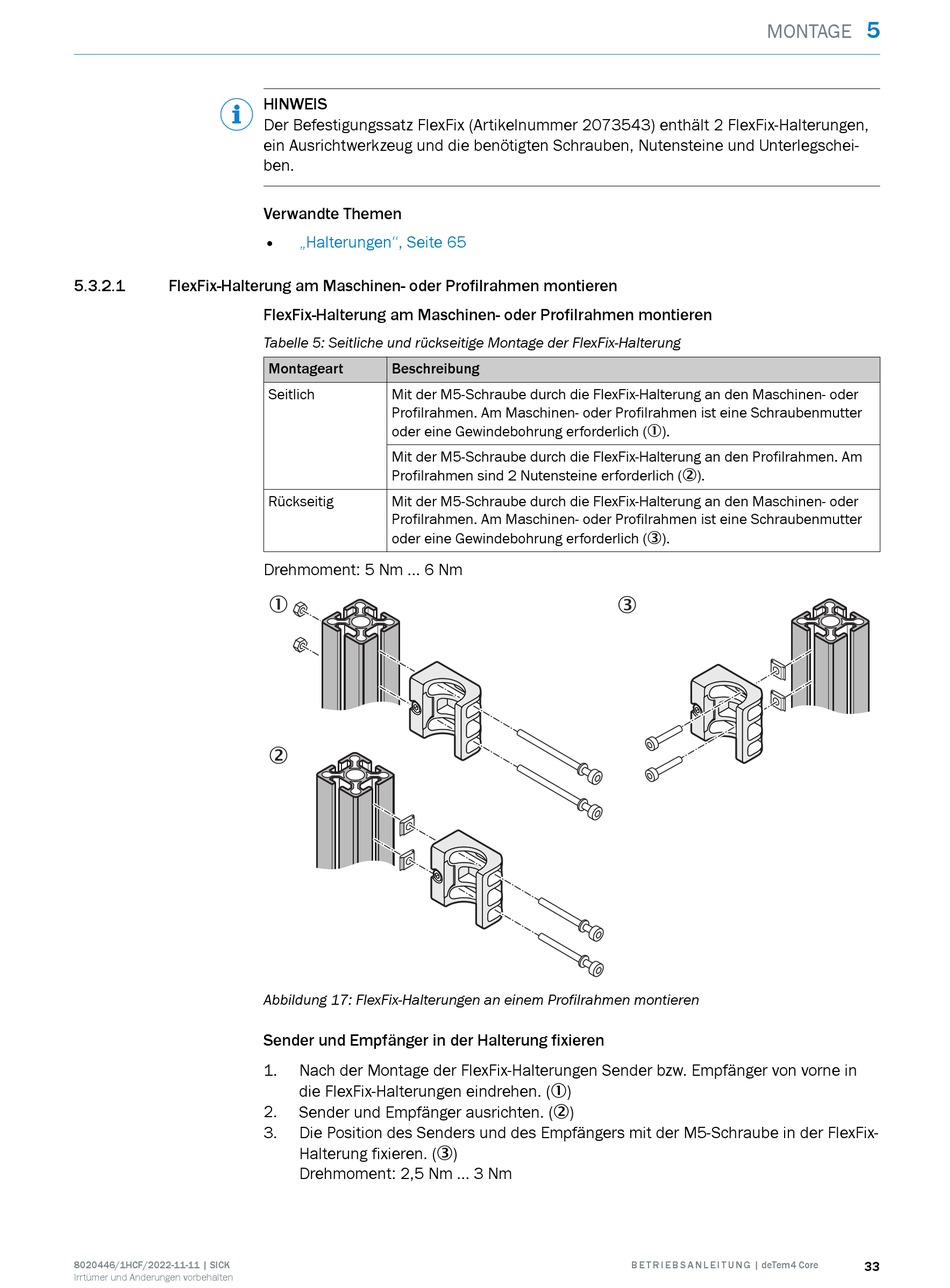

Abbildung 17: FlexFix-Halterungen an einem Profilrahmen montieren
Sender und Empfänger in der Halterung fixieren
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen. (1)
2. Sender und Empfänger ausrichten. (2)
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren. (3)
Drehmoment: 2,5 Nm ... 3 Nm
MONTAGE
3
