5.3.3

Compact FlexFix-Halterung montieren

8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten

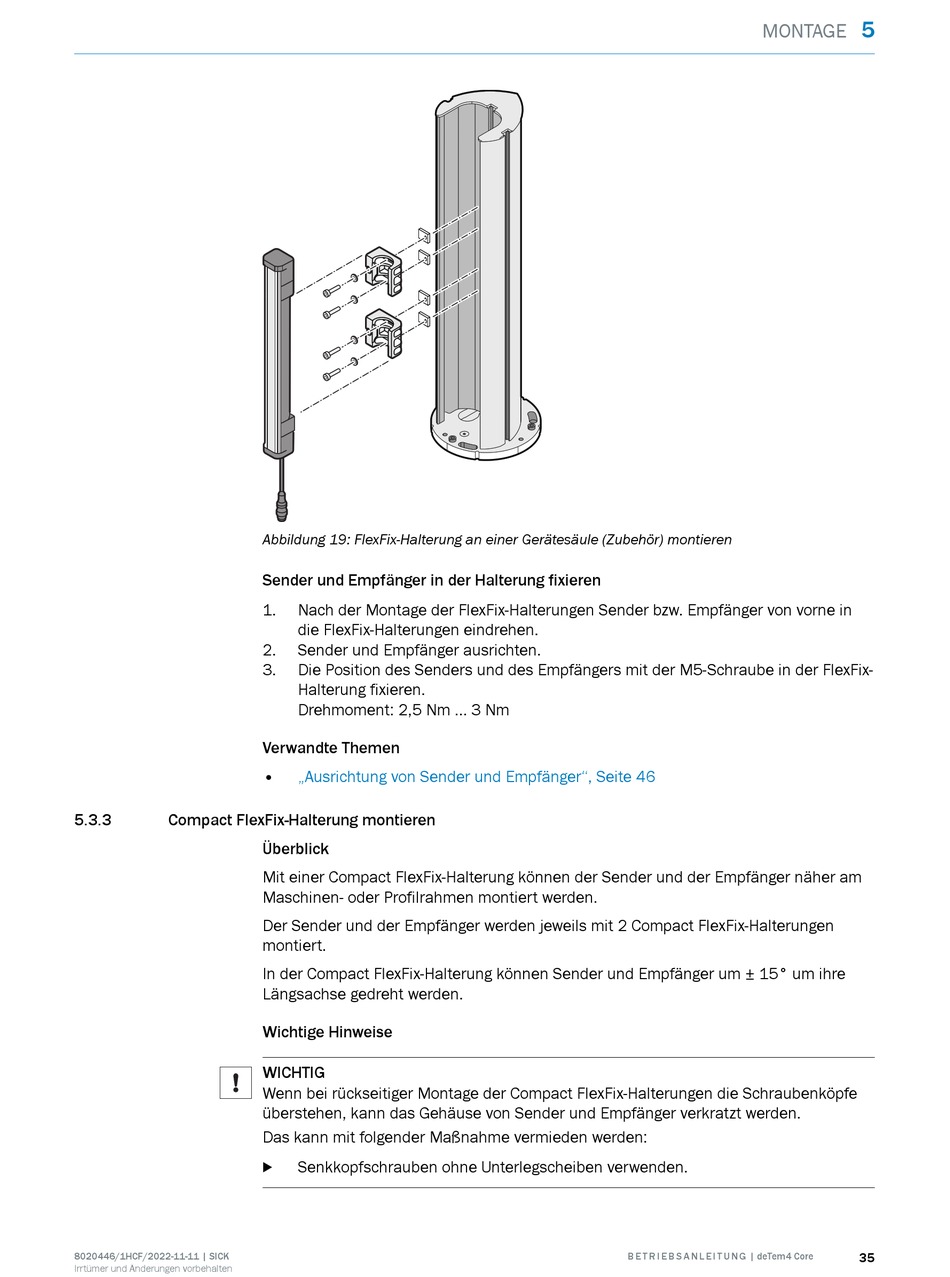

Abbildung 19: FlexFix-Halterung an einer Gerätesäule (Zubehör) montieren
Sender und Empfänger in der Halterung fixieren
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen.
2. Sender und Empfänger ausrichten.
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 46
Überblick
Mit einer Compact FlexFix-Halterung können der Sender und der Empfänger näher am
Maschinen- oder Profilrahmen montiert werden.
Der Sender und der Empfänger werden jeweils mit 2 Compact FlexFix-Halterungen
montiert.
In der Compact FlexFix-Halterung können Sender und Empfänger um ± 15° um ihre
Längsachse gedreht werden.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der Compact FlexFix-Halterungen die Schraubenköpfe
überstehen, kann das Gehäuse von Sender und Empfänger verkratzt werden.
Das kann mit folgender Maßnahme vermieden werden:
Senkkopfschrauben ohne Unterlegscheiben verwenden.
b
