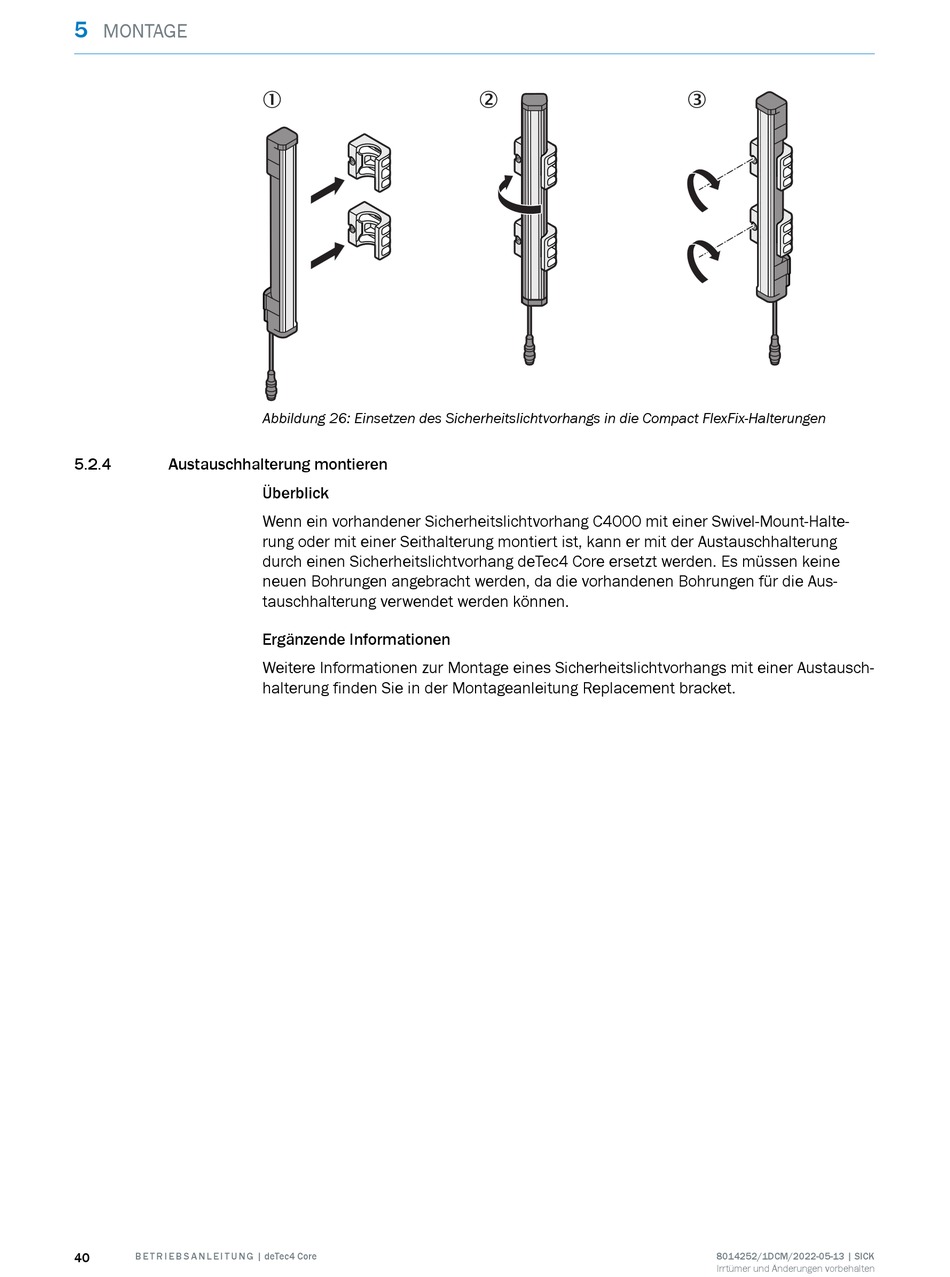

Austauschhalterung Montieren; Einsetzen Des Sicherheitslichtvorhangs In Die Compact Flexfix-Halterungen - SICK deTec4 Core Betriebsanleitung

5
MONTAGE
5.2.4

Austauschhalterung montieren

40 B E T R I E B S A N L E I T U N G | deTec4 Core
1
Abbildung 26: Einsetzen des Sicherheitslichtvorhangs in die Compact FlexFix-Halterungen
Überblick
Wenn ein vorhandener Sicherheitslichtvorhang C4000 mit einer Swivel-Mount-Halte‐
rung oder mit einer Seithalterung montiert ist, kann er mit der Austauschhalterung
durch einen Sicherheitslichtvorhang deTec4 Core ersetzt werden. Es müssen keine
neuen Bohrungen angebracht werden, da die vorhandenen Bohrungen für die Aus‐
tauschhalterung verwendet werden können.
Ergänzende Informationen
Weitere Informationen zur Montage eines Sicherheitslichtvorhangs mit einer Austausch‐
halterung finden Sie in der Montageanleitung Replacement bracket.
2 3
8014252/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
