4
PROJEKTIERUNG
20 B E T R I E B S A N L E I T U N G | deTem4 Core
Schutzeinrichtung keine integrierte Wiederanlaufsperre hat, muss diese, falls
erforderlich, in der externen Steuerung realisiert werden.
• Bei Verwendung einer Sicherheitssteuerung müssen, je nach national gültigen
Bestimmungen oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion, unter‐
schiedliche Signalpegel der beiden OSSDs erkannt werden. Die maximal von der
Steuerung tolerierte Diskrepanzzeit muss der Anwendung entsprechend gewählt
werden
• Die Ausgangssignale OSSD1 und OSSD2 dürfen nicht miteinander verbunden
werden
• In der Maschinensteuerung müssen die Signale der beiden OSSDs getrennt vonei‐
nander verarbeitet werden

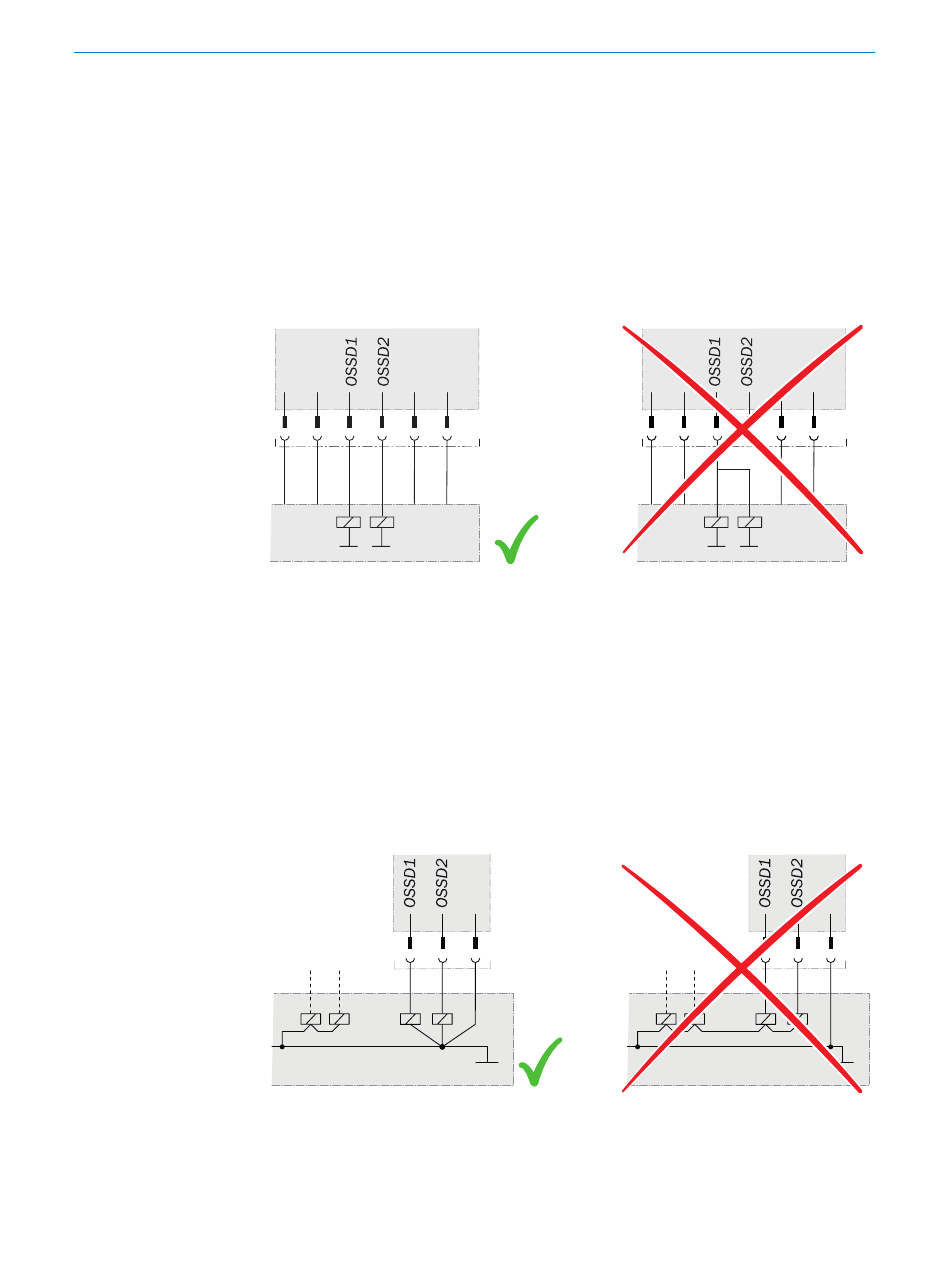

Abbildung 11: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
• Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt
• Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen,
die auch dann schalten, wenn sie mit negativer Spannung angesteuert werden
(z. B. elektromechanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der
Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 12: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
